太阳能光伏在线监测系统接入规范DB11／T 1402-2017.pdf

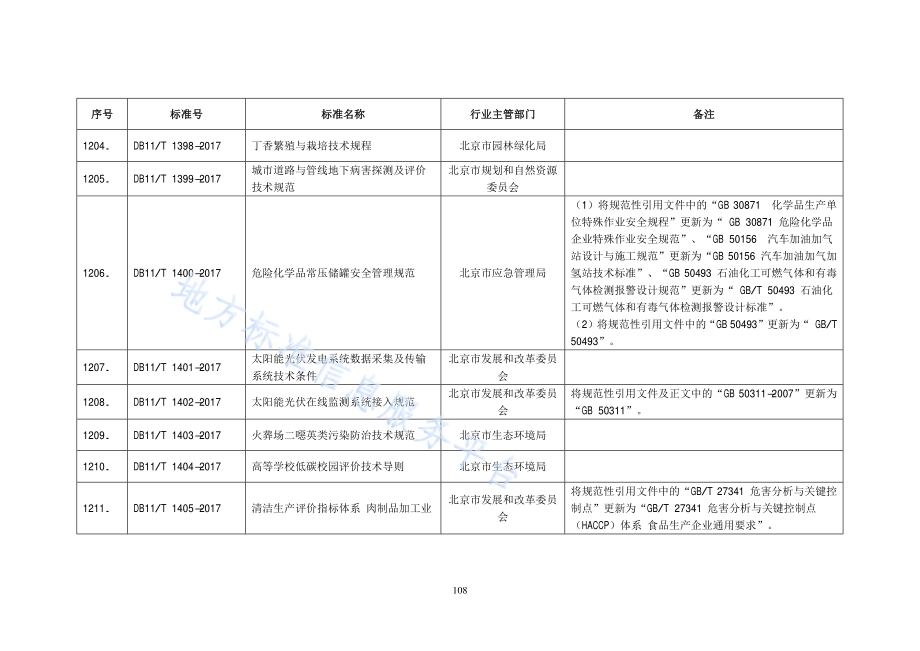

108序号 标准号 标准名称 行业主管部门 备注 1204.DB11/T 1398-2017 丁香繁殖与栽培技术规程 北京市园林绿化局 1205.DB11/T 1399-2017 城市道路与管线地下病害探测及评价 技术规范 北京市规划和自然资源 委员会 1206.DB11/T 1400-2017 危险化学品常压储罐安全管理规范 北京市应急管理局（1）将规范性引用文件中的“GB 30871 化学品生产单位特殊作业安全规程”更新为“GB 30871 危险化学品 企业特殊作业安全规范”、“GB 50156 汽车加油加气 站设计与施工规范”更新为“GB 50156 汽车加油加气加氢站技术标准”、“GB 50493 石油化工 可燃 气 体 和 有毒气 体检 测 报警 设计规范”更新为“GB/T 50493 石油化 工 可燃 气 体 和 有毒 气 体检 测 报警 设计标准”。（2）将规范性引用文件中的“GB 50493”更新为“GB/T 50493”。1207.DB11/T 1401-2017 太阳能光伏发电系统数据采集 及 传输 系统 技术 条 件 北京市 发展 和 改革 委员 会 1208.DB11/T 1402-2017 太阳能光伏在 线 监 测 系统接入 规范 北京市 发展 和 改革 委员 会 将规范性引用文件及 正 文中的“GB 50311-2007”更新为“GB 50311”。1209.DB11/T 1403-2017 火葬场二噁英类污染防治 技术规范 北京市生 态环境 局 1210.DB11/T 1404-2017 高等 学 校低碳校 园评价技术 导则 北京市生 态环境 局 1211.DB11/T 1405-2017 清洁 生产评价 指 标 体系 肉制 品加工业 北京市 发展 和 改革 委员 会 将规范性引用文件中的“GB/T 27341 危害 分析 与 关键控制点”更新为“GB/T 27341 危害 分析 与 关键控制点（HACCP）体系 食 品生产企业 通 用 要求”。ICS 35.240.99 F 12 备案号:54181-2017 DB11 北京市地方标准 DB11/T 1402 2017 太阳能光伏在线监测系统接入规范 Access specification of solar PV on-line monitoring system 2017-03-22发布 2017-07-01实施 北京市质量监督技术局 发布 DB11/T 1402 2017 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 接入的监测设备要求.1 4 接入的数据采集设备要求.2 5 设备安装要求.2 6 数据采集和传输要求.3 DB11/T 1402 2017 II 前 言 本标准依据 GB/T 1.1-2009给出的规则起草。本标准由北京市发展和改革委员会提出。本标准由北京市发展和改革委员会归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京节能环保中心、中国电力科学研究院、北京能源投资（集团）有限公司 本标准主要起草人：焦江波、唐艳芬、孙忠诚、李萌 文、孙 干、李昊、柳晓斌、李军、苗向荣、刘宇、郑 国 太、陈企楚、刘畅、闫立华、金 波、张唯。DB11/T 1402 2017 1 太阳能光伏在线监测系统接入规范 1 范围 本标准规 定了太阳 能 光伏在线 监测 系统 的监测设备、采集设备接入、在线 监测 系统 安装 及 数据传输 接入要求。本标准 适 用 于太阳 能 光伏 发电 项目 和 太阳 能 光伏在线 监测 系统 的设 计、建 设、运行。注：太阳 能 光伏 发电 项目包括分布式光伏 发电 系统 和 地面光伏 电 站。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修 改单）适 用 于 本文件。GB 2297-1989 太阳光伏 能源 系统术语 GB/T 18657.1 2002 GB/T 18657.5 2002 远动 设备 及系统 GB 19582.1-2008 基于 Modbus协议 的 工业自动化网络 规范 第一部分：Modbus应 用 协议 GB 50093-2013 自动化仪表工程 施 工及质量 验收 规范 GB 50311-2007 综合 布线系统工程 设 计 规范 DL 645-2007 多功 能电能 表 通信 协议 3 接入的监测设备要求 3.1 环境监测设备要求 3.1.1 太阳总辐射传感器 每个 光伏 发电 项目 宜 设 置 一 个水平 太阳 总辐射 传 感器 和 一 个平 行 组件的 太阳 辐射 传 感器。光 谱 范 围：300 nm 3000nm；测 量 范围：5 W/m2 2000W/m2；测 量 准 确度：5%。3.1.2 环境温湿度传感器 每个 光伏 发电 项目 宜 设 置 一 个 环 境温度 传 感器 和 一 个湿度 传 感器。测 量 范围：-40+80；测 量 准 确度：1。湿度 传 感器 的测 量 范围 为 5%RH 100%RH，测 量 准 确度 5%RH。3.1.3 太阳能光伏组件温度 每个 光伏 发电 项目 宜 设 置 一 个 组件 温度 传 感器，当 有 多种类型 的 光伏 组件 时，每种类型 的组件 都 应设 计 组件 温度 传 感器。普通 的 晶体硅、非晶硅薄膜 组件的 背板温度 可 视为 组件 温度。测 量 范围：-40 80；测 量 准 确度：1。3.1.4 风速计及风向计 DB11/T 1402 2017 2 每个 光伏 发电 项目 宜 设 置 一 个风速 计 和 一 个风 向计。风速 范围：0.5m/s 70m/s；风速 测 量 准 确度：0.5m/s；风 向 范围：0 360；风 向 测 量 准 确度：5%。3.2 光伏项目发电监测设备要求 3.2.1 直流侧电压、电流、功率 电 压 和电 流 测 量 范围 应 大 于 被 测位 置 最 大 工 作 数 值 的 1.2倍，不 宜高 于 被 测位 置 工 作 数 值 的 2倍。测量 准 确度：1.5%。直流侧 电 参 数 至 少应 采集 到汇流箱 输出（若无汇流箱 则 须 采集 到 组 串）的 相关 数 据。3.2.2 交流侧电压、电流、功率 交流侧 测 量 设备 应 能测 量 有 功功率，且符合 测 量 点 的 频率 要求。电 压 和电 流 测 量 范围 应 大 于 被 测位置 最 大 工 作 数 值 的 1.2倍，且 不 宜高 于 被 测位 置 工 作 数 值 的 2倍。测 量 准 确度：1.5%。3.2.3 发电量和电能质量 光伏 发电 项目 并 网 点 应 设 置 一 个 电 量 测 量 设备，宜配置 一 个 电能 质量 监测设备，用 于 测 量 总 发电 量 和电能 质量 相关 数据。4 接入的数据采集设备要求 4.1 数据采集设备数量要求 光伏 发电 项目应 至 少 配置 一 个与 数据中心 进 行 信息交换 的数据采集设备。4.2 数据采集设备技术要求 数据采集设备 应 满足 下列 技 术 要求：a)数据采集设备 具 备 远程 通信功 能，支持上 传数据 到 数据中心，通信 接口 符合 实 际通道 建 设要求；b)数据采集设备 应 支持 接 收 数据中心 召唤或 主 动定 时 发 送 数据，采集 周 期应 能 从 5分 钟 到 60分 钟 可 配置；c)数据采集设备 应 支持 各 种类型 监测设备的数据采集；d)数据采集设备 应 配置足 够存储空间，支持 采集数据 3个 月 的 存储（在 较 高 的采 样密 度 下）；e)数据采集设备 应 具 有本 地 配置 和 管理 功 能；f)数据采集设备 应 能 支持 接 收 来 自 数据中心的 查询、校 时 等命令；g)数据采集设备 应 具 有 识别 自 身 及 传输 系统运行 状态 的能力，支持 对 数据采集接口、通信 接口 以 及光伏 电 站 的 故障 定 位和 诊断；h)数据采集设备 宜 以模块 化 功 能 配置支持 不 同 的数据采集 应 用，支持 本 地 数据传输和 远程 数据传 输；i)数据采集设备 户内 型 应 外壳防护等级 不 低 于 IP20，户外 型 外壳防护等级 应不 低 于 IP54。5 设备安装要求 5.1 环境监测设备的安装要求 环 境 监测设备的安装要求 满足 下列 要求：DB11/T 1402 2017 3 a)环 境温度 传 感器 应 采用 防 辐射 罩 或 者 通风 百叶 箱；b)环 境温度 传 感器 应 安装 在适 宜 位 置，能 真 实 反映 环 境温度；c)安装组件 背板温度 传 感器 采集位 置 应 为平 均 温度 的位 置 处，宜 放 置 在光伏 组件中心 部 位的电 池片 的中心位 置，其 安装位 置 还 应 避免外 部 条 件 影响；d)水平 面太阳 总辐射 传 感器 应 牢固 安装 在 专 用的 台柱 上，所在 位 置 应 保 证全天 无 阴影遮挡；e)太阳 总辐射 传 感器 应 水平 安装，偏差 不应 超过 2；f)平 行于太阳 能组件 平 面 的 太阳 辐射 传 感器，安装 偏差 不应 超过 2；g)风 向、风速 传 感器 应 水平 安装，偏差 不应 超过 2。5.2 布线要求 布线应 符合 下列 要求:数据采集设备施 工 安装 应 符合 GB 50093-2013中的规 定；弱 电 布线应 符合 GB 50311-2007的要求；电 缆（线）敷 设前，应 做外观 及 导 通 检查；敷 设电 缆 时 应 合 理 安 排，不 宜交 叉；敷 设 时 应 防止 电 缆之间 及 电 缆 与 其 他硬物 体 之间 的 磨擦；固 定 时，松紧 应适 度；信 号 线 导 体 应 采用 屏 蔽 线；尽 量 避免 与 强 信 号 电 缆 平 行 走 线，线 路 不应 敷 设 在 易受机械损伤、有 腐蚀 性 介 质 排放、潮 湿 以 及 有 强磁场 和 强静 电 场 干 扰 的 区域，必 要 时 使 用 钢 管屏 蔽；线 路 不 宜平 行 敷 设 在 高温 工 艺 设备、管 道 的 上 方 和 具 有 腐蚀 性 液 体 介 质 的 工 艺 设备、管 道 的 下方；线 路 敷 设 完毕，应 进 行 校 线及 编 号，信 号 线 的标 识 应 保 持 清 楚；监 控控制 模 拟 信 号 回路控制 电 缆屏 蔽层，不应 构成两 点或多点 接 地，宜 用集中 式一 点 接 地。5.3 设备的调试 数据监测装 置 采集的数据 应 有 效。数据采集设备接 收 数据 应 正常，并 能 按照 接 收 的 指 令 进 行 数据发送。6 数据采集和传输要求 太阳 能 光伏在线 监测 系统 中数据采集和传输 应 符合 GB/T 18657.3 2002规 定 的 三层 参 考 模 型“增强 性能 体 系 结构”。_
