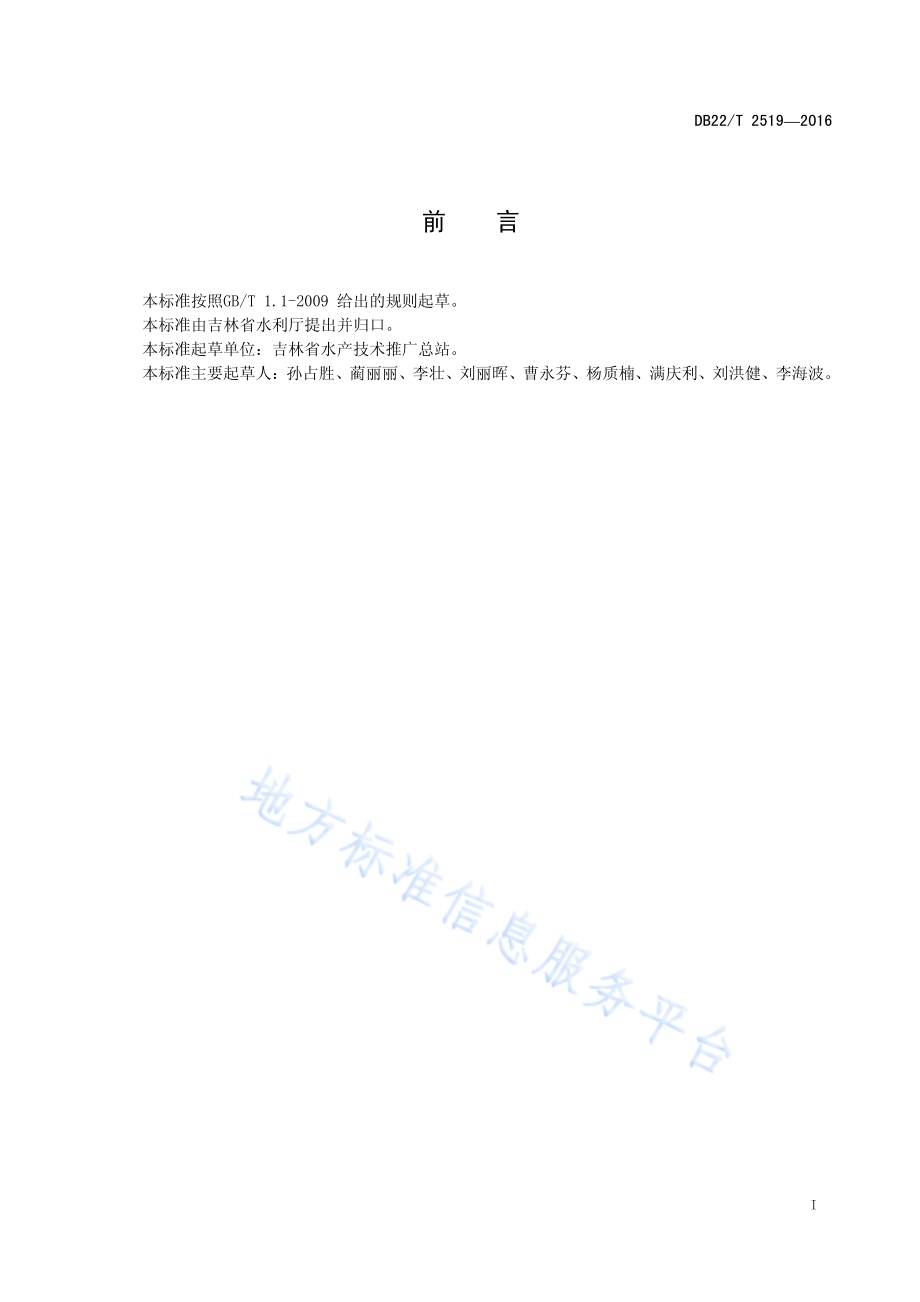

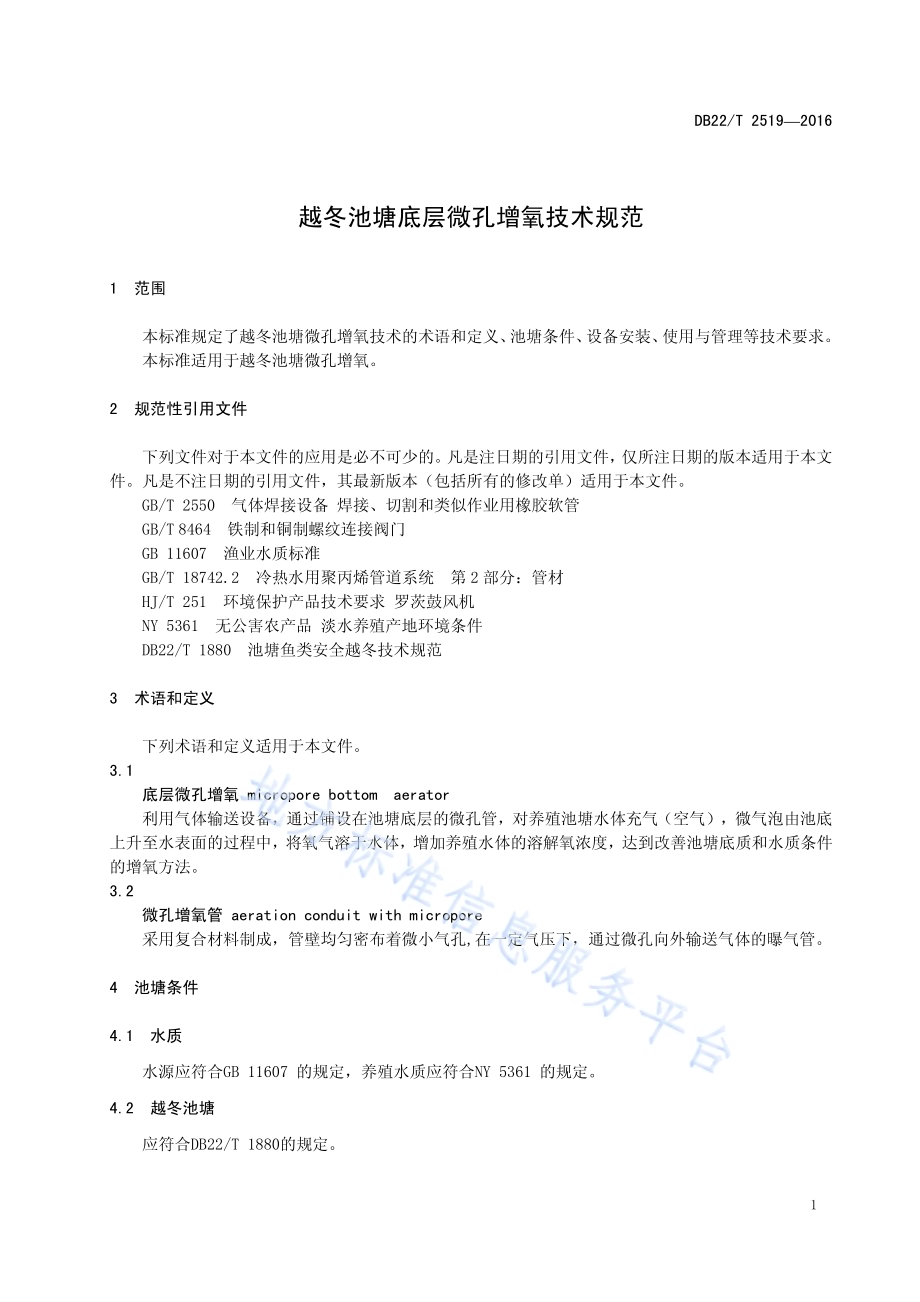

ICS 65.150 B 52 DB22 吉林省地方标准 DB 22/T 25192016 越冬池塘底层微孔增氧技术规范 Technical specification of overwintering pond bottom microporou aerator 2016-12-09发布 2017-03-01实施吉林省质量技术监督局 发布 DB22/T 25192016 I 前 言 本标准按照GB/T 1.1-2009 给出的规则起草。本标准由吉林省水利厅提出并归口。本标准起草单位：吉林省水产技术推广总站。本标准主要起草人：孙占胜、蔺丽丽、李壮、刘丽晖、曹永芬、杨质楠、满庆利、刘洪健、李海波。DB22/T 25192016 1 越冬池塘底层微孔增氧技术规范 1 范围 本标准规定了越冬池塘微孔增氧技术的术语和定义、池塘条件、设备安装、使用与管理等技术要求。本标准适用于越冬池塘微孔增氧。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2550 气体焊接设备 焊接、切割和类似作业用橡胶软管 GB/T 8464 铁制和铜制螺纹连接阀门 GB 11607 渔业水质标准 GB/T 18742.2 冷热水用聚丙烯管道系统 第2部分：管材 HJ/T 251 环境保护产品技术要求 罗茨鼓风机 NY 5361 无公害农产品 淡水养殖产地环境条件 DB22/T 1880 池塘鱼类安全越冬技术规范 3 术语和定义 下列术语和定义适用于本文件。3.1 底层微孔增氧 micropore bottom aerator 利用气体输送设备，通过铺设在池塘底层的微孔管，对养殖池塘水体充气（空气），微气泡由池底上升至水表面的过程中，将氧气溶于水体，增加养殖水体的溶解氧浓度，达到改善池塘底质和水质条件的增氧方法。3.2 微孔增氧管 aeration conduit with micropore 采用复合材料制成，管壁均匀密布着微小气孔,在一定气压下，通过微孔向外输送气体的曝气管。4 池塘条件 4.1 水质 水源应符合GB 11607 的规定，养殖水质应符合NY 5361 的规定。4.2 越冬池塘 应符合DB22/T 1880的规定。DB22/T 25192016 2 4.3 电力配备 养殖场应配备必要的电力设施和应急发电设备，配置功率应不低于0.5 kW/亩。5 设备与安装 5.1 设备 5.1.1 罗茨鼓风机 质量应符合HJ/T 251 的规定。5.1.2 输气管道 5.1.2.1 主管线 5.1.2.1.1 采用 PPR 冷水管，质量应符合 GB/T 18742.2 的规定。5.1.2.1.2 口径应与鼓风机的出风口径相匹配，直径以 50 mm80 mm 为宜。5.1.2.1.3 如选择不同口径，则应通过可热熔的变径进行连接。5.1.2.2 分管线 5.1.2.2.1 用于连接主管线和微孔增氧管。5.1.2.2.2 采用氧气胶管，质量应符合 GB/T 2550 的规定，内径以 8 mm10 mm 为宜。5.1.2.3 止回（水）阀 5.1.2.3.1 安装在分管线与微孔增氧管之间，质量应符合 GB/T 8464 的规定。5.1.2.3.2 材质为黄铜，内有不锈钢弹簧，四分内丝，内径 20 mm，阀门结构为立式单向。5.1.2.4 微孔增氧管 5.1.2.4.1 由纳米管等复合材料制成。5.1.2.4.2 普通池塘一般以盘状固定在钢筋焊接的直径 80 cm 圆盘上，其长度为 8 m10 m；流水池塘可直接安装在池塘底部或池壁四周下部。5.2 安装 5.2.1 罗茨鼓风机安装 5.2.1.1 应放置于易操作的室内或不易被水淹没的室外高地处，并安装底座进行固定。在室外安装时应配备防雨、雪罩等防护装置。5.2.1.2 鼓风机出气口处应连接储气罐或排气阀。5.2.2 管道安装 5.2.2.1 主管道一端与鼓风机出气口相连，在输气主管道上等间距通过可热熔的变径三通管件与分管道（氧气胶管）连接。5.2.2.2 主管道铺设在池塘的埂肩部，用土掩埋防止管线老化。5.2.2.3 充气增氧可采用集中供气或分池供气的方法，单池或多池并联的形式。5.2.3 止回（水）阀安装 DB22/T 25192016 3 5.2.3.1 设置在靠近微孔增氧管的分管道处，同时应保证安装在冰层以下。5.2.3.2 根据给气方向及防止池水回流的要求进行安装，止回（水）阀两侧采用四分外丝宝塔接头与分管道连接，所有接头用不锈钢喉箍锁紧。5.2.4 增氧盘安装 5.2.4.1 增氧盘按每亩 3 个5 个设置，均匀分布在越冬池塘中。5.2.4.2 一般标准池塘采取双排设置，设置总量按配备的主机功率计算，以每千瓦设置 10个15 个为宜。5.2.4.3 分管道与增氧管的两个接口采用铜质三叉宝塔连接，所有接头用不锈钢喉箍锁紧。6 使用与安全管理 6.1 使用方法 6.1.1 根据池水的溶解氧或越冬池塘封冰情况确定开机时间和时长。6.1.2 当普通越冬池塘溶解氧低于 4.0 mg/L 或冷水鱼流水越冬池塘溶解氧低于 6.0 mg/L 时开机增氧。6.1.3 冰封期开机增氧时，每 2 亩开凿一个通气孔。6.2 安全管理 6.2.1 定期检修主机，及时更换传动皮带，加注齿轮油，定期检修电路、开关等电器设施，定期检查充气管线是否堵塞、断裂，及时修复。6.2.2 定期用高压水枪冲洗的方法清洗微孔增氧管（盘）上的附着物。6.2.3 开机时间较长时，增氧区上方的冰层变薄，应在池塘明显位置设立安全警示牌。_
