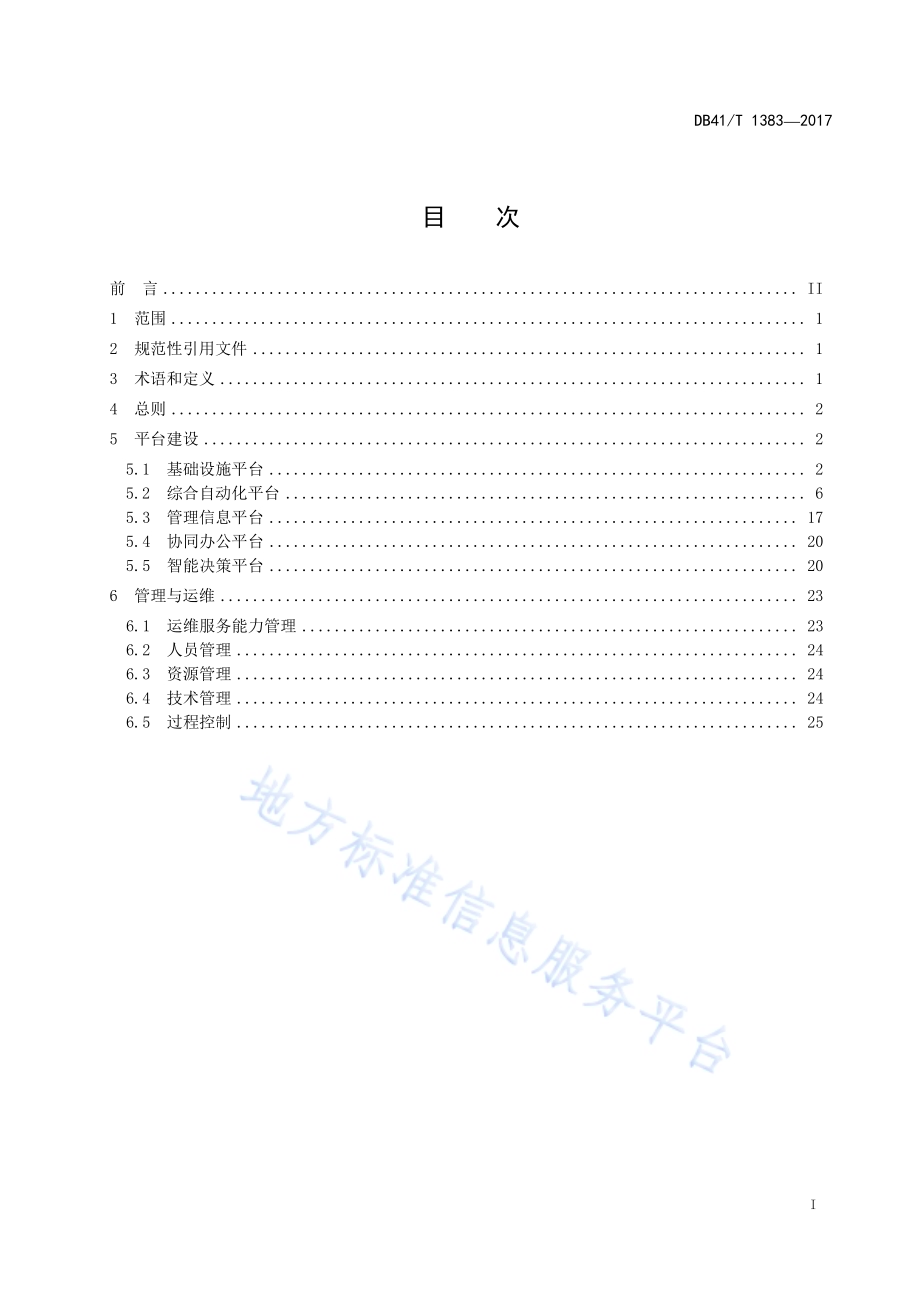

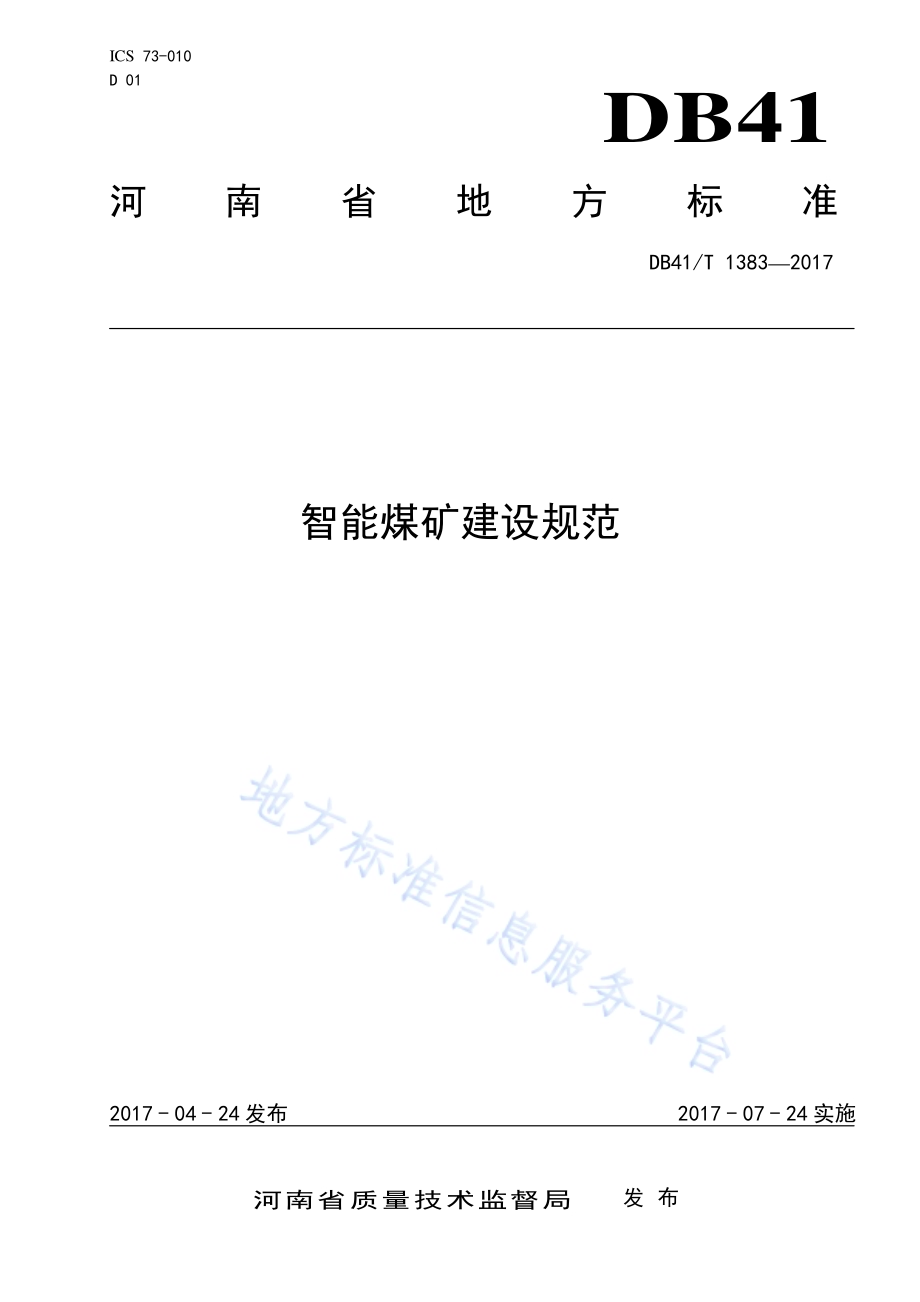

ICS 73-010 D 01 DB41 河南省地方标准 DB41/T 13832017 智能煤矿 建设规范 2017-04-24 发布 2017-07-24 实施 河南省质量技术监督局 发布 DB41/T 13832017 I 目 次 前 言.II 1 范围.1 2 规范性 引用 文件.1 3 术语和 定义.1 4 总则.2 5 平台建 设.2 5.1 基础 设施 平台.2 5.2 综合 自动 化平 台.6 5.3 管理 信息 平台.17 5.4 协同 办公 平台.20 5.5 智能 决策 平台.20 6 管理与 运维.23 6.1 运维 服务 能力 管理.23 6.2 人员 管理.24 6.3 资源 管理.24 6.4 技术 管理.24 6.5 过程 控制.25 DB41/T 13832017 II 前 言 本标准按照 GB/T 1.1-2009 给出 的 规则进 行起 草。本标准 由河 南省 工业 和信 息化委 员会 提出。本标准 起草 单位：中国 平煤神马 能源 化工 集团 有限 责任公 司、平顶山 市质 量技术监 督局、平顶 山天安煤业 股份 有限 公司、河 南省许 平煤 业有 限公 司。本标准 主要 起草 人：涂兴 子、盛 璐、田宏 博、向阳、胡文 涛、臧朝 伟、王留 根。本标准 参加 起草 人：王建 峰、闫 军胜、郭 保柱、勇辉、张仕伟、肖 振宇、胡 宁、王 志信、杨 家山、万军、张革 委、余 贵军、车云立、杨 国和、魏如 愿、徐其 祥、李 军鸿、史二 听、耿 明强、王建 彪、付 耀杰、赵邦 富、何世珍、吴红磊、田建军、张毅、路阳春、赵军业、韩澎、牛彦伟、武晓龙、郑晓 伟、叶 静、王 心刚、王建 才、张 宏伟、王姣 侠、张 春强、张建平、陶 文钊、张存 良、李忠 杰、杨 静谊、杨小 军、马金营、王旭 明、王仕伟、张彦伟、王曦、王亚军、王领、王磊、宋博、秦振韬、肖小兵、赵利 辉、朱 征、师光 华、朱琳、王孔 义、别深 杰、刘成合、刘晶晶、韩亚军、曲德 臣、董晓磊、林健、徐平 生、周松涛、谷晓 红、钱文 序、刘岩、陈桢 桢、常慧 子、蒋理科、李 云涛、梁 晓东、杨亚 明、李向 峰、李蕊、曹兴伟、梁 红涛、汤建 中、支俨 峰、李 卫中、张杨、段鹏飞、段 广铮、李磊、赵煜琪、吴 海涛、田建 军、高建峰、冉 艳芝、齐红 旗、张晓 斌、赵 遵宏、司亚 东、张 红杨、胡松 伟、邵 义鹏、周红 琴、杨 亚彬、熊鑫辉、周永 全、张庆 林、李晓鹏、李 天发、刘 洋、张明喆、何 慧、杨蕊 华。DB41/T 13832017 1 智 能煤矿 建设规范 1 范围 本标准 规定 了智 能煤 矿建 设的术 语和 定义、总 则、平台建设、管理 与运 维。本标准 适用 于智 能煤 矿的 设计、建设 和管 理。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 17626.3-2006 电磁兼容 试验 和测 量技 术 射频电磁 场辐 射 抗扰度 试验 GB/T 17626.4-2008 电磁兼容 试验 和测 量技 术 电快速瞬 变脉 冲群 抗扰 度试 验 GB/T 17626.5-2008 电磁兼容 试验 和测 量技 术 浪涌(冲击)抗扰度 试验 GB/T 21671-2008 以太 网 技术的 局域 网系 统验 收测 评规范 GB/T 22080-2008 信息 技术 安全技 术 信 息安 全管 理体系 要求 GB/T 22239-2008 信息 安 全技术 信息系 统安 全等 级保护基 本要 求 GB/T 23020-2013 工业 企 业信息 化和 工业 化融 合评 估规范 GB/T 26335-2010 工业 企业信息 化集 成系 统规 范 AQ 1011-2005 煤矿 在用 主通风 机系 统安 全检 测检 验规范 AQ 1012-2005 煤矿 在用 主排水 系统 安全 检测 检验 规范 AQ 1013-2005 煤矿 在用 空气压 缩机 安全 检测 检验 规范 AQ 1027-2006 煤矿 瓦斯 抽放规 范 AQ 1029-2007 煤矿 安全 监控系 统及 检测 仪器 使用 管理规 范 AQ 1048-2007 煤矿 井下 作业人 员管 理系 统使 用与 管理规 范 AQ 1055-2008 煤矿 建设 项目安 全设 施设 计审 查和 竣工验 收规 范 3 术语和 定义 下列术 语和 定义 适用 于本 标准。3.1 智能煤 矿 运用信 息和 通信 技术 手段 感知测 量、分析、整 合煤 矿 运行核 心系 统的 各项 关键 信息，对安 全、生产、经营、调度、自 动化、监 测监控、人 员定 位等 需求 做出智 能响 应，实现 智能 管理和 运行 的煤 矿。3.2 煤矿信 息系 统 以信息技术为基础，直 接为煤矿安全高效生产提 供信息化服务的人机系统。主要包括：煤矿监控系统、煤矿 监视 系统、煤 矿通信 系统、煤 矿生 产与 经营管 理信 息系 统。DB41/T 13832017 2 4 总则 4.1 按照“总体 设计、分 步实 施、安 全可 靠、适用 先进”的原 则。4.2 统一宽 带网 络传 输平 台、信息处 理平 台、数据 库、接口规 范。4.3 建设功 能齐 全、多专 业集 中的矿 井调 度控 制中 心。4.4 建设统 一的 数据 中心。4.5 主要生 产环 节应 设置 监控、通信、监 视等 系统，实 现自动 化运 行，远程 监控。4.6 计算机 主干 网络 应采 用千 兆及以 上网 络；工业 控制 网络采 用具 有冗 余功 能的 千兆及 以上 工业 光网络；办 公网 络采 用有 线网 络或结 合无 线网 络的 方式 全覆盖。4.7 建立专 家决 策支 持系 统，实现对 重大 危险 源的 识别、预测、预 警。4.8 设备应 能满 足电 磁兼 容性 要求。5 平台建 设 5.1 基础设 施平 台 5.1.1 资金投 入 5.1.1.1 信息化、自 动化 设备（设 施）建 设及 升级 改造 投入 占企业 销售 收入 的比 重达 到1%3%。5.1.1.2 信息化、自 动化 设备（设 施）运 行维 护投 入占 企业 信息化、自 动化 总投 入的 比重达 到20%30%。5.1.2 组织和 规划 5.1.2.1 信息化、自 动化 专职 人员 占企业 年末 人员 总数 的比 例达 到0.5%1%。5.1.2.2 企业全 部员 工接 受信 息化、自动 化相 关专 业培 训人 均学时 达到 每 年 2 学时，专职人 员相 关专业培训 人均 学时 达到 每 年20 学时。5.1.2.3 企业决 策层 建立 信息 化、自动化 领导 机构。5.1.2.4 企业自 动化 专职 部门 职能 定位是 自动 化设 备购 置、安装、调试 与改 造/自动 化设备运 维管 理/自动化 技术 服务 和设 备研 发，提 供信 息技 术开 发及 运 维服务/部分或 全面 负责 企业信息 化管 理/推动 企业管理变 革、模式 转型 及业 务流程 优化。5.1.2.5 企业信 息化 制度 的建 立应 至少包 含项 目规 划审 批制 度、项 目管 理制 度、运行 维护管 理制 度、标准规 范、业务 操作 规范 管理制 度、设备 软件 采购 管理制 度、安全 管理 制度、应急预 案、考核 评价 机制、培训机 制。5.1.2.6 单独制 定了 信息 化、自动 化专项 规划、年 度信 息化 计划、执行 情况 纳入 企业 主要领 导人 年度考核。5.1.2.7 在企业 发展 战略 下明 确信 息化发 展战 略，制订 企业 信息化 发展 规划。5.1.3 计算机 网络 5.1.3.1 基本要 求 5.1.3.1.1 网络建 设应 符合 GB/T 21671 的规定。5.1.3.1.2 办公网 与工 业网 络应 采用 必要的 网络 安全 设备 隔离。5.1.3.1.3 关键设 备应 具有 冗余 功能，核心 业务 服务 器应 热备 份冗余。5.1.3.2 主要技 术指 标 DB41/T 13832017 3 5.1.3.2.1 有线主 干网 传输 带宽 应不 小于1000 Mbps。5.1.3.2.2 办公区 桌面 有线 传输 带宽 应不小 于100 Mbps。5.1.3.2.3 网络传 输时 延应 不大 于1 ms。5.1.3.2.4 网络运 行效 率及 丢包 率应 满足 MT/T 1131 规定。5.1.3.2.5 关键设 备的 抗扰 度应 符合GB/T 17626.3、GB/T 17626.4、GB/T 17626.5 规定。5.1.3.3 主要功 能 5.1.3.3.1 核心交 换机 应支 持虚 拟局 域网（VLAN）功 能。5.1.3.3.2 办公网 络与 工业 网络 应能 互联互 通，计算 机网 络应 具备VPN 联接功 能，应具 有网络 流量 监测与控 制、掉电 保护、故 障诊断、故 障报 警、电源 管理等 网管 功能，当 办公 网络接入互 联网 时应 配备防火墙等 网络 安全 设备，核 心设备 具有 冗余，冗 余方 式冷备/热备，外部 供电 方式单回 路/双回 路，设有 不间断电 源，工业网 络与 企业信息 网络 应采 用防 火墙/网闸/路由 器隔 离。5.1.4 工业网 络建 设 井下通 讯应 采用 有线 和无线 相结 合、固定和 移动相结 合、有源和 无源 相结合、井巷传 播和 透地 通讯相结合，并 通过 基站、调 度机、交换 机、网 闸等 中 继设施 与公 网连 接，实现 井下移 动设 备监 控数 据、语音、视 频、人员 定位 等多 种信息、多 种网 络的 融合，在保 障数 据安 全的 条件 下实现 全方 位的 互联 互 通。工业控 制网 络应 符合MT/T 1081、MT/T 1131 和下列要 求：a)应采用 带冗 余功 能的 千兆 或千兆 以上 工业 光网 络；a)无线网 络宜 采用 WiFi、3G 或4G 无线 网络 标准；b)应通过 防火 墙等 网络 隔离 设备与 其他 网络 互通 互联；c)应具备 不间 断电 源供 电，备用电 源供 电时 间不 少 于2h；d)核心网 络交 换机 应采 用三 层及以 上交 换机，具有身 份认证、授权、加密等 机制，具备 时间 日志、数据备 份等 功能；e)矿用交 换机 宜安 装于 井下 中央变 电所、巷 道硐 室、采区变 电所 等便 于供 电的 场所；f)核心网 络交 换机 等设 备宜 放置矿 井数 据中 心。5.1.5 数据中 心及 机房 建设 数 据中 心应 满足 下列 要求：a)按照企 业云 中心 和数 据集 中管理 要求，建 设适 合各 单位实 际的 数据 中心 和私 有云；b)宜采用 服务 器虚 拟架 构和 统一的 数据 库；心业 务服 务器应 热备 份冗 余；c)核心交 换机 应采 用三 层及 以上交 换机，具 有身 份认 证、授 权、加密 等机 制，具备时 间日 志、数据备份 等功 能。d)数据中 心机 房建 设内 容包 括：机 房装 修工 程、机房 供配电 系统、照 明系 统、防雷接 地系 统、新风系统、机 房消 防系 统、机房环 境及 动力 监控 系统、机房 制冷 系统、UPS 系统、KVM 系统、综合布线 系统 等。5.1.5.1 机房装 修工 程 机 房装 修应 遵循 国家 有关标 准，选用 气密 性好、不起 尘、易清 洁，具有 表面静 电耗 散性能的 材料。5.1.5.2 机房供 配电 系统 应 由专 用配电 变压 器 或专用 回路供 电，配电应 采用专 用配电 箱（柜），专 用配电 箱（柜）应 靠近用DB41/T 13832017 4 电设备 安装。5.1.5.3 照明系 统 照 明光 源采 用高 效节 能荧光 灯，照明 线路 穿钢 管 暗敷或 在吊 顶内 穿钢 管明 敷。技 术夹 层内 应设 照明，采用单 独支 路或 专用 配电 箱（柜）。5.1.5.4 防雷接 地系 统 防 雷接 地系 统应 符合 国家和 相关 行业 的规 范，主 机房和 辅助 区的 地板 或地 面应有 静电 泄放 措施 和接地构造，且 应具 有防 火、环保、耐污 耐磨 性能。5.1.5.5 新风系 统 对于热 密度 大、热负 荷大的 机房，采用下 送风，上回 风的 方式，有利于 设 备的 散热；对于高 度超过1.8 m 的机 柜，采用 下送 风，上 回风 的方 式，可以 减少机 柜对 气流 的影 响。5.1.5.6 机房消 防系 统 采 用管 网式 洁净 气体 灭火系 统的 主机 房，应同 时设置 两组 独立 的火 灾灭 火探测 器，且火 灾探 测 器 应与灭火 系统 联动。5.1.5.7 机房环 境及 动力 监控 系统 强 制排 水设 备的 运行 状态应 纳入 监控 系统；进 入主机 房的 水管 应分 别加 装电动 和手 动阀 门。5.1.5.8 机房温 控系 统 设 备的 选用 应符 合运 行可靠、经 济适 用、节能 和环保 的要 求；空调 机应 带有通 信接 口，通信 协 议 应满足机 房监 控系 统的 要求；过滤 器和 加湿 器应 便于 清洗和 更换，设 备安 装应 留有相应的 维修 空间。5.1.5.9 UPS 系统 确定UPS 容 量时 需要 留有 余量，采用 具有 自动 和手 动旁路 装置 的UPS。辅助 区宜单独 设置 UPS 系统，以避免辅 助区 的人 员误 操作 而影响 主机 房电 子信 息设 备的正 常运 行。5.1.5.10 KVM 系统 中型和 大型 机房 需采 用 KVM 切换 系统 对主 机进 行集 中控制 和管 理。5.1.5.11 综合布 线系 统 主机房 以一 个机 柜为 一个 工作区，暂 时无 法确 定机 柜数量 的，以3 m25 m2为 一个工 作区；辅 助区以3 m29 m2为一 个 工作区；支 持区 以不 同的 功能 用房为 一个 工作 区，如 UPS 室、空调 机 房等。5.1.6 调度控 制中 心 调度控 制中 心应 符合 下列 要求：a)应能通过信 息综 合展 示平 台实时 掌握 矿井 安全、生产、经营信 息，自动 化系 统运行 工况，安全监测信 息等 信息；b)应能具 有安 全、生产、经 营管理 信息 的集 中管 理、集中监 测，对生 产环 节的 集中控 制；应能 结合现场 生产 运行 工况，实 现远程 控制；DB41/T 13832017 5 c)应能具 有生产 计划/调度数 据的分 级录入 和自动 报表 生成、调度指 令下达、信 息反馈 等自动 化办公处 理流 程；d)应建立 专用 报警 计算 机，实现安 全生 产报 警防 范及 联动机 制，将安 全、生产、经营管 理中 需 要报警的 信息 进行 集中 管理 与提醒，并 实现 与对 应作 业现场 工业 电视 画面 的联 动显示；e)应具有 对生 产与 通信 环节 设备的 故障 诊断 与提 示功能；f)应具有 应急 救援 指挥 功能；g)宜具有 专家 辅助 决策 功能。5.1.7 物联网 建设 物联网 建设 主要 由以 下6 个方面 组成：EPC 编码标 准、EPC 标签、识读 器、应用 层事件(Application Level Event，ALE)中间件、对象名解析服务(Object Naming Service，ONS)、EPC 信息服务(EPC Information Service，EPCIS)。物联网 的经 典体 系架 构分 为感知 层、传输 层和 应用 层 3 层结构。在 感知 层获 取到设 备状 态信 息后，应经过 一定 的处 理再 交由 传输层 传输，可有 效减 轻 传输层 的负 载，提高数 据传输的 安全 性。在应用 层前设计一 种方 便的 数据 服务 接口，使 感知 层与 应用 层 各个系 统之 间能 够更 高效 的互联 互通，最终 实现 物-物互联 的目 标。5.1.8 信息资 源 5.1.8.1 企业应 制定 信息 化编 码标 准。5.1.8.2 企业数 据中 心(EDC)采用 集中模式。5.1.8.3 数据中 心管 理集 中度 已经 涵盖部 分（大型 系统）集 中管理。5.1.9 信息安 全 5.1.9.1 企业计 算机 安全 防护 采用 企业级 防病 毒解 决方 案。5.1.9.2 企业应 用的 网络 安全 防护 手段包 括网 络分 区防 火墙 隔离，服务 器入 侵检 测，网络准 入管 控，互联网 出口 安全 审计、安 保。5.1.9.3 企业数 据备 份有 在线 备份。5.1.9.4 企业灾 备达 到同 城异 地容 灾。5.1.9.5 企业关 键设 备（设施）冗 余备份 包括 主干 路由 设备 冗余备 份、核心 交换 机冗 余备份、关 键业务服务 器（如数 据库）冗 余备份、核 心设 备电 源模 块冗余 备份、UPS 电 源等 冗余备 份。5.1.9.6 企业井 下、井上、线 路等 各系统 应具 有防 护措 施（防盗、防毁、防 雷、防尘、防静 电）。5.1.9.7 企业主 干网 络应 具有 冗余。建立 信息 安全 管理 制度；建立 安全 应急 响应 机制；进行 安全 防范意识培 养；建设 并执 行关 键设备 设施、应 用系 统供 应商承 诺制。并 有效 落实 制度，确保 终端 安全、网 络安全、服务 器和 存储 安全、发布 信息 安全 和应 用系 统安全。对 于企 业骨 干网 覆盖范 围外 的单 位，要 采 用VPN 方式拨 入。5.1.10 信息编 码 能够保 证同 一个 对象 编码 的唯一 性及 上下 游管 理规 范的一 致性。企 业层 面主 要包括 人力 资源 信息、设备信 息、物资 信息、客 商信息、组 织结 构信 息、资金信 息、空间 信息、地 物信息、生 产信 息、监 测 信息、多媒体 信息、管理信 息、煤质（品位）信息、危险源 信息、档案信 息等。基层 层面 要根 据实 际细化信息编 码标 准并 及时 维护。5.1.11 监测监 控通 讯接 口 DB41/T 13832017 6 接口应 符合 以下 要求：a)能够支 持多 种通 讯协 议和 接口，如TCP/IP、HTTP、FTP、DDE/NetDDE、COM/DCOM、OPC/OPC UA、RS232/RS485、SOAP 等；b)能够 从 SCADAD、DCS、PLC、RTU、板 卡、仪 表、端口 等多种 软件、设 备、协议 获取数 据，并 能通过开 放接 口向 各种 应用 提供数 据，保证 数据 的可 靠性和 实效 性；c)能够从 各种 服务 系统、应 用系统 和控 制端 获取 命令，并 能自 动转 发和执 行命 令，控制 设备 的 运行，保 证命 令的 可靠 性和 实效性；d)能够根 据煤 矿数 据仓 库的 结构，按时 把内 存数 据、实时数 据存 放到 历史 数据 库中；e)提供自 定义 通讯 协议 功能，以满 足特 殊的 通讯 需要；f)最少支 持256 个 并发 客户 同时存 取内 存数 据、实时 数据和 历史 数据，对 于实 时数据 的读 写速 度达到300000 个/s。5.1.12 应用系 统接 口 接口应 符合 以下 要求：a)接口应 实现 对外 部系 统的 接入提 供企 业级 的支 持，在 系统的 高并 发和 大容 量的 基础上 提供 安 全可靠的 接入；b)提供完 善的 信息 安全 机制，以实 现对 信息 的全 面保 护，保 证系 统的 正常 运行，防止 大量 访 问，以及大 量占 用资 源的 情况 发生，保证 系统 的健 壮性；c)提供有 效的 系统 的可 监控 机制，使得 接口 的运 行情 况可监 控，便于 及时 发现 错误及 排除故障；d)保证在 充分 利用 系统 资源 的前提 下，实现 系统 平滑 的移植 和扩 展，同时 在系 统并发 增加 时提 供系统资 源的 动态 扩展，以 保证系 统的 稳定 性；e)在进行 扩容、新 业务 扩展 时，应 能提 供快 速、方便 和准确 的实 现方 式。5.2 综合自 动化 平台 通过对 安全、生 产、生产 辅助、工业 电视、应 急扩 播、经 营管 理等 软硬 件系 统进行 集成，以 图形、图像和 表格 等方 式进 行数 据的综 合性 分析 和展 示，形 成综合 安全 生产 系统 图、各 专业系 统图、指 标分 析、生产及 经营 趋势 图等，具 有预案 管理、报 表管 理、图形管 理、历史 数据 分析、系统 预警 管理、数据 联 动分析、系统 效能 分析、设 备健康 预警 管理、领 导带 班管理、材 料需 求趋 势分 析等功 能，建设 安全 生 产 执行系统（MES，Manufacturing Execution System），实现综 合决 策 支 持和 综合 调度指 挥。5.2.1 煤矿设 计 具有统 一的 GIS 平台 和一 张 图服务，实现“采、掘、机、运、通”图形处 理的 分布式协 同工 作。5.2.1.1 地质测 量系 统 系统功 能模 块包 括：a)具有完 备的 二维 GIS 平台 功能；b)基于GIS 技术的 三维 可视 化平台 功能；c)具备具 有地 质测 量数 据处 理功能；d)能够实 现比 例尺 的自 由变 换，且 变换 后的 各种 线型、符号、注 记不 经修 改便 可符合 标准；e)能完成 对坐 标、图框、图 签、签 字栏、各 种示 意图、煤层 柱状 图、表格 等的 处理；f)能够自 动计 算线 划图 形的 方位、距离，标 定封 闭区 域的面 积和 多面 体的 体积 等；g)具备对 扫描 图件 的自 动配 准校对 功能；DB41/T 13832017 7 h)具备对 图形 中所 有对 象如 导线点、钻 孔、采空 区、硐室、水体、地面建 筑等 特征信 息或 关联 图形的检 索功 能；i)具备煤 层底 板等 高线 和剖 面图的 平剖 对应 动态 修正 功能；j)能够根 据数 据库 数据 自动 生成二 维和 三维 巷道 布置 图、煤 层底 板等 高线 和储 量计算 图、柱状 图等专题 图形，自 动生 成和 动态修 正三 维精 细化 地质 模型；k)能够实 现对 包括 地形、地面建筑、水体、道路、钻孔、巷道、硐室、采场、断层、煤岩层 等对象的三 维建 模，并可 进行 叠加合 成处 理；l)具有三 维可 视化 功能，完 成对三 维空 间模 型的 渲染、旋转、移 动和 缩放；m)具有强 大的 图形 导入 导出 功能，例如 二维 图形 可以 导出 为DXF 格式 或 DWG 格式或 WMF 格 式，渲染图象 可以为大 尺寸 的 BMP 格式 等；n)具有数 据库 导入 导出 功能；o)具有完 备的 属性 关联、图 文关联 和图 图关 联功 能；p)能够定 义任 意格 式报 表和 计算公 式；q)能够连 接GPS 和全站 仪；r)能够实 现地 表沉 陷预 计；s)能够自 动生 成保 安煤 柱专 题图形。5.2.1.2 矿井通 风系 统 系统功 能模 块包 括：a)具有图 形处 理和 图形 编辑 功能；b)具备通 风系 统数 据库 管理 功能；c)能够与 地测、采 掘设 计图 实现动 态联 动；d)能够实 现系 统图、网 络图、立体 图和 压能 图的 自动 生成；e)能够进 行通 风管 理相 关数 据的统 计分 析；f)能够在 通风 系统 图或 通风 网络图 上进 行计 算、分析、优化 和管 理；g)具备复 杂报 表生 成功 能；h)能够实 现监 测状 态的 动画 显示。5.2.1.3 矿井供 电系 统 系统功 能模 块包 括：a)具备完 备的 图元 库，并能 实现图 元管 理；b)具备完 备设 备参 数库，并 能实现 参数 管理；c)能够进 行供 电系 统图 的绘 制、修 改与 生成；d)能够进 行电 力网 络数 值计 算；e)具备输 配电 网络 优化 设计 功能。5.2.1.4 给排水 系统 系统功 能模 块包 括：a)能够与 地质 测量、采 掘设 计等系 统图 实现 动态 联动；b)具备基 本的 二维 绘图 功能；c)具备完 备的 图元 库，并能 实现图 元管 理；d)具备完 备管 网及 给排 水设 备（如 水泵、闸阀门、管 件、消防 设备 和各 种设 施 等）参数 库，并能实现参 数管 理；DB41/T 13832017 8 e)能够实 现给 排水 系统 数据库管理；f)能够实 现给 排水 系统 专题 图形的 设计、编辑和 生成 以及设 备属 性（包括 节点 的标高、所需 水 头和所需 流量）的 修改、查 询；g)根据系 统图 和数 据库 自动 进行复 杂管 网平 差计 算、水泵或泵 房工 况计 算、管道和 管件选 型计 算、设备管 道统 计计 算、水泵 优选计 算等，并 可用 计算 结果自 动更 新图 形；h)提供三 维空 间建 模功 能，所有属 性能 在三 维模 型中 反映，并实 现智 能化 设计。5.2.1.5 生产采 矿系 统 系统功 能模 块包 括：a)能与地 质测 量等 系统 图实 现动态 联动；b)具备基 本的 二维 绘图 功能；c)提供采 矿专 业设 计模 块，利用参 数驱 动模 式实 现模 版到具 体设 计的 实现；d)能够在 地质 测量 数据 的基 础上直 接进 行采 掘设 计；e)能够将 采掘 设计 结果 与通 防、供 电、供排 水等 系统 无缝集 成，实现 数据 共享；f)提供三 维空 间建 模功 能，所有属 性能 在三 维模 型中 反映，并实 现智 能化 设计；g)能够自 动生 成施 工图、工 程量表 和设 备材 料明 细表；h)提供二 次开 发模 板，实现 组件开 发和 再定 制功 能；i)能够实 现井 筒设 计、巷道 断面设 计、巷道 立交 设计、道岔 设计；j)能够实 现采 区车 场设 计、采区变 电所 设计、交 岔点 设计、井底 连接 设计；k)能够实 现煤 仓设 计、水仓 设计、主排 水泵 房硐 室设 计、联 巷水 仓设 计；l)能够实 现工 作面 正规 循环 作业图、工 作面 设备 布置 图的生 成；m)能够实 现断 面锚 杆锚 网布 置、交 岔点 锚杆 布置、交 岔点砌 碹设 计。5.2.2 生产管 理 5.2.2.1 生产计 划管 理系 统 系统功 能模 块包 括：原煤 生产计 划、进尺 生产 计划、主要 开掘 面计 划、洗精 煤生产 计划、煤 炭外 运计划。5.2.2.2 生产调 度管 理系 统 系统功能模 块包括：基础 信息管理、生产计划 管理、产销管理、事故管 理、报表管理、决策支持、应 急预案、文件管 理、图形 管理、综合信 息管 理（包含 视频 监控信 息、生产工 况、其他 系统查 询等 基本 操作 功能）。5.2.2.3 作业规 程管 理系 统 系统功 能模 块包 括：发布安全技 术措 施或 作业 规程，查询安 全技 术措 施或 作业规程 等，具备流 程自定义功 能，支持 审核、会 签、批 准等 功能，符 合无 纸化办 公要 求。5.2.3 原煤生 产 5.2.3.1 综采综 掘自 动化 系统 系统功 能模 块包 括：具 有 集控、就地、检修、点动 等控制 方式，具有 故障 联 锁停车 功能，具备 启停设备预 告和 故障 报警，对综采综 掘工 作面 的所 有设 备的监 测监 控，具有 语音 通话和 视频 监测，远程通讯接口以 实现 远程 的监 测监 控。DB41/T 13832017 9 5.2.3.2 煤矿井 下带 式运 输机 系统功 能模块 包括：就地 控制（现场有 单机 启动及 联锁启 动）、远程控 制（具 备集控 手动、集控 自动、集 控半 自动 三种 控制 功能）信息 显示（能 实时 显示胶 带机 开停 状态、运 行速度，电 机电 压、电流、开机时 间、停 机时 间、煤 仓煤位 高度、给煤 机运行 的工况 等参数 以及 主要保 护有关 参数信 息）、故障 及保护显 示（实 时显 示保护 传感器 的工作 状态）、历 史 查询（查询每 一条 皮带开 停历史、设备 名称、操作时间、操作 方式、操 作人 员等信 息，历史 数据 保存 时间一 年）、安 全管 理、冗 余功能。5.2.3.3 主井提 升及 装载 自动 化系 统 系统功 能模 块包 括：a)模拟动 画画 面（动态 显示 提升系 统主 要电 气设 备的 运行工 况和 控制 指令 给定 窗体）；b)监测箕 斗运 行方 向、深度 指示、实际 运行 速度；液 压站制 动油 压及 各阀 状态 指示；主电 机、主轴承温 度；信 号系统 显示；装载 站箕斗 到位显 示；井口操 作方式 显示（提煤、提物、检修）；运行控 制方 式选 择（自动、手动）；液压站 工作 状态（控制 电压、闸 压）；每班、天、月的 提 升机运行 数据 统计；c)能够提 供提 升事 故报 警功 能，过 卷、超速、电 流异 常等；d)提供 的 2 m/s 限速、过卷、安全回 路断、通讯 故障、过流保 护、主电机 冷却 风机故障 等故 障报警；e)具备就 地/远程，自 动/手 动的闭 锁运 行功 能；f)满足无 人值 守要 求，具备 无人值 守功 能；g)具有远 程监 控接 口，实现 远程监 控功 能。5.2.3.4 地面储、装、运 自动 化系 统 系统功 能模 块包 括：显示 功能、控制 功能、保 护功 能（对 供电 线路 的过 流、过载、过压、缺 相、短路等保 护；对 胶带 机有堆 煤、拉 绳、撕 裂、跑偏、烟雾、温度等 保护）、告 警 功能、运行记 录和 查询功能、音视 频通 讯功 能、远程监测 监控，现场 具备 远程/就地/检修模 式切 换按 钮，支持顺 煤流/逆煤流 开车功能，可以 一键 切换 煤流。5.2.3.5 计量系 统 系统功 能模 块包 括：实 时 监测电 子皮 带秤 的流 量数 据；记录 统计 出煤 量的 历 史数据 以供 查询，并可根据需 要自 动生 成数 据报 表；具 备按 班次、日 期、时 间等的 查询 统计 和报 表输 出功能；具 有分 级分 权限管理功 能；具有 现场 无人 职守功 能；具有 通讯 接口，实现 数据 的外 部共 享。5.2.3.6 煤矿无 人综 采工 作面 系统功 能模 块包 括：a)实现采 集煤 壁和 围岩 参数；b)实现工 作面 周围 煤岩 层和 采空区 的实 时精 细建 模；c)实现采 煤机 和其 它设 备运 行轨迹、速 度和 姿态 的自 动控制，通 过真 三维 地质 模型和 环境 感知 系统实现 工作 面各 种灾 害的 超前预 测预 报；d)利用高 清移 动视 频监 控系 统、真三 维监 测监 控平 台和 可靠的 通讯 技术 实现 工作 面所有 设备 的 远程可视 化监 控并 能对 设备 故障进 行远 程诊 断。5.2.4 生产辅 助 DB41/T 13832017 10 5.2.4.1 副井提 升系 统 系统功 能模 块包 括：a)监控界 面采 用模 拟动 画形 式，可以 动态 显示 提升 系统 主要电 气设 备的 运行 工况 和控制 指令 给 定情况；b)系统可 以监 测罐 笼运 行方 向、深 度指 示、实际 运行 速度；液压 站制 动油 压及 各阀状 态指 示；主电机、主变 压器 及主 轴承 温度；信号 系统 显示；罐笼 到位；井口 操作 方式 显示；运行控 制方 式；c)能够提 供事 故报 警及 现场 开、停 车语 音预 警功 能；d)能够对 运行 过程 中的 开关 量和模 拟量 等动 态参 数进 行及时 记录；e)具备就 地/远程 监控，实 现 了远程 和就 地之 间的 闭锁 控制；f)具有手 动和 自动 控制 方式；g)具有远 程监 控接 口，实现 远程监 控功 能。5.2.4.2 主通风 系统 系统功 能模 块包 括：a)具有自动/手动/检修 三种 控制方 式；b)能够进 行风 机所 属设 备的 顺序启 动、停止 和各 类保 护；c)可以根 据稳 定风 量和 风机 运行的 状况 进行 叶片 角度 的调节；d)有齐全 的动 态实 时参 数值 显示、设备 状态 显示 和事 故报警 信息 显示 等动 态画 面；e)实时显 示、记录 所显 示的 各个数 据，绘制 实时 曲线 和历史 曲线，并 提供 历史 数据的 查询；f)显示系 统的 实时 报警 信息，实时 报警 打印，并 提供 历史报 警信 息的 查询；g)具备故 障自 动倒 机、定时 自动倒 机和 一键 倒机 功能；h)具备现 场语 音预 警功 能。5.2.4.3 压风系 统 系统功 能模 块包 括：a)实时直 观的 显示 压风 机的 系统模 拟图；b)具备检 修、手动、自 动的 控制方 式，具备 就地 和远 程互为 闭锁 的控 制模 式；c)能以文 字、动 画等 形式 实 时集中 显示 压风 机的 电压、电流、温度、控制 模式、工作时 间、总管网压力 等参 数信 息、报警 信息等；d)实现对 空压 机、进出 水阀 门、风包阀 门、水泵 的启 停操作；e)实现对 控制 模式、压 力、温度的 上下 限，运行 模式 轮换等 参数 的灵 活设 置；f)可以根 据风 量来 确定 开启 风机的 数量，根 据时 间来 合理确 定开 停压 风机；g)具有查 询历 史运 行、故障、报警 数据 报表 功能；h)可以查 看温 度、压力 等参 数的历 史数 据曲 线和 实时 曲线等；i)实现超 限报 警和 停机 功能；j)实现对 现场 温度、湿 度、噪音、视频 图像 的监 测；k)系统具 备远 程接 口，实现 远程的 监测 监控 及全 自动 的运行；l)具备故 障自 动倒 机、定时 自动倒 机和 一键 倒机 功能。5.2.4.4 主排水 系统 系统功 能模 块包 括：a)动态模 拟显 示系 统的 整体 运行状 态和 设备 检测 值；DB41/T 13832017 11 b)具有就 地自 动 手动/检修，远程 自动/手动/检 修等 控制方 式；c)可对每 台水 泵设 置“运行”、“备用”、“检修”三种工 作方式；d)根据给 定的 电力 避峰 填谷 时间段 和水 仓的 水位 实现 节能运 行；e)根据轮 换工 作原 则，自动 实现水 泵的 轮换 运行，并 可以自 动采 集连 续检 测水 仓水位，控制 水 泵的启停 和运 行台 数；f)系统的 各种 参数 状态、故 障及开 停时 间、轴承 温度、绕组 温度、水 仓水 位等 信息可 记录 到历 史数据库 中，并提 供分 时间 段、分 设备 的统 计查 询；g)具备操 作记 录、故障 记录，历史 数据 查询、打 印等 功能；h)实现远 程与 就地 控制 的闭 锁；i)具备远 程接 口，实现 远程 的监测监控 及全 自动 运行；j)阀门开 关和 核心 控制 设备 须采用 双回 路供 电，并实 现不间 断自 动投 切；k)泵体高、低 压开 关具 备远 程接入 通讯 接口，可 实现 与矿井 电力 监控 系统 的无 缝连接；l)具备以 太环 网通 讯故 障状 态下，自动 实现 阀门、泵 体等设 备的 保护 性顺 序关 闭功能；m)应在主 排水 泵房 加装 摄像 头、扩 音电 话、门禁 系统 等，具 备避 峰就 谷全 自动 运行的 功能。5.2.4.5 轨道运 输“信集 闭”系统 系统功 能模 块包 括：a)监测采 集机 车位 置、机车 运行速 度、运行 方向、机 车闯红 灯违 章信 息；b)监测采 集煤 仓煤 位数 据、信号机 及弯 道报 警器 的工 作状态，主 要道 岔的 开闭 及到位 状态；c)实现矿 车定 位、车载 摄像 视频；d)井底车 场和 运输 大巷 信号 集中闭 塞系 统有 地面 远程 控制功 能；e)井下电 机车、矿 车可 实现 地面远 程集 中调 度，主要 道岔能 实现 远控 控制；f)能够实 现运 输过 程中 的沿 线语音 扩播 功能，对 轨道 交叉点 车辆 运行 情况 进行 实时预 警，在现 场控制室 内有 对重 要地 点运 行状况 的预 报。5.2.4.6 矿井供 电监 控系 统 系统功 能模 块包 括：a)电力监 控系
