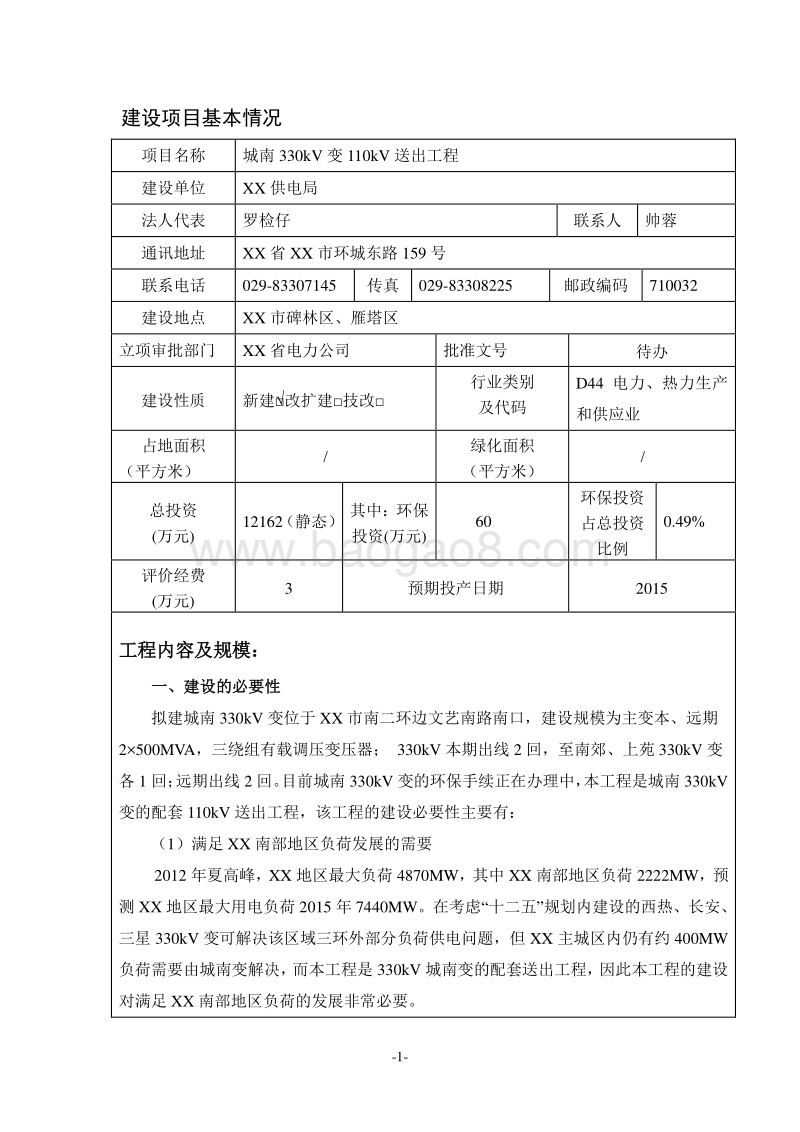

-1- 建设项目基本情况 项目名称 城南 330kV 变 110kV 送出工程 建设单位 XX 供电局 法人代表 罗检仔 联系人 帅蓉 通讯地址 XX 省 XX 市环城东路 159 号 联系电话 029-83307145 传真 029-83308225 邮政编码 710032 建设地点 XX 市碑林区、雁塔区 立项审批部门 XX 省电力公司 批准文号 待办 建设性质 新建 改扩建 技改 行业类别 及代码 D44 电力 、热力生产和供应业 占地面积 （平方米） / 绿化面积 （平方米） / 总投资 (万元 ) 12162（静态） 其中：环保投资 (万元 ) 60 环保投资占总投资比例 0.49% 评价经费 (万元 ) 3 预期投产日期 2015 工程内容及规模： 一、建设的必要性 拟建城南 330kV 变位于 XX 市南二环边文艺南路南口，建设规模为主变本、远期2500MVA，三绕组有载调压变压器； 330kV 本期出线 2 回，至南郊、上苑 330kV 变各 1 回；远期出线 2 回 。目前城南 330kV 变的环保手续正在办理中， 本工程是城南 330kV变的配套 110kV 送出工程，该 工程的建设必要性主要有： （ 1）满足 XX 南部地区负荷发展的需要 2012 年夏高峰， XX 地区最大负荷 4870MW，其中 XX 南部地区负荷 2222MW，预测 XX 地区最大用电负荷 2015 年 7440MW。在考虑 “十二五 ”规划内建设的西热、长安、三星 330kV 变可解决该区域三环外部分负荷供电问题，但 XX 主城区内仍有约 400MW负荷需要由城南变解决 ，而本工程是 330kV 城南变的配套送出工程，因此本工程的建设对满足 XX 南部地区负荷的发展非常必要。 -2- （ 2）优化 110kV 电网结构，简化运行方式，提高供电可靠性 优化 110kV 电网网架，简化运行方式，运行更为灵活 。 为周边的多座 330kV 变电站提供事故支援，大幅提高各 330kV 供电区之间的负荷转供能力，提高供电可靠性。 随着城南 330kV 变电站的建设，城南 330kV 变和上苑 330kV 变之间将形成 6 回路110kV 联络线；城南 330kV 变和河寨 330kV 变之间将形成 2 回路 110kV 联络线；城南330kV 变和南郊 330kV 变之间将形成 34 回路 110kV 联络线。城南与周边 3 座 330kV变电站之间形成了一定的转供能力，提高了各 330kV 供电区之间的负荷转供能力，提高供电可靠性。 因此，需要建设城南 330kV 变电站 110kV 送出 工程。 由此可见本工程是符合国家 产业结构调整指导目录（ 2013 年 修订版 ）的 投资政策，属于其中鼓励类项目的四、电力 10.“电网改造及建设”项目。 本项目地理位置见图 1，其中粉红线表示本工程线路走径。 图 1 城南 330kV 变 110kV 送出工程地理位置示意图 -3- 二、建设规模及主要内容 1、工程 概况 城南 330kV 变 110kV 送出工程包括：对侧 110kVXX 变电站扩建工程和新建 110kV输电线路工程。 对侧 110kV 变电站扩建： 本工程涉及对侧 XX110kV 变电站，为全户内变电站。110kVGIS 基础已建 成，故本次无扩建工作量。 新建 110kV 输电线路 ： 1）将雁塔 110kV 变原有的 4 回 110kV 线路（至南郊、瓦胡同、南文 T，白振 T）改接入城南 330kV 变； 2）新建雁塔 110kV 变至城南 330kV 变 2回； 3）新建 2 回 110kV 线路至八里村变（ XX）； 4）接文振线路接入城南 330kV 线路； 5） 利用原白振 T 接线路和南文 T 接线路将白振 I 线路打开接入城南 330kV 变； 6）新建小段线路，将南文 I 线、白振 II 线打开，形成白庙变、文体变接入城南 330kV 的第二回线路，振兴至南郊的线路。 工程 新建四回电缆约为 4 0.1km， 双回电缆约 26.17km，单回电缆约 3.5km。 其电网地理接线示意图见图 2。 图 2 本工程涉及 110kV 变电站的电网地理接线示意图 2、城南 330kV 变电站介绍 城南 330kV 变电站位于 XX 市文艺南路南口 西侧 、 南二环 北侧 ，计划 2015 年建成 -4- 投运，是城南 330kV 输变电工程组成部分。目前城南 330kV 输变电工程环境影响评价报告书由 XX 中圣环境科技发展有限公司编制，现尚未取得环评批复。南城 330kV变电站原可研设计规模见表 1。 表 1 城南 330kV 变电站 本期建设规模一览 建设内容 原规模 本期规 330kV 主变容量 2 360MVA 不变 330kV 出线间隔 2 回（ 至 南郊、上苑 330kV 变各 1 回 ） 不变 110kV 电气主接线 双母 线双 分段接线 不变 110 出线间隔 12 回（远期 16 回 ， 至雁塔 110kV 变 2回， XX2 回，振兴 2 回，文体 2 回，白庙 2 回，瓦胡同 1 回，南郊 1 回，备用 4 回。 ） 不变 ，利用原间隔 110 出线方式及方向 电缆 、向南 不变 城南 330kV 变电站 原工程可研设计 110kV 出线间隔 为 12 回 ，远期规划为 16 回。本项目涉及的 12 回 110kV 出线间隔 均属 城南 330kV 变电站 原工程 可研设计，并且已在城南 330kV 输变电工程环境影响评价报告书评价，本期无新建工程。因此城南 330kV变电站 12 回 110kV 出线间隔 环境影响不在本报告表中评价。 本项目涉及的 12 回 110kV 出线间隔 在城南 330kV 变电站 110kV 出线间隔排列 情况如图 3 所示。 图 3 城南 330kV 变 110kV 出线间隔排列示意图 3、 对侧 XX110kV 变电站扩建工程 110kVXX 变电所为户内综合式二层布置，全封闭型 GIS 配电装置。 110kV 采用单 -5- 母线分段接线方式，本期 利用原有备用 2 个间隔，城南 I 和城南 II，全采用电 缆向西出线。 本工程涉及对侧 XX110kV 变电站，为全户内变电站。 110kVGIS 基础已建成，故本次无扩建工作量。 其中 110kVXX 变电站已办理环评相关手续，其中环评批复文号为陕环批复 2009413 号。（ 110kVXX 变电站施工时变电站名称为 110kV 八里村变电站，投运后更名为 110kVXX 变电站） 其间隔排列如下 图 4： 图 4 城南 330kV 变 110kV 出线间隔排列示意图 4、 新建 110kV 输电 线路路径 （ 1）雁塔变 110kV 改接线 4 回电 缆由新建的 330kV 城南变 110kV 配电室 GIS 出线，向下到电缆夹层。从 330kV城南变出线后在变电站电缆沟内与原电缆线路连接。新建电缆长约 4100m。 （ 2） 110kV 城南 雁塔双回线 2 回 110kV 电缆从新建 330kV 城南变 110kV 配电室 GIS 出线，向下到电缆夹层。走变电站内电缆沟进入 110kV 雁塔变。新建电缆长约 280m。 （ 3） 110kV 城南 XX 双回线 2 回 110kV 电缆从新建 330kV 城南变 110kV 配电室 GIS 出线，向下到电缆夹层，向南出变电站南围墙后，继续向南穿过南二环路，转向西，沿南 二环路南侧走至朱雀路东侧后左转向南，线路继续向南至雁塔西路北侧后，转向东穿过长安南路后，转向南沿长安南路东侧向南，到达 XX 变门口后转向东进入 110kVXX 变 110kV 侧 GIS 室。新建电缆长约 24140m。 （ 4） 110kV 南文 I 线、白振 II 线改接线 2 回 110kV 电缆从新建 330kV 城南变 110kV 配电室 GIS 出线，向下到电缆夹层， -6- 向南出变电站南围墙后，沿南二环路南侧向西走线，至朱雀大街后， 1 回和原南文 I 线文体变侧电缆相接，形成城南变至文体变线路，新建电缆长约 1450m。另 1 回 和 原白振II 线白庙变侧电缆相 接，形成城南变至白庙变线路，新建电缆长约 1650m。再新建一段电缆将原南文 I 线南郊变侧电缆和原白振 II 线振兴变侧电缆相接，形成振兴变至南郊变线路，新建电缆长约 200m。 新建电缆合计约 3300m。 （ 5） 110kV 振文线 接线 2 回 110kV 电缆从新建 330kV 城南变 110kV 配电室 GIS 出线，向下到电缆夹层，向南出变电站南围墙后，继续向南穿过南二环路，沿南二环路南侧向西走线，至朱雀大街后，再转向北走线，于 XX 省体育运动学校西侧将 110kV 振文线进文体变电缆线路 开，形成一回城南至文体变，另一回城南至振兴变 的电缆线路。新建电缆长约 21950m。 （ 6） 110kV 白振 I 回线接线 原白振 I 回线 T 接线和南雁 III 回线从原雁塔 110kV 变出线后，采用同塔双回架空线走在南二环南侧，向西一直走到南二环朱雀路转盘，一回 T 接在白振 I 回线上，另一回 T 接在南郊至文体变线路上。此段线路在 XX 局设计院设计的 XX 市南二环路架空电力线路落地改造工程中已考虑架空改为电缆，现已进入施工阶段。故本次结合南二环架空线落地工程，考虑以上线路远期已采用电缆落地敷设。将南雁 III 回电缆线路原 T 接点处向西延伸 150m 与白振 I 回连接，将白振 I 回线开 。形成一回 330kV 城南变至白庙变线路，另一回 330kV 城南变至振兴变线路。新电缆长约 200m。 5、 电缆敷设 （ 1） 雁塔变 110kV 改接线 新电缆线路敷设于站内变电专业修筑的电缆沟内。 （ 2） 110kV 城南 雁塔双回线 新电缆线路敷设于站内变电专业修筑的电缆沟内。 （ 3） 110kV 城南 XX 双回线 1） 330kV 城南变 110kV 侧 GIS 间隔 变电站南围墙 该段长约 100m，敷设于变电专业设计的电缆夹层及站内电缆沟道内。 2）雁塔变变电站南围墙 B 点（南二环路南侧） （见附图 1 所示） 该段长约 160m，敷设 于城南 330kV 输变电工程设计的电缆隧道内。（电缆隧道已考 -7- 虑在城南 330kV 输变电工程内）。 3） B 点 C 点（南二环朱雀路转盘） 该段长约 1250m，敷设于城南 330kV 输变电工程设计的电缆隧道内。（电缆隧道已考虑在城南 330kV 输变电工程内）。 4） C 点 E 点（雁塔西路北侧） 该段长约 1280m，敷设于城南 330kV 输变电工程设计的电缆隧道内。（电缆隧道已考虑在城南 330kV 输变电工程内）。 5） E 点 F 点（长安南路东侧） 该段长约 750m，原有 1m 1m 电缆沟本期扩建为 1.5m 1.8m 电缆沟道，其中钻 越长安路采用 2m 顶管（ 100m）。 6） F 点 110kVXX 变西侧 该段长约 700m，敷设于长安南路东侧新建成的 1.2m 1.7m 电缆沟道内（本工程利用它）。 7） 110kVXX 变西侧 110kVXX 变 110kV 侧 GIS 间隔 该段长约 50m，敷设于变电专业设计的电缆夹层及站内电缆沟道内。 本段线路扩建 1.5m 1.8m 电缆沟合计约 650m， 2m 顶管合计约 100m。 （ 4） 110kV 南文 I 线、白振 II 线改接线 1） 330kV 城南变 110kV 侧 GIS 间隔 变电站南围墙 该段长约 100m，敷设于变电专业设计的 电缆夹层及站内电缆沟道内。 2）雁塔变变电站南围墙 B 点（南二环路南侧） 该段长约 160m，敷设于城南 330kV 输变电工程设计的电缆隧道内。（电缆隧道已考虑在城南 330kV 输变电工程内）。 3） B 点 C 点（南二环朱雀路转盘） 该段长约 1250m，敷设于城南 330kV 输变电工程设计的电缆隧道内。（电缆隧道已考虑在城南 330kV 输变电工程内）。 4） C 点 白振 II 线改接点 该段长约 200m，敷设于城南 330kV 输变电工程设计的电缆隧道内。（电缆隧道已考虑在城南 330kV 输变电工程内）。 （ 5） 110kV 振文线 接线 -8- 1） 330kV 城南变 110kV 侧 GIS 间隔 变电站南围墙 该段长约 100m，敷设于变电专业设计的电缆夹层及站内电缆沟道内。 2）雁塔变变电站南围墙 B 点（南二环路南侧） 该段长约 160m，敷设于城南 330kV 输变电工程设计的电缆隧道内。（电缆隧道已考虑在城南 330kV 输变电工程内）。 3） B 点 C 点（南二环朱雀路转盘） 该段长约 1250m，敷设于城南 330kV 输变电工程设计的电缆隧道内。（电缆隧道已考虑在城南 330kV 输变电工程内）。 4） C 点 D 点（文体变西侧） 该段长约 540m，敷设于 XX 市南二环 路架空电力线路落地改造工程设计的电缆沟道内。 （ 6） 110kV 白振 I 回线接线 该 电缆线路敷设在 XX 市南二环路架空电力线路落地改造工程设计的电缆沟道内。 6、电缆 型号 本工程中至南郊和瓦胡同的电缆采用 110kV 单芯铜导体 800mm2、其余采用1000mm2 交 联 聚 乙 烯 护 套 ， 皱 纹 铝 包 防 水 层 电 缆 。 电 缆 型 号 ：YJLW0264110kV1800mm 2.， YJLW0264110kV11000mm 2，电缆参数见表 2。 表 2 电缆结构及性能表 电缆型号 YJLW0264110kV1800mm 2 YJLW0264110kV11000mm 2 额定电压（ kV） 110 110 载流量（ A） 857 993 外径（ mm） 100.3 105.2 标称截面（ mm2） 800 1000 重量（ kgkm） 14800 17000 弯曲半径（ mm） 1800 1900 导体电阻（ km） 0.0221 0.0176 绝缘厚度（ mm） 16 16 -9- 表 3 本工程电主要材料一览表 线路名称 电缆型号 电缆线路长（ m） 电缆实长 （ m） 雁塔变 110kV 改接线 YJLW02 64 110kV 1800mm2 2 100 618 YJLW02 64 110kV 11000mm2 2 100 618 110kV 城南 雁塔双回线 YJLW02 64 110kV 11000mm2 2 80 494 110kV 城南 XX 双回线 YJLW02 64 110kV 11000mm2 2 4140 26512 110kV 南文 I 线、白振 II 线改接线 YJLW02 64 110kV 1800mm2 200 618 YJLW02 64 110kV 11000mm2 1450 16 0 10197 110 kV 振文线接线 YJLW02 64 110kV 11000mm2 2 1950 12669 110kV 白振 I 回线接线 YJLW02 64 110kV 11000mm2 200 618 合计 双回 6370，单回3300 52344 三、工程投资： 本项目静态总投资 12162 万元 ， 其中环保投资为 60 万元 ，占总投资的 0.49%， 主要用于施工期 设置围挡、 临时沉砂池 、 道路洒水 及沟道地表恢复 等 。 与本项目有关的原有污染情况及主要环境问题： 拟建 城南 330kV 变 110kV 送出工程 位于 城区 ， 线路沿线为 城区已 建成道路 ，区域内主要的环境问题是 南二环 、朱雀大街和长安路 的 道路交通噪声。 -10- 主要环境保护目标 (列出名单及保护级别 )： 本次调查范围见表 4。 表 4 调查范围 调查因子 调查范围 工频电场、工频磁场 输电线路：走廊两侧 30m 的带状区域内。 无线电干扰 输电线路：走廊两侧 2km 的带状区域内，重点 100m。 噪声 输电线路：走廊两侧 30m 的带状区域内。 经调查本工程线路沿线为 城区及城市规划区， 距敏感目标较远，环境保护目标较少，且本工程 距离文物保护单位较 远，也无自然保护区，因此项目在建设期和运营期不会对文物古迹和风景名胜造成影响 。 因此本工程的主要环境保护目标为线路附近的居民 、学校等 。环境保护目标的详细情况及保护级别见表 5，监测点位布设见表 6。本工程线路与保护目标位置关系及现状见图 5图 10。 表 5 主要环境保护目标及保护级别 序号 保护 目标 行政 归属 距离方位 保护内容 保护 级别 1 长安大学 碑林区 距 拟建 线 约 120m/E 人群健康 2 长安大学家属楼 雁塔区 距 拟建 线 约 5m/S 人群健康 3 XX 音乐学院 碑林区 距 拟建 线 约 5m/S 人群健康 注：表中方位以线路和变电站为中心， 东、 南、 西、 北。 保护级别中 为噪声符合声环境质量标准（ GB3096-2008） 2 类标准； 为电磁环境符合 500kV超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）所规定的标准。 表 6 监测点布设一览表 序号 监测点位 行政归属 布设理由 1 长安大学 碑林区 距拟建电缆线路较近 2 长安大学家属楼 雁塔区 距拟建电缆线路较近 3 XX 音乐学院 碑林区 距拟建电缆线路较近 -11- 图 5 现状监测点位图 图 6 现状监测点位图 -12- 图 7 雁塔 110kV 变电站现状 图 8 电缆走廊南二环现状 -13- 图 9 电缆走廊附近长安大学 图 10 电缆走廊附近的 XX 音乐学院 -14- 建设项目所在地自然环境社会环境简况 自然环境简况 (地形、地貌、地质、气候、气象、水文、植被、生物多样性等 )： 1、地形地貌 雁塔区地处 XX 市区南部，东起浐河，与灞桥区为邻，西至皂河，南至少陵塬和凤栖塬北坡，与长安区接壤，北至南二环，与新城、碑林、莲湖三区毗连。因境内有大雁塔而得名。地势东南高，西北 低，地处关中平原渭河地堑。东部为黄土台塬，塬面起伏。西部为冲击平原，灌溉条件优越。 碑林区地处 XX 城区东南部，跨城墙内外，辖区东起金华路与新城区毗邻，西至四府街东侧 -劳动南路东侧一线与莲湖区接壤，北起东大街 -西大街东段南侧 -南城河西段一线与新城区、莲湖区为邻，南至南二环与雁塔区交界。因区内有闻名遐迩的“ XX 碑林”而得名。地势平坦。 本项目线路路径位于 XX 市碑林区与雁塔区境内， 电缆线路均在城区内。 2、地质构造 区域地质构造处在渭河断陷盆地中部南缘地段，次一级构造单元属 XX 凹陷。出露地层为第四系更新统和全新统 覆盖层，上部为黄土状粉制粘土和古土壤；下部为河湖相冲，冲积沙砾石层和亚粘土层。粉制粘土属自重湿陷性土，湿陷等级为 级。 据中国地震烈度区划图， XX 地区地震烈度为 8 级。 3、地下水 本项目所在地地下水主要为第四系松散层孔隙潜水和中潜部承压水。 潜水含水层埋深在 5.5 43.0m 之间，水位埋深在 7.3 16.6m 之间。含水层的透水性及富水性较好。潜水流向由东南流向西北。承压水含水层埋深在 59m278.5m 之间，含水层总厚度约 110.0m 左右。主要由泥沙、砂砾卵石层及亚粘土层组成。含水层的富水性较好，水质良 好，符合地下水质量标准中的 类标准。 4、水文气象 (1)水文 -15- XX 市河流密集，诸川环绕，东有灞河、浐河，西有沣河、皂河，南有镐河、橘河，北有泾河、渭河，素有 “八水绕长安 ”之说。 (2)气候、气象 XX 市平原地区属暖温带半湿润大陆季风气候，冷暖干湿，四季分明。冬季寒冷、风小、多雾、少雨雪；春季暖和、干燥、多风、气候多变；夏季炎热多雨，伏旱突出，多雷雨大风；秋季凉爽，气温速降，降霖明显。 XX 市 年平均气温 13.013.4 ，最冷 1 月份平均气温 -0.40.9 ，最热 7 月份平均气温 2526 ，年极端最低 气温 -20.6 ，年极端最高气温 45.2 ；年降水量 558750 毫米，由北向南递增； 7、 9 月份为两个明显降水高峰；年日照时数 19832267 小时，年最多风向为东北风；年内主要气象灾害有干旱、雨涝、冰雹、大风、干热风和低温冻害。 5、动植物 雁塔区和碑林区属于城市建成区， 区域内无原生植被， 也无珍惜动植物， 主要植被为人工栽植的观赏性林木和 城市绿化草本 等 ， 绿化树种主要以杨树、柳树、槐树、法国桐等为主 。 地区属于城市生态系统，系统比较稳定。 -16- 社会环境简况 (社会经济结构、教育、文化、 文物保护等 )： （ 1） 碑林区 碑林区位于 XX 市中心地带，辖区面积 22 平方公里，有 8 个街道办事处， 102个社区， 15 个行政村，总人口 71 万，人口密度达到了 32200 人 /km2。因境内有驰名中外的 “碑林 ”而得名。碑林区辖 8 个街道： 南院门街道 、柏树林街道、长乐坊街道、东关南街街道、 太乙路街道 、文艺路街道、长安路街道、 张家村街道 。 碑林区是传统的 商业区 ，随着城市建设的发展已成为商业闹市。开元商城、XX 饭庄、清雅斋饭店等商业饮食网点与众多的专卖店、小商店交相辉映。 南大街 拓宽改造后新建的钟楼饭店、并有与世界品牌接轨的高档消费场所中大国际、世界金花等，还有西北二轻展销中心、古都大厦、中汇商厦、新世界酒店、 XX百货大厦等商场、饭店多为具有民族特色的仿古建筑，风格别致，大中小型商店配套成龙已成为新的繁华商业大街。与此同时，碑林区又是 XX 市南部 文教区 的重要组成部分。区内有 XX 交通大学、西北大学、西北工业大学等闻名中外的大专院校 10 所、中专技校 14 所、专业科研机构 26 个，有 体育场 、跳伞塔、文化馆等 体育设施 ，为 “科技兴区 的战略实施提供了人才科技资源的配套保障。区内主要企业有 以 XX 漂染厂、 XX 纺织技术研究所、 XX 贸易中心为主体，联合区内23 家纺织、服装、印染行业、工商企业和科研单位组成的 XX 金龙纺织集团公司；有 XX 互感器厂、 XX 冷冻机厂，无线电厂等。 碑林区是 XX 最重要的科研教育基地，区内有 17 所大专院校、 47 个科研院所和 70 余家科研机构，各类 专 业技术人才 达 6000 多人，全区人口中平均五人中就有一名受过高等教育，综合科技实力在 XX 市名列前茅。雄厚的科技优势为碑林区科技成果的转化与经济发展创造了良好的条件。 碑林区内的景点有碑林博物馆、小雁塔、兴庆公园、关中书院、卧龙寺等。 （ 2） 雁塔区 雁塔区地处 XX 市南郊，因唐代著名的大雁塔而得名 .辖境东起浐河，与霸桥区为邻；西至皂河，南至少陵原和凤栖原北坡，与长安县接壤；北至南二环，与新城、碑林、莲湖三区毗连。全区总面积 152 平方公里，辖 8 个街道办事处， 80个社区居委会， 120 个行 政村，总人口 81 万，其中农村人口 14 万。 雁塔区素有 "科技文化区 "之称，区内有大专院校 22 所，省以上科研院所 55 -17- 家，拥有各类专业技术人员 8 万余人。区内名胜古迹众多，城市基础设施完备，邮电通讯快捷通畅。第三产业繁荣兴旺。 工业生产稳步增长，农业与农村经济持续发展，第三产业优势更为突出。全区工业生产坚持以市场为导向，一手抓工业园区建设，一手抓企业挖潜改造，实施技改项目 26 项，开发新产品 28 个。完成工业增加值 8.11 亿元，工业总产值 29.57亿元（不变价），分别比上年增长 15.6%和 12.05%，涌现出爱博电器 、天元制药、昌泰化工和华洋电气等一批通过 ISO9000 质量体系认证的企业和具有市场竞争力的新产品。 区内有长安路、雁塔路、小寨路 3 条交通干线，西影路、翠华路、朱雀路、子午路、含光路、西万路等路贯穿东西南北，交通便利。 大雁塔位于雁塔路南端。又名慈恩寺塔，现为古城 XX 标志性建筑。该塔在 继承古印度佛塔文化的基础，融入了浓郁的民族文化特色，是全国重点文物保护单位。 XX 历史博物馆建成于 1991 年，是中国第一座现代化的大型历史博物馆，主要陈列史前时期、周、泰、唐的重要文物。大兴善寺位于兴善寺西街，是长安佛经三大译 场之一，是省重点文物保护单位。青龙寺位于铁炉庙村北，乐游原东端， 1982 年中日两人民在青龙寺遗址上修建惠果、空海纪念堂和纪念碑，供人们瞻仰。 -18- 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题 (环境空气、地面水、地下水、声环境、生态环境等 ) 1 自然环境 本工程 位于 XX 市雁塔区和碑林区，海拔高程为 400m 左右，地形平坦，区内主要植被为人工栽植的观赏性林木和 城市绿化草本 等 ， 绿化树种主要以杨树、柳树、槐树、法国桐等为主 。 2 声环境 2013 年 7 月 16 日 对本工程所在区域的声环境监测结果见表 7，表中监测数据为等效连续 A 声级（ Leq）。 表 7 本工程所在区域声环境状况监测结果统计 测点 昼间 dB（ A） 夜间 dB（ A） 备注 长安大学 67.8 51.1 测点靠近南二环 长安大学家属楼 67.5 50.9 测点靠近南二环 XX 音乐学院 68.5 52.5 测点靠近南二环 从监测结果可知， 城南 330kV 变 110kV 送出工程 所在区域环境保护目标 的昼间噪声监测值为 67.5 68.5dB（ A） ，夜间噪声监测值为 50.9 52.5dB（ A） 均 满足声环境质量 标准（ GB3096-2008）中 4a 类标准限值要求 ，表明项目所在区域声环境质量良好。 3 电磁环境 2013 年 7 月 16 日对 项目 所在区域 和 环境保护 目标 的工频电 场 、工频磁场 和无线电干扰环境现状进行了监测。监测结果见表 8。 表 8 本工程所在区域电磁环境状况监测结果统计表 测点位置 工频磁感应强度 （ T） 工频电场强度 （ V/m） 无线电干扰 dB（ V/m） 长安大学 0.117 5.714 37.7 长安大学家属楼 0.345 9.307 38.8 XX 音乐学院 0.323 8.371 38.6 （推荐）标准值 100 4000 46 监测结果表明， 城南 330kV 变 110kV 送出工程 所在区域环境保护目标的工频电场强度 5.714 9.307V/m、工频磁感应强度 为 0.117 0.345T，其值 均低于 -19- 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）推荐的暂以 4kV/m 作为工频电场评价标准和工频限值 0.1mT 作为磁感应强度的评价标准；工程所在区域晴天条件下的无线电干扰场强 的监测值为 37.7 38.8dB（ V/m） ，其值 （测试频率为 0.5MHz）满足不大于 46dB（ V/m）的要求。 4 生态环境 本工程 位于 XX 市碑林区和雁塔区的城区 ， 线路 沿线为一般 城市道路 ，属于城市 生态系统，其生态系统较为稳定。 5 监测质量保证 5.1 监测仪器 （ 1）工频电磁场 监测仪器 型号： PMM8053B（主机）， EHP50C（探头） 测量范围：电场 0.01V/m 100kV/m，磁场： 1nT 10mT 频率范围： 5Hz 100kHz 仪器编号： 262WL61207， 352WN60611 计量检定证书编号： XDdj2012-2510 有效期： 2012.8.14 2013.8.13 （ 2）无线电干扰 监测 仪器 型号： PMM9010 型 无线电干扰接收仪 测量范围： 20 130 dB(V/m) 频率范围： 150kHz 30MHz 仪器编号： 113WJ61103/113HJ51103 计量检定证书编号： XDdj2012-3313/3356 有效期： 2012.10.29 2013.10.28 （ 3）噪声测量仪 型号： 2250 型 声级计 测量范围： 25 135 dB(A) 频率范围： 20Hz 120Hz 仪器编号： 2261316 计量检定证书编号： ZS20120509J -20- 有效期： 2013.5.31 2014.5.30 5.2 监测 质量保证 （ 1） 监测单位： XX 省辐射环境监督管理站 认证项目：电磁场、无线电干扰、噪声、振动。 （ 2）人员及数据保证 监测人员持证上岗、监测数据及报告三级审核。 -21- 评价适用标准 环 境 质 量 标 准 声环境质量标准（ GB3096-2008） 2 类标准，临路执行 4a 类标准。 污 染 物 排 放 标 准 1厂界噪声：工业企业厂界环境噪声排放标准（ GB12348-2008）中 2类标准 ，临路执行 4 类标准 。 2施工噪声： 建筑施工场界 环境 噪声 排放标准 （ GB12523-2011）。 3电磁环境： 按照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）中规定，以 4kV/m 限值作为居民区工频电场强度的评价标准，以 0.1mT 限值作为公众全天辐射时的工频磁感应强度的评价标准。 按照高压交流架空送电线无线电干扰限值（ GB15707-1995）规定，距 110kV 变电站 围墙外 20m 处，测试频率为 0.5MHz 的晴天条件下无线电干扰限值不大于 46dB(V/m)。依此作为无线电干扰的评价标准。 4 水环境：执行 DB61/224-2011 黄河流域（ XX 段）污水综合排放标准 二 级标准 。 总 量 控 制 指 标 本项目无总量控制问题 -22- 建设项目工程分析 工艺流程简述： 电缆 输电线路 流程简述（图示） 图 11 110kV 电缆线路工程施工期及营运期工艺流程示意图 110kV 输电线路 -23- 主要污染工序： 一、 施工期 本工程电缆线路施工分三个阶段：施工准备、土建施工、线缆敷设。施工准备阶段主要是施工备料 ； 土建施工阶段主要是工作井开挖，顶管施工、隧道浇筑、电缆桥修建等 ； 线缆敷设主要是电缆敷设， 隧道内排水设施安装，隧道内通风设备安装，隧道内消防设施安装。 1、废气 项目建设期产生的废气主要为电缆沟道开挖、土地平整、清理建筑垃圾使地表裸露产生的施工扬尘，物料运输（水泥、石灰等）、堆放产生的粉尘， 施工机械和运输车辆产生的废气。 2、废水 施工期废水主要包括是施工人员的 生活 污水及各种车辆冲洗废水。 3、噪声 项目建设期 主要噪声源 来自电缆沟道开挖过程中各种施工机械产生的机械噪声和设备运转噪声。该类噪声源为间歇不固定噪声源，影响范围和时间具有不确定性，只要做好时序安排和适度围挡，该类噪声影响是有限的，可以被 接受。 4、固体废弃物 项目建设期产生的主要固体废弃物为电缆沟道开挖及施工过程中产生的临时弃土、弃石、弃渣，以及施工人员生活所产生的生活垃圾等。电缆沟道开挖临时弃土用来回填。建设期不产生多余土方量，全部被利用处置。 5、生态环境 施工期，项目建设占用土地、剥离植被、增加水土流失，对沿线植被和农田生态环境产生一定程度的不利影响。 二、 运行期 110kV 线路正 常运行时产生的工频电磁影响和无线电干扰。 本工程线路没有架空线路，均为电缆敷设。由于电缆埋于地下，运行时线路产生的 工频电磁影响和无线电干扰 大部分被屏蔽， 对外环境影响非常小，故电缆线路在运行期不会对环境造成影响。 -24- 项目主要污染物产生及预计排放情况 内容 类型 排放源 (编号 ) 污染物 名称 处理前产生浓度 及产生量 (单位 ) 排放浓度及 排放量 (单位 ) 大气 污染物 / / / / 水污 染物 / / / / 固体 废物 / / / / 噪声 输电线路正常运行时产生的噪声。 电磁 送电线路 工频电场 工频磁场 无线电干扰 4kV/m，居民区 0.1mT，居民区 46dB(V/m)， 0.5MHz 其它 主要生态影响 (不够时可附另页 ) 1、建设期生态环境影响 在工程建设期，对生态环境的影响主要产生在输电线路的施工过程。 本工程 位于 XX 市碑林区与雁塔区境内 ， 敷设电缆线路长约 9.77 km。 线路施工时，会破坏部分地表植被，引起土壤退化和水土流失等问题。工程施工完毕后及时绿化，因此，线路的施工对当地生态造成影响很小。此外， 施工过程中的开挖、堆土、围挡和电缆放线过程对城市景观有影响，这种影响是暂时的、可恢复的，随着施工过程的结束影响消失，对环境影响很小。 上述可知， 本工程建设期对生态环境的影响主要表现在土地占用、植被破坏、弃土等过程，由于本工程 这些方面工程量很小，只要采取适当的工程措施和施工措施，对生态环境影响很小。 2、营运期生态环境影响 运营期电缆埋于地下 ， 地表为市政道路绿化， 对生态环境影响较小 。 -25- 环境影响分析 施工期环境影响简要分析： 施工期环境影响分析： 1、大气环境影响分析 本工程建设期对环境空气产生的影响主要来自土方挖 填 、堆积清运建筑材料如水泥、石灰、砂子等装卸、堆方的扬尘；交通运输引起的扬尘；运输建筑材料的汽车尾气 。 实测资料表明：当施工现场无围栏时，施工扬尘污染范围在施工点下风向250 米内，其 TSP 平均浓度为 0.756mg/Nm3，是对照点的 1.87 倍，相当于国家空气质量二级标准的 2.52 倍。有围栏时施工扬尘污染范围在施工点下风向 150米内，其 TSP 平均浓度为 0.663mg/Nm3，是对照点的 1.6 倍，相当于国家空气质量二级标准的 2.2 倍。显然在施工现场架设围栏其施工扬尘污染较轻，污染范围较小。围栏对减施工扬尘有明显作用，当风速为 2.5m/s 时，可使影响距离缩短40%。因此施工现场周围设置围栏是必要的。 施工期各类建设施工活动必须对施工区域实行封闭，设置有 1.8m 以上的硬质围档，禁止现场搅拌混凝土；所有建设施工工地出入口必须进行 净化处理，并配备专门的清洗设备和人员，负责清除驶出工地运输车辆车体和车轮的泥土，车体和车轮不能带泥土驶出工地；遇到可造成扬尘污染的 4 级以上风力的，应停止土方施工，并采取防尘措施；在绕城高速以内，所有运
