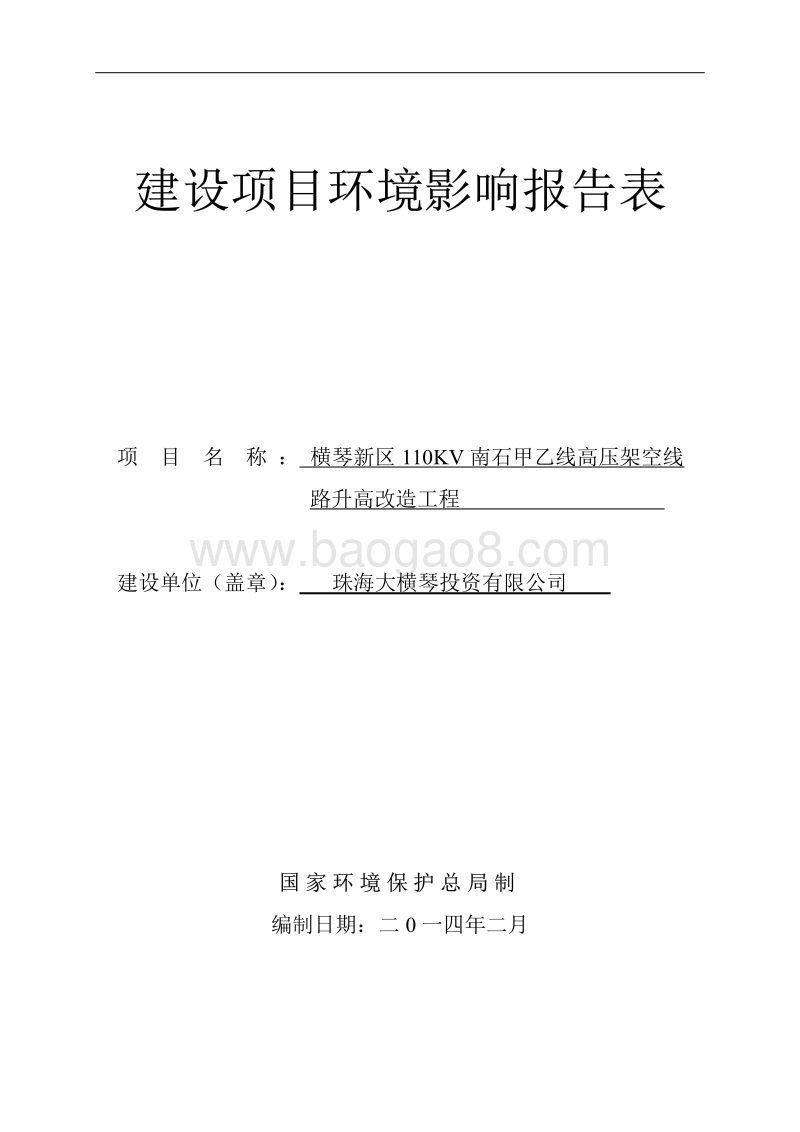

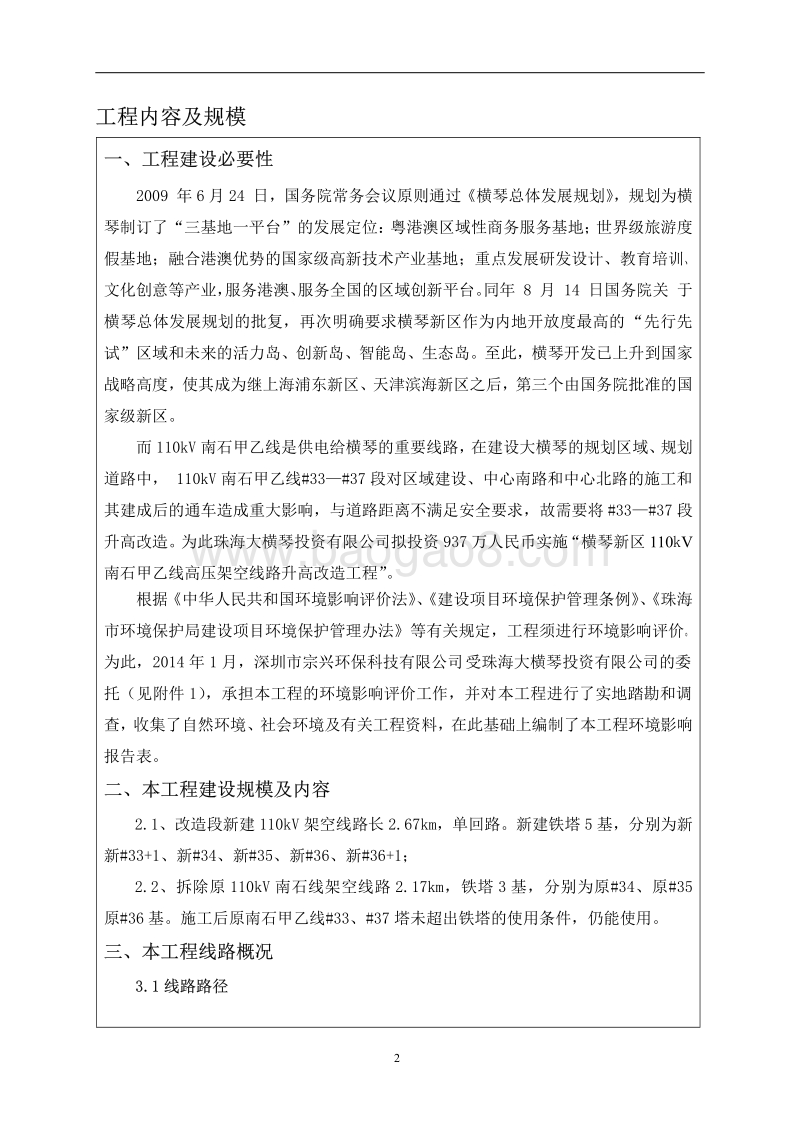

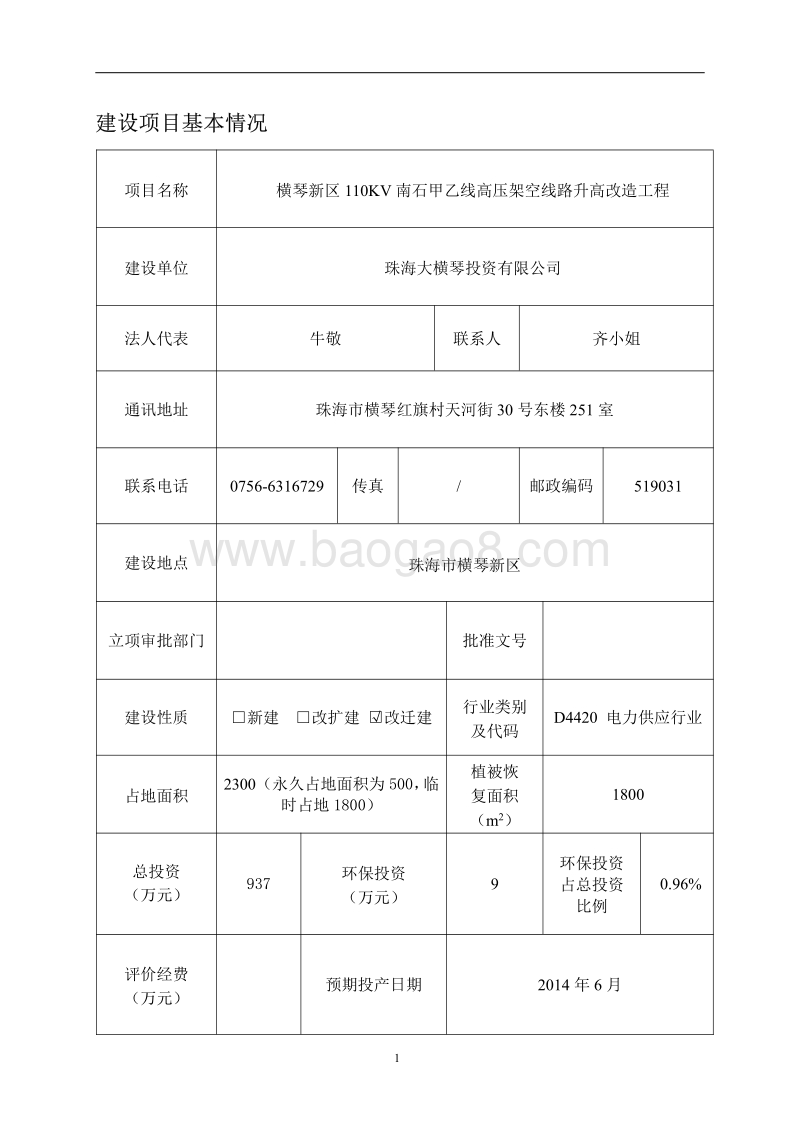

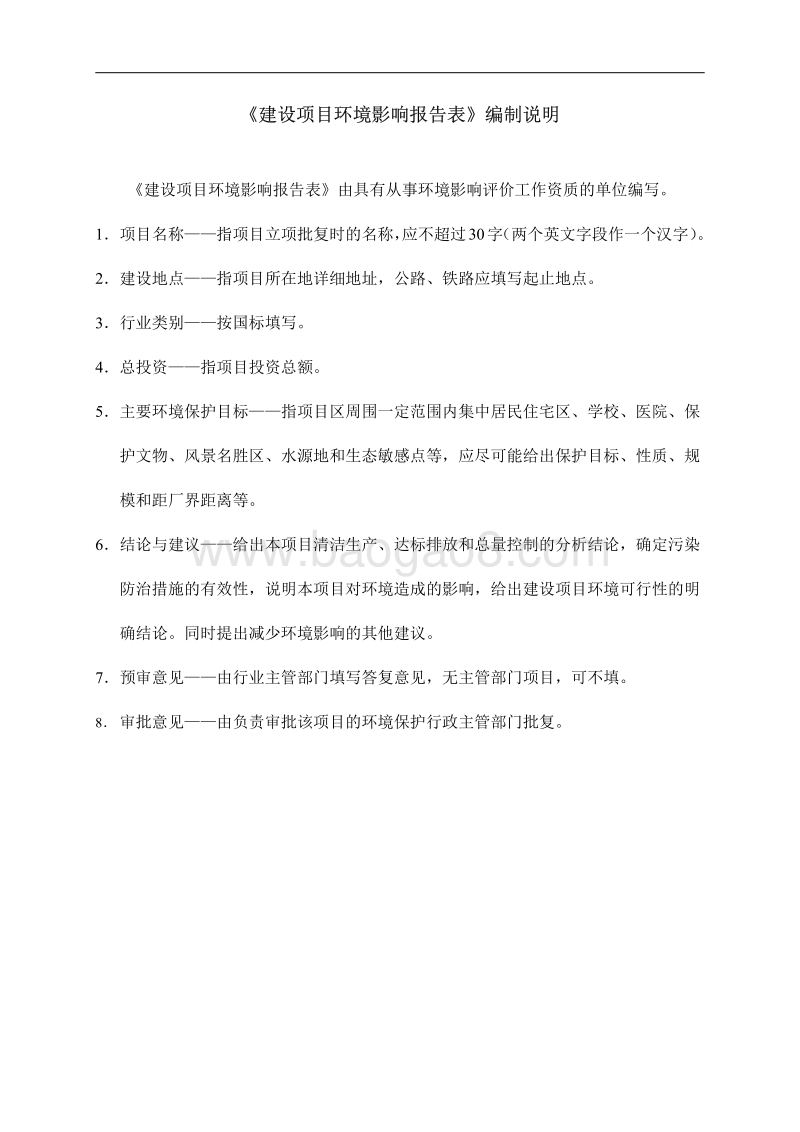

建 设 项 目 环 境 影 响 报 告 表项 目 名 称 ： 横琴新区 10KV南石甲乙线高压架空线路升高改造工程建设单位（盖章 ） ： 珠海大横琴投资有限公司国 家 环 境 保 护 总 局 制编制日期： 二 0一四 年 二 月建设项目环境影响报告表编制说明建设项目环境影响报告表由具有从事环境影响评价工作资质的单位编写。1 项目名称 指项目立项批复时的名称 ， 应不超 过 30字 （ 两个英文字段作一个汉字 ） 。2 建设地点 指项目所在地详细地址，公路、铁路应填写起止地点。3 行业类别 按国标填写。4 总投资 指项目投资总额。5 主要环境保护目标 指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规 模和距厂界距离等。6 结论与建议 给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明 确结论。同时提出减少环境影响的其他建议。7 预审意见 由行业主管部门填写答复意见，无主管部门项目，可不填。8 审批意见 由负责审批该项目的环境保护行政主管部门批复。1建 设 项 目 基 本 情 况 项目名称 横琴新区 10KV南石甲乙线高压架空线路升高改造工程建设单位 珠海大横琴投资有限公司法人代表 牛敬 联系人 齐小姐通讯地址 珠海市横琴 红旗村天河街 30号东楼 251室联系电话 0756-6316729传真 / 邮政编码 519031建设地点 珠海市横琴新区立项 审批部门 批准文号建设性质 新建 改扩建 改迁建 行业类别 及代码 D4420电力供应行业占地面积 2300（ 永久占地面积为 500， 临时占地 1800） 植被恢 复面积 （ m2） 1800总投资（万元） 937环保投资 （万元） 9 环保投资 占总投资 比例 0.96%评价经费 （万元） 预期投产日期 2014年 6月2工 程 内 容 及 规 模 一、 工程 建设必要性2009年 6月 24日 ， 国务院常务会议原则通过 横琴总体发展规划 ， 规划为横琴制订了 “ 三基地一平台 ” 的发展定位 ： 粤港澳区域性商务服务基地 ； 世界级旅游度假基地；融合港澳优势的国家级高新技术产业基地；重点发展研发设计、教育培训 、文化创意等产业 ， 服务港澳 、 服务全国的区域创新平台 。 同年 8月 14日国务院关 于横 琴 总 体 发 展 规 划 的 批 复 ， 再 次 明 确 要 求 横 琴 新 区 作 为 内 地 开 放 度 最 高 的 “ 先 行 先试 ” 区域和未来的活力岛 、 创新岛 、 智能岛 、 生态岛 。 至此 ， 横琴开发已上升到国家战略高度 ， 使其成为继上海浦东新区 、 天津滨海新区之后 ， 第三个由国务院批准的国家级新区。 而 110kV南石甲乙线是供电给横琴的重要线路 ， 在建设大横琴的规划区域 、 规划道路中， 110kV南石甲乙线 #33 #37段对区域建设、中心南路和中心北路的施工和其 建成后的通车造成重大影响，与道路距离不满足安全要求，故需要将 #33 #37段升高改造 。 为此 珠海大横琴投资有限公司 拟投资 937万人民币实施 “ 横琴新区 10kV南石甲乙线高压架空线路升高改造工程 ” 。根据 中华人民共和国环境影响评价法 、 建设项目环境保护管理条例 、 珠海市 环境保护局建设项目环境保护管理办法等有关规定 ，工程 须进行环境影响评价 。为 此， 2014年 1月 ，深圳市宗兴环保科技有限公司 受 珠海大横琴投资有限公司的委托 （ 见附件 1） ， 承担 本 工程 的 环境影响评价工作，并对 本 工程 进 行了实地踏勘和调查 ， 收集了自然环境 、 社会环境及有关工程资料 ， 在此基础上编制了本 工程 环境影响报告表。 二、 本工程 建设规模及内容2.1、 改造段新建 110kV架空线路长 2.67km， 单回路 。 新建铁塔 5基 ， 分别为新新 #33+1、新 #34、新 #35、新 #36、新 #36+1；2.2、 拆 除 原 110kV南 石 线 架 空 线 路 2.17km， 铁 塔 3基 ， 分 别 为 原 #34、 原 #35原 #36基。施工后原南石甲乙线 #33、 #37塔未超出铁塔的使用条件，仍能使用。三、 本工程 线路 概况3.1线路 路径3根据现场情况和结合线路停电实际操作和科学性 ， 经过与有关部门协商 ， 升高改造拟在原线路右侧 （ 即旧线路的西面 ） 沿着规划道路艺文二道西侧与横琴中心北路北侧 10米处走线 ， 经过地段为绿化带以及垃圾处理用地 （ 附线行平面坐标图 ） ， 改造范围从 110kV南石甲线塔 #33（乙线 #31）起至南石甲线 #37塔（乙线 #35塔）止。线路路径走向详见附图 3。3.2电压等级、回路数电压等级： 110kV。回路数： 架空线单回路。3.3杆塔、导线选型3.3.1本 工程新建 5基铁 塔，其中直线角钢塔 2基，型式为 ZY2,角钢转角塔 3基，型式为 JGU3。3.3.2线路 选用 导线 型号与原线路一致， 采用 LGJ-240/40型钢芯铝绞线，截面积亦与原线路保持一致 ， 为 451.54mm2。 底线采用 36芯 OPGW和 LGJ-45型稀土钢绞线 。3.4线路跨越情况升高改造拟在原线路右侧 （ 即旧线路的西面 ） 沿着规划道路艺文二道西侧与横琴中心北路北侧 10米处走线，经过地段为绿化带以及垃圾处理用地（附线行平面坐标图 ） ， 不涉及跨越其他电力线路、铁路和房屋等。3.5线路占地及土石方量（ 1） 线路工程占地项目 建设 总占地面积 0.23hm2， 其中永久占地面积为 0.05hm2， 临时占地 0.18hm2。每 个 铁 塔 基 础 运 行 期 占 地 为 10m 10m（ 均 为 永 久 占 地 ） ， 施 工 时 需 要 20m 20m的 用地，施工临建 区 临时 占地面积 0.03hm2。 项目占地类型主要为荒草 地和水域 。（ 2） 线路工程土石方量项目在建设过程中主要土石方施工为场地平整 、 基础施工 。 经分析计算 ， 项目建设需 开挖土石方量为 0.05万 m3， 回填土石方量 0.8万 m3（ 含砂袋围堰 250m3， 均为外购土石方 ） ， 废弃土石方量为 0.05万 m3， 废弃土方不用于场地回填 。 根据建设单位的意向，本工程废弃土石方外运至 “ 横琴中心沟北侧填筑工程 ” 场地回填 。四、 本工程 给、排水情况给水 ： 本工程用水接市政给水。4排水 ： 本工程 主要为施工期间产生的施工废水及施工人员产生的生活污水 ， 本工程 运行期间无废水产生。 本工程具体用水情况如表 1所示。表 1项目给排水平衡表项 目 用 水环节 用 水指 标 计 算 参 数 用 水量 排 放量 排 水去 向施 工期 施 工场 地 5L/m2 d230m210.6t/d0经 沉淀 后， 直接 回用 于施 工现 场施 工人 员 生活 用 水 210L/人 d5人 1.05m3/d0.945m3/d项 目不 设集 中生 活营 地， 施工 人 员 租住 于附 近出 租房 内， 产生 的 少 量生 活污 水经 现有 生活 污水 处 理 设施 预处 理排 入市 政污 水管道 ，最 后进 入 珠 海市 南区 水质 净化 厂 做 深度 处理五 、项目选址坐标以及 周边环境状 况5.1本工程 选址坐标详见表 2。表 2项目 新建输电线路路径 坐标塔 基 X坐 标 Y坐 标#3+1 9814.34 396082.46#34（ 新） 98798.968 395719.813#35（ 新） 987491.8 39524.93#36（ 新） 987063.042 396097.65#34+1 986592.438 39628.6055.2本工程周边环境状况项目所在地现状为荒地 ， 鱼塘及水域 ， 主要敏感点为 #37东侧约 60m处为四塘村 ，西侧约 60m处为三塘村，其余区域主体为荒地及鱼塘。本工程地理位置图见附图 1，四至图见附图 3。六、项目产业政策、规划符合性分析 6.1、 产业政策符合性分析本 工 程 属 于 输 变 电 工 程 及 电 网 改 造 和 建 设 ， 为 国 家 产 业 结 构 调 整 指 导 目 录（ 2011年 本 ） （ 2013年修正） 中鼓励类 项目 ，符合国家产业政策。6.2、 建设项目 当地环境区划的符合性6.2.1水环境功能区划 符合性分析根据 珠海市近岸海域环境功能区划修编 ，本项目最终受纳水体磨刀门水道 执行海水水质标准 （ GB3097 1997）中的二类标准，本项目运营期无废水产生 ， 对5区 域 的 水 环 境 质 量 无 影 响 ， 符 合 珠 海 市 近 岸 海 域 环 境 功 能 区 划 粤 府 办 199968号 中的相关规定。 6.2.2空气质量 环境功能区划符合性分析根据 珠海市环境空气质量功能区划的通知 以及 珠海市环境空气质量功能区修编 ，本工程所在区域的空气环境功能为二类区，本工程 运行期 无废气产生，对区域的环境空气质量 无 影响 ， 符合所在地 空气质量 环境功能区划。6.2.3环境噪声环境功能区划符合性分析根据 声环境质量标准 （ GB3096-2008） 、 珠海市声环境标准适用区划分 、 珠海市声环境标准适用区划修编报告 横琴总体发展规划 ， 本建设项目所在位置属 2类标准适用区 。 本工程 运行期 无 噪声 产生，对区域的环境 噪声 质量 无 影响。6.2.4选线及土地利用规划合理性分析本工程 选线符合当地的建设发展规划 。 根据 珠海市横琴新区市政基础设施工程专项规划 ， 本工程 走线主体为弹性绿地，即为用地功能未完全确定，具有可变性。就目前而言 ， 线路塔基占地占用空地以及挂线段远离环境敏感点 ， 见附图 3和附图 4。因此， 本工程 线路路径选线是合理的。6.2.5清洁生产原则的符合性清洁生产是指将污染防治战略持续地应用于生产全过程 ， 通过不断改进管理和推进技术进步提高资源利用率 、 减少污染物排放 ， 以降低对人类和环境的危害 。 清洁生产的核心是从源头做起 、 预防为主 ， 通过全过程的控制以实现经济效益和环境效益的统一。对于 本工程 的建设，其清洁生产内容主要体现在施工期，即绿色施工。6.2.5.1在环境管理体系指导下，对施工活动和施工现场布局精心安排和设计 ，减少施工对周围环境的影响。 6.2.5.2施工优先采用环保型设备。6.2.5.3施工过程中产生的建筑废物分类回收利用，做到资源合理回收利用 ， 提高资源利用率。6.2.5.4施工过程中产生的废水尽量回收利用作为场地洒水，降低施工扬尘。综合各种因素 ， 本工程 的建设能对当地经济建设发展起到积极的推动作用 ， 并 以资源高效利用和循环利用为核心 ， 以 “ 三 R” 为原则 ； 以低消耗 、 低排放 、 高效率为基本特征 ； 以清洁生产为重要手段 ， 达到实现物质资源的有效利用与生态的可持续发展。1与 本 项 目 有 关 的 原 有 污 染 情 况 及 主 要 环 境 问 题 一、原有的污染情况 本工程是线路改迁工程 ， 全部线路均位于珠海市横琴区 ， 沿线未发现无线电测向台 、 收信台 、 导航台站等重大电磁场 、 无线电干扰等污染源 。 总体上环境空气质量良好 。 与本项目有关的原有环境影响 ， 主要为 110kv南石线原架空输电线路产生的工频电磁场、无线电干扰及噪声对环境保护目标的影响。 二、工程所在区域主要环境问题 根据实地勘察 ， 本工程 周围不存在大型污染型企业 ， 区域声环境 、 大气环境较好 。现状工程跨水域 、 荒地 ， 沿线大部分地段植被发育 、 水土保持良好 ， 无较大的环境问题。2建 设 项 目 所 在 地 自 然 环 境 社 会 环 境 简 况 一、自然环境简况 1.1、地理位置本项目位于广东省横琴新区 ， 北接南琴路 ， 向南直达横琴中心区域 ， 是市区与横琴中心区联系的通道 。 地理位置见附图 1。珠 海 市 位 于 广 东 省 南 部 、 珠 江 口 西 岸 ， 濒 临 南 海 ， 在 北 纬 2148到 2227与 东 经11303到 11418之间 ， 南与澳门陆地相连 ， 东距香港 36海里 ， 北离广州 140km， 背靠拥有众多人口和经济相当发达的 “珠江三角洲 ”。横琴位于珠江出海口西侧 ， 东隔十字门水道与澳门相邻 ， 南濒南海 ， 西临磨刀门水道 ， 北与珠海南湾城区隔马骝洲水道相望 。 与澳门最近处相距 200米 ， 距香港 41海里 。南北长 8.6公里，东离宽 7公里，海岛岸线 76公里。现有陆地面积 67平方公里 ， 全部开发后将达 86平方公里 。 横琴岛是珠海 146个岛屿最大的岛 ， 横琴岛面积 86平方公里 ，是澳门面积的 3倍。1.2、 地 质 地 貌横琴岛原分大 、 小横琴岛 ， 两岛之间为十字门水域 （ 即中心沟 ） ， 70年代修筑起东 、西大堤 ， 将大 、 小横琴岛连成一体 。 全岛面积 86平方公里 ， 环岛岸线长 50公里 。 南部和北部多为山地，中部中心沟为东西向长条型养殖地。地貌类型有低山、丘陵、台地 、滩涂。岛上最高峰是脑背山，海拔高程为 457.7米，是珠海市第二高峰。勘察场地原始地貌单元为海陆混合沉积地貌 。 项目所在地现状为荒地 、 鱼塘及水域 ，沿线大部分地段植被发育。 1.3水 文 、 气 象 与 水 系珠海市位于北回归线以南 ， 地处南海之滨 ， 属于亚热带季风气候区 ， 海洋对本地气候的调节作用十分明显 ， 冬无严寒 ， 夏无酷暑 ， 温暖湿润 ， 日照充足 ， 热量丰富 。 多年平均气温 22.8 ， 最高气温多出现于 7 8月 ， 历年日最高气温 38.7 ， 最低气温多出现于 12 1月，历年日最低气温 3.0 ，多年平均日照时数 1868.4小时。珠海市为暴雨多发地区，降雨充沛，平均降雨日达 130 150天； 域内大陆地区多年平均 年均降水量 2146.3mm， 呈现由南向北递减的地区分布特征 ， 大多集中在汛期 410月 ， 约占全年的 83.8%。 前汛期 4 6月 ， 盛行西南季风 ， 水汽充沛 ， 与北方南下冷3空气相遇 ， 形成锋面雨 ； 后汛期 7 10月 ， 东南季风占优势 ， 太平洋以及南海生的热带气旋带来大量水汽 ， 出现强暴雨 ， 汛期形成洪涝灾害的锋面暴雨和热带台风暴雨 ， 多为强度大、范围广的短历时暴雨。 年平均相对湿度 为 79%。全年吹东北风和东南偏东风为主，风频分别为 11.2和 11.1，静风频率为 15.3。冬季盛行北风和东北风，夏季以西南及东南偏东风为主。年平均风速 2.7m/s。年平均约有 36天的风力大于 6级。 年常风向为 NE，其次为 E和 S。该区属台风多发地区，每年六至九月为盛行期。平均每年受台风影响的次数为 4.2次。 根据珠海气象台（ 1992-2011）的气象资料 ，气象要素年值统计如下：表 3珠海市区气象资料统计表项 目 数 值年 平均 风 速 (m/s) 2.7最 大风 速 (m/s)及 出现 的时 间 31.4相 应风 向： E出 现时 间： 193年 9月 17日年 平均 气温 （ ） 2.8极 端 最 高 气 温 （ ） 及出 现的 时间 38.7出 现时 间： 205年 7月 19日极 端 最 低 气 温 （ ） 及出 现的 时间 3.出 现时 间： 196年 2月 21日年 平均 相对 湿度 （ %） 79年 均降 水量 （ m） 2146.3年 最大 降 水量 （ m） 及出 现的 时间 最 大值 ： 2894.6m出 现时 间： 208年年 最小 降 水量 （ m） 及出 现的 时间 最 小值 ： 126.9m出 现时 间： 201年年 平均 日 照 时 数（ h） 186.41.4土壤、植被 项目区土壤类型为赤红壤 。 珠海市气候温暖 ， 雨量充沛 ， 植被类型为亚热带季风常绿阔叶林 。 常见的有大戟科 、 桑科 、 樟科 、 棕榈科 、 桃金娘科 、 栖草科 、 梧桐科 、 壳斗科等 。 典型植物有猪笼草 、 白藤 、 黄藤 、 刺葵 、 黄藤 、 蛇王藤 、 龙珠果 、 许树 、 秋茄树 、桐花树、老鼠勒、厚藤、草海桐、白背荆、田葱、草眼草、红毛草等。 项目区植被属亚热带季风常绿阔叶林 ， 周边区域植被覆盖较好 。 项目区的土壤类型主要为赤红壤，土壤质地为粉质粘土。4二、 社会环境简况2.1区域环境概况珠海市行政区划由香洲区 、 金湾区 、 斗门区三区组成 ， 并设计了四个功能区 横琴经济开发区、万山海洋开发试验区、高新技术产业开发区、高栏经济技术开发区 。 珠海市行政辖区的范围，总面积约 7653km2，其中陆域面积约 1687.8km2。2.2珠海市社会经济现状珠海市位于广东省南端 ， 珠江口伶仃洋海湾的西侧 ， 南临南海 ， 东与深圳 、 香港隔海相望 ， 西与台山 、 新会毗邻 ， 北与中山市接壤 ， 市区南部与澳门陆地相连 。 东距香 港36海里，离香港最大海岛大屿山仅 3海里，北至广州约 140km。2012年全市实现地区生产总值（ GDP） 1503.81亿元，比上年增长 7.0%。其中，第一 产 业 增 加 值 38.84亿 元 ， 增 长 3.9%， 对 GDP增 长 的 贡 献 率 为 1.3%； 第 二 产 业 增 加 值796.28亿元 ， 增长 6.5%， 对 GDP增长的贡献率为 50.5%； 第三产业增加值 668.70亿元 ，增 长 8.0%， 对 GDP增 长 的 贡 献 率 为 48.2%。 三 次 产 业 的 比 例 由 2.6:54.4:43.0调 整 为2.6:52.9:44.5。 现代服务业增加值 374.47亿元 ， 增长 7.8%， 占 GDP的 24.9%。 民营经济增加值 482.16亿元，增长 8.8%，占 GDP的 32.1%。2.3横琴新区社会经济现状横琴处于东亚中心位置 ， 珠江出海口西侧 ， 东隔十字门水道与澳门相邻 ， 南濒南海 ，距南海国际航线大西水道 4海里 ； 北距洪湾保税区不到 1公里 ； 西接磨刀门水道 ， 与珠海 西区一衣带水，距珠海机场约 8公 里，距珠海港 34公 里；与澳门三岛隔河相望，最近处相距 200米， (珠澳 )莲花大桥建成后，与澳门连成一体，成为内地通往澳门的第二个 陆 路 通 道 ， 距 澳 门 机 场 3公 里 ； 距 香 港 41海 里 。 横 琴 毗 邻 港 澳 ， 处 于 “一 国 两 制 ”的交汇点和 “内外辐射 ”的结合部，地理位置极为优越。2012年，横琴新区开发建设全面展开，城市基础设施和产业项目同步加快建设 ， 投资项目入驻日趋踊跃，各项经济指标快速增长，总体实现了 “ 三年大变化 ” 的目标 ， 在全市新一轮大发展中增长极和发动机的角色得到初步显现。各项经济指标持续增长 ， 增速在全市各行政区和功能区中保持较大幅度的领先地位 ， 并在全市的各单项经济指标的比例明显增大 ， 固定资产投资已大幅度超过高栏 ， 稳居全市第二名 。 此外 ， 实际利用外资及实际利用内资的规模也大幅度增长，在全市处于领先地位。 2012年 ， 全区累计完成固定资产投 资 166.84亿元 ， 总额占全市固定资产投 资 21.2%，5新增固定资产投资占全市新增部分的 31.2%。 年度内 ， 横琴新区基础设施建设深入推进 ，累 计约 30公 里的市政道路实现竣工通车；琴韵变电站建成投入使用；对澳供电线路及高压天然气管道改造完成 ； 横琴二桥施工正式启动 ； 横琴口岸枢纽过渡期通关设施及横琴二线通道加快建设 ； 以长隆国际海洋度假区为代表的产业项目建设亦加快推进 ， 横琴金融产业服务基地 、 企业总部基地顺利建成 ， 长隆酒店及海洋王国已见雏形 ， 其余项目的建设也在加快进行中 。 大规模的城市开发建设为横琴新区经济的快速增长作出了重要贡献 ， 全年建筑业增加值达 12.80亿元 ， 占全区 GDP总量的 65.71%， 占全区第二产业增加值 98.54%。2.4、区域功能地位及发展规划横琴为发展新区 ， 原有区域主体为山地和荒地 ， 近年来横琴区域发展较快 ， 根据 横琴总体发展规划 ，横琴区规划如下 :位于大 、 小横琴山之间 ， 中心沟两侧 ， 重点发展具有创新引领功能的科教研发和高新技术产业等，打造开放型区域科技创新体系，提升横琴的科技创新能力和水平。 教学区 。 位于环岛东路以东 、 口岸服务区南侧 ， 充分利用港澳国际化专业人才培 训资源优势，建立高端专业人才培训基地，突出教育、培训方面的 “ 聚 合效应 ” ， 与科技研发基地、高新技术产业区共同构建 “ 产学研 ” 综合体。 综合服务区 。 位于区位良好的中心沟东部 ， 是横琴岛的综合服务中心 ， 建设服务全岛的行政办公、商业金融、文化体育、教育医疗等公共服务设施。 文化创意区 。 位于环境幽静的中心沟中部 ， 大力发展设计业 、 广告业 、 传媒业等服务产业 ， 提高传统制造业的文化附加值 ； 积极引进港澳及国际先进的文化创意和管理公司，开发具有国际竞争力的动漫、影视、广告等文化产品。 科技研发区 。 位于自然环境优良的中心沟西部 ， 通过集聚科技资源 ， 吸引国内外高科技公司和高端人才，建设高水平研发中心，推进高新技术成果转化和产业化 ， 提升自主创新能力。 高新技术产业区。位于横琴西北角地势平整的大小芒州，主要发展电子信息 、生物制药 、 新能源 、 航空零配件等高科技产业 ， 努力建设成为自主创新和科技转化能力强的生态型高新技术产业基地。6环 境 质 量 状 况 建设项目所在地区域环境质量状况及主要环境问题 一 、 本工程所在区域环境的功能属性见表 4。表 4本工程 所在区域 环境功能属性一览表编 号 项 目 类 别1 水 环境 功能 区 项 目受 纳水 体为 磨刀 门水 道 ， 根 据 珠 海市 近岸 海域 环境 功能 区划 修编 ， 水 域功 能均 为 海 域二 类 。 见附 图 52环 境空 气质 量功 能区 珠海 市环 境空 气质 量功 能区 划分 （ 珠环 201357号 ） ， 本项 目所 在区 域的 空气 环境 功能 为 二 类区 。 见 附图 63 声 环境 功能 区 根 据 珠 海市 声环 境标 准适 用区 划分 （ 珠环 201357号 ） ，本 项目 所在 区域 的声 环境 功能 为 2类 区。 见 附图 74是 否基 本农 田保 护区 否5是 否风 景保 护区 否6 是 否水 库库 区 否7是 否在 水源 保护 区内 否二 、 本项目所在区域的环境质量现状2.1、 大气 环境质量 现状本报告 引用 横琴新区马骝洲交通隧道 （ 横琴第三通道 ） 新建工程环境影响报告书 （ 2013年）中横琴区的检测结果，具体如下：检测点 ： 1#白沙村 （ 距离本项目约 2.3km） 、 2#翔翼航空技术公司西侧 （ 距离本项目约 1.6km）检测单位： 广州化工分析测试中心有限公司检测时间： 2013年 9月 21日 9月 27日监测结果及评价结果如下： 表 5空气环境质量监测数据 （单位： m g/m3）监 测点 监 测统 计 结果 小 时浓 度 日 均浓 度COSO2 NO2 PM10 TSP1#白 沙村 旧址 浓 度范 围 0.61.20.20.0610.10.570.630.810.840.96最 大占 标率 12%12.%28.5%54%32%超 标率 0 0 0 0 02#翔 翼航 空技 术公 司西 侧 浓 度范 围 0.61.30.190.650.90.590.640.70.860.95最 大占 标率 13.0%13.0%29.5%51.3%31.6%超 标率 0 0 0 0 0标 准值 10 0.5 0.2 0.15 0.37由上表可以看出， 各 项指标均达到 环境空气质量标准 (GB3095-2012)二级标准，区域空气环境质量良好。 2.2、水环境质量 现状项目最终受纳水体为 磨刀门水道 。 根据 2012年度珠海市 海洋 环境状况公报 ， 磨刀门水道处于 国家海水水质 劣四类 标准 。 说明项目周边海域水质 较差 ， 主要原因是沿岸的生活污水未完全处理达标而排放。 2.3、声环境质量 现状为了解本工程周围的 声 环境现状 ， 我 公司 委托深圳市清华环科检测技术有限公司 于2014年 1月 22日 对 本 工 程 周 围 的 噪 声 进 行 了 现 状 监 测 ， 监 测 方 法 及 仪 器 见 表 6， 监 测结果见表 7。 表 6声环境现状监测方法及仪器检 测 项 目 检 测方 法 方 法标 准号 仪 器名 称及 型号 测 量范 围噪 声 声环 境质 量标 准 GB3096-20 AW6218B噪 声仪 30 10dB表 7声环境现状监测结果表 单位： dB（ A）序 号 检 测点 /位 置 昼 间 夜 间1# #3+1 56.9 48.72# #34（ 新） 5.6 4.73# #35（ 新） 54.3 45.04# #36（ 新） 52.8 4.55# #36+1 54.6 43.7根 据 现 状 监 测 结 果 ， 在 监 测 期 间 监 测 结 果 均 能 达 到 声 环 境 质 量 标 准 （ GB3096-2008） 2类标准 。3.4、电磁环境质量状况为了解本工程周围的电磁环境现状 ， 我 公司 委托深圳市清华环科检测技术有限公司对工程周围的工频电场、工频磁场、无线电干扰进行了现状监测，有关情况如下：3.4.1监测时间2014年 1月 22日。3.4.2监测方法及仪器8表 8电磁 环境质量监测方法及仪器检 测项 目 检 测方 法 方 法标 准号 仪 器名 称及 型号 测 量范 围工 频电 场 工 频磁 场无 线电 干扰 高压 交流 架空 送电线 路 、 变 电站 工频 电场和 磁场 测量 方法 交流 输变 电工 程电 磁 环境 监测 方法 （试 行 ） DL/T98-205（ HJ681-2013） HI-3604工 频磁 场强 度测 试仪 (1V/m 19kV/m)（ 0.1mG 20G） 高 压架 空送 电线 、 变电 站无 线电 干扰 测量 方 法 GB/T749-202KH390全 自动 电磁 干扰 测试 仪 0 120dB( V/m)3.4.3监测布点根据项目周围环境保护目标情况及国家有关技术规范的要求 ， 本工程 监测评价因子为 工频电场、工频磁场、无线电干扰 。 现状监测设 4个监测点 位，并在原线路处设置 1个 监测断面 ， 其 中监测断面上距起点 20米 处进行无线电干扰全频监测。 环 境现状监测点布置见附图 3。 1#(五塘尾 )、 2#（ 迁改后新 #35） 、 3#（ 原 #35监测断面 ） 、 4#（ 三塘村 ） 、5#（四塘村 ） 。3.4.4监测结果与评价无线电干扰、工频电场、工频磁场现状监测结果见表 9、表 10、表 11。表 9无线电干扰（频率为 0.5MHz时）现状监测结果表 dB( V/m)0m 2m 4m 8m 16m 20m42.1 41.9 41.7 41.5 41. 40.932m 1# 2# 3# 4# 5#40.1 38.6 36.3 40.9 36.8 38.3表 10无线电干扰 全频 监测结果表 dB( V/m)测 量点 位 0.15MHz0.5MHz1.0MHz 15MHz3.0MHz6.0MHz10MHz15MHz30MHz20m46.143.239.139.40.641.740.335.935.69表 1电磁环境现状监测结果表序 号 检 测点 /位 置 工 频电 场 (kV/m) 工 频磁 场 (nT)水 平方 向 垂 直方 向 综 合值 水 平方 向 垂 直方 向 综 合值1 1# 0.100.1800.21 0.350.530.642 2# 0.1050.1760.2050.380.59 0.7133#0m2.062.062.53 12.615.720.85m1.891.892.41 12.512.719.610m1.321.321.72 12.412.917.815m1.071.071.46 12.112.618.220m1.061.061.3 1.31.917.925m0.8160.8161.1 9.5310.715.430m0.760.760.8929.210 14.940m0.730.730.7698.710.313.850m0.630.630.858.610.212.94 4# 0.1090.170.2030.360.430.565 5# 0.1060.1570.1890.340.460.57根 据 表 9 11中 的 监 测 结 果 可 知 ， 本 工 程 原 架 空 线 路 监 测 断 面 上 工 频 电 场 强 度 水平分量 在 0.636 2.06KV/m之间 ， 垂直分量在 0.445 1.55KV/m之间 ， 综合值在 0.7692.53KV/m之间 ； 工频磁场强度 水平分量 在 10.2 15.7nT， 垂直分量 在 8.66 12.6nT之间 ， 综 合 值 在 12.9 20.8nT之 间 ， 工 频 电 场 强 度 及 工 频 磁 感 应 强 度 分 别 满 足 4kV/m、0.1mT的 推 荐 限 值 要 求 ， 原 架 空 线 路 无 线 电 干 扰 值 在 41.1dB 46.1dB（ V/m） 之 间 ，距 边 导 线 外 20m处 0.5MHz无 线 电 干 扰 值 为 43.2（ V/m） ， 低 于 46dB（ V/m） 的 标 准限 值 。 通过现场监测 ， 本工程沿线 及现状各敏感点 区域的工频电场强度 、 工频磁场强度和无线电干扰水平均满足相应评价标准的要求，本工程所在区域电磁环境质量良好。 3.5、生态环境现状本工程线路路径经过区域目前植被生长较好 ， 生态环境质量较好 。 工程区域不涉及国家、省、市县设立的保护林区。据调查，工程区域内无自然保护区、风景名胜区 、 森林公园等，区域内植被种类较少，生物多样性较低，未发现珍稀保护动植物。10主 要 环 境 保 护 目 标 根据输电线路所在地区环境特征 ， 结合本输电线路运行期间产生的污染因子及工程施工期影响，确定 本工程 主要环境保护目标为线路附近的三塘村及四塘村，详见表 12；本工程 线路迁移前后与敏感点相对位置基本不变。表 12主要环境保护目标序 号 环 境保 护目 标 与 线路 的 相 对位 置 与 新 线 路 边 导 线的 最近 距离 （ m） 敏 感点 特征 现 存或 将来 可 能的影 响因 素1 三 塘村 #37塔 西侧 约 60m自 然村 约 150人 施 工扬 尘、 噪声 、 无线 电干 扰2 四 塘村 #37塔 东侧 约 60m自 然村 约 130人1评 价 适 用 标 准 一、评价标准 1.1、 HJ/T24 1998 500kV超高压送变电工程电磁辐射环境影响评价技术规范 ；1.2、 GB15707 1995高压交流架空送电线无线电干扰限值1.3、 HJ/T10.3 1996电磁辐射环境影响评价方法与标准1.4、 DB44/26 2001水污染物排放限值1.6、 GB12523 2011建筑施工场界环境噪声排放标准1.7、 GB3096-2008 声环境质量标准 1.8、 GB3838-2002 地表水环境质量标准 1.9、 GB3095-2012 环境空气质量标准 参照 500kV超高压送变电工程电磁辐射环境影响评价技术规范 （ HJ/T24 1998）的规定确定本工程评价范围、评价因子及评价重点。 二、评价范围通过现场调查及工程分析 ， 结合 本工程 的工程特点和该区域的环境特征 ， 本工程 施工期声环境 、 空气环境和生态环境的评价范围是线路两侧各 200m。 本工程 运行期工频电磁 场 评 价 范 围 是 线 路 走 廊 外 两 侧 各 30m； 无 线 电 干 扰 评 价 范 围 是 线 路 走 廊 外 两 侧 各2000m，重点评价 100m范围内。声环境评价范围是线路走廊外两侧 30m及线路敏感点 。三、评价因子本工程 施工期的评价因子是扬尘 、 生态保护 、 施工噪声 。 运行期的主要污染物是工频电磁场 、 无线电干扰 、 噪声 ， 因此 本工程 运行期的评价因子是工频电磁场 、 无线电干扰、噪声。 四、评价重点本工程 施工期重点评价施工扬尘、生态保护、施工噪声。本工程 运行期重点评价工频电磁场、无线电干扰、噪声。12环 境 质 量 标准1、 本 项 目 周 围 水 环 境 磨 刀 门 水 道 为 二 类 水 功 能 区 ， 根 据 珠 海 市 近 岸 海 域 环境 功 能 区 划 修 编 ， 磨 刀 门 水 道 执 行 海 水 水 质 标 准 （ GB3097 1997） 中 的 二 类标准 2、环境空气质量 执行中华人民共和国环境空气质量标准（ GB3095-2012）的二级标准。 3、 声环境执行 声环境质量 标准 （ GB3096-2008） 中的 2类标准 ， 标准限值见表 13。 表 13环境质量标准一览表环 境 要 素 适 用标 准 标 准限 值 单 位大 气 环境 空气 质量 标准 （ GB3095-2012） 中的 二级 标准 取 值时 段 SO2NO2PM10PM2.5g/m 3标 态小 时平 均 5020日 平均 1508015075年 均值 60407035地 表 水 环 境 海 水水 质标 准（ GB3097-197二 类 CODMn Mg/LB5 3无 机氮 （ 以 N计 ） 0.3硫 化物 0.5石 油 类 0.5声 环 境 声环 境质 量标 准(GB3096 208)2类 标准 昼 间 60夜 间 5 dB（ A）4、 电磁场 执行标准 500kV超高压送变电工程电磁辐射环境影响评价技术规范 （ HJ/T24 1998）推荐值。表 14电磁场 执行标准居 民区 环境 评 价标 准 标 准来 源工 频电 场 4kV/m 50kV超 高压 送变 电工 程电 磁辐射 环境 影响 评价 技术 规范 (HJ/T24-198)工 频磁 0.1mT13污 染 物 排 放 标准1、 高压交流架空送电线无线电干扰限值 （ GB15707 1995）2、 建筑施工场界环境噪声排放标准 （ GB12523 2011）4、 固 体 废 物 管 理 应 遵 照 中 华 人 民 共 和 国 固 体 废 物 污 染 环 境 防 治 法 和 广东省固体废物污染环境防治条例的相关规定。5、 该 项目位于珠海市南区水质净化厂 集污 范围 内 ， 项目不设置集中生活营地 ，租住于附近出租房 ， 利用现有生活污水处理设施处理后经市政污水管道排入 珠海市南区水质净化厂 作后续处理 ， 执行 广东省地方标准 水污染物排放限值 (DB44/26 2001)第二时段三级标准。 表 15无线电干扰 执行标准
