XX风电场升压变电站工程环境影响评价报告表.doc

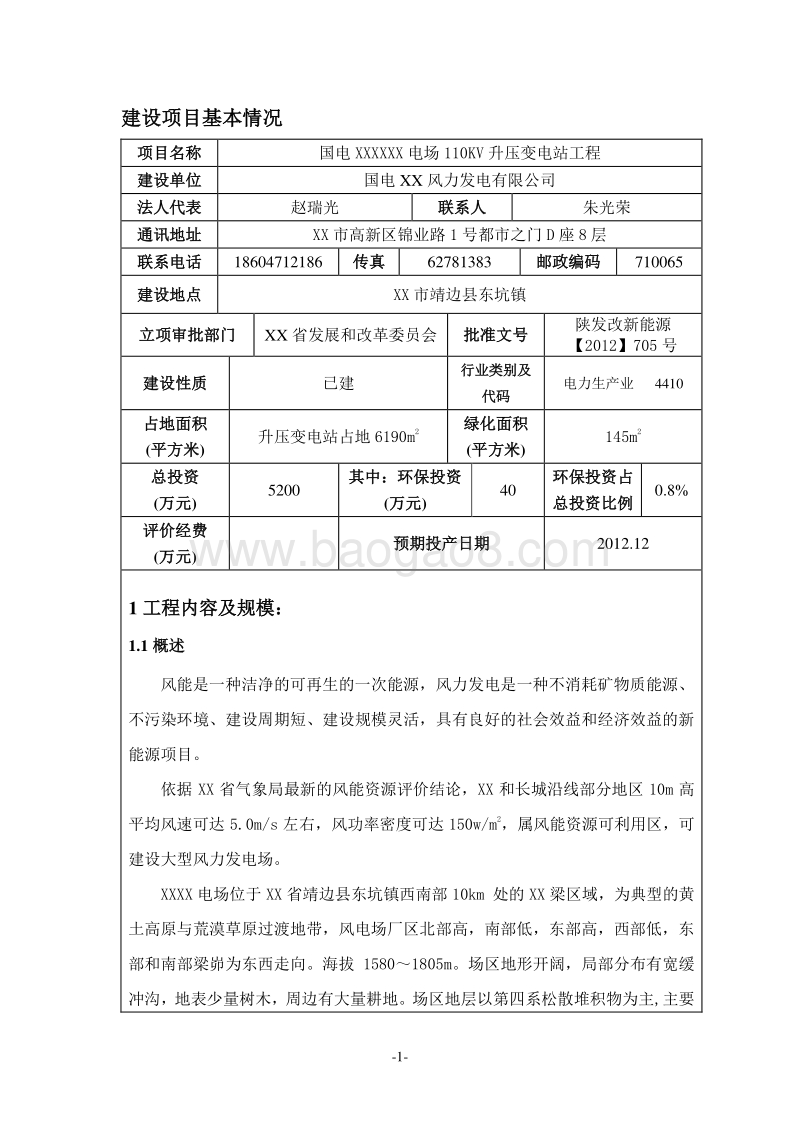

-1- 建设项目基本情况 项目名称 国电 XXXXXX电场 110KV升压 变电站 工程 建设单位 国电 XX 风力发电 有限公司 法人代表 赵瑞光 联系人 朱光荣 通讯地址 XX市高新区锦业路 1号都市之门 D座 8层 联系电话 18604712186 传真 62781383 邮政编码 710065 建设地点 XX市靖边县 东坑镇 立项审批部门 XX 省发展和改革委员会 批准文号 陕发改新能源【 2012】 705号 建设性质 已建 行业类别及 代码 电力生产业 4410 占地面积 (平方米 ) 升压变电站 占地 6190m2 绿化 面积 (平方米 ) 145m2 总投资 (万元 ) 5200 其中：环保投资 (万元 ) 40 环保投资占 总投资比例 0.8% 评价经费 (万元 ) 预期投产日期 2012.12 1 工程内容及规模： 1.1 概述 风能是一种洁净的可再生的一次能源，风力发电是一种不消耗矿物质能源、不污染环境、建设周期短、建设规模灵活，具有良好的社会效益和经济效益的新能源项目。 依据 XX 省气象局最新的风能资源评价结论， XX 和长城沿线部分地区 10m 高平均风速可达 5.0m/s 左右，风功率密度可达 150w/m2，属风能资源可利用 区，可建设大型风力发电场。 XXXX 电场位于 XX 省靖边县东坑镇西南部 10km 处的 XX 梁区域，为典型的黄土高原与荒漠草原过渡地带，风电场厂区北部高，南部低，东部高，西部低，东部和南部梁峁为东西走向。海拔 1580 1805m。场区地形开阔，局部分布有宽缓冲沟，地表少量树木，周边有大量耕地。场区地层以第四系松散堆积物为主 ,主要 -2- 由风积状粉土夹粉质粘土层组成。 青银高速横贯靖边县东西，对外交通较为便利。 国电 XX 风力发电 有限公司分期 开发建设的 XXXX 电场工程规划装机容量198MW， 目前已建设了三期 。 前三期工程的环境影 响评价均由 XX 省气候中心 分别于 2010年 7月、 2011 年 2月、 2011年 3月 编制了 国电 XX 靖边 XX 梁 49.5MW风电场工程环境影响报告表 ， XX市环境保护局 分别于 2010年 12月 14日 和2011 年 6 月 15 日 以榆政环发 2010 291 号文 、 2011 145 号文、 2011 146号文 对报告表进行了批复。 国电 XX风力发电 有限公司已开发建设的 XXXX电场建设了一个 110KV升压站，风力发电机与 35kV 箱式变电站组合方式为一机一变 单的元接线 方案，每台风机设一台箱式变电站，箱式变基础与电力电缆沟相连。 本次评 价主要为 XXXX电场升压站 工程， 根据环保部相关规定，风电场内部风力发电机组的箱式变电站与 110KV 升压站之间的电力输送线路采用 35KV 架空线路 ，其 35KV输电线路属豁免管理范畴 。 公司将风电场的电力通过升压站升压后送至升压站外第一个铁塔。其外送的输电线路的产权属电力部门 ，该风电场送出工程由 XX 电力科学研究院于 2012 年 10月编制了国电 XXXX 电场送出工程环境影响报告表， XX 省环境保护厅于 2012 年 11 月 12 日以陕环评批复 2012 761 号文对该报告表进行了批复。 故本次环评为风电场内 110KV升压站工程。 依照中华人民共和国环境影响评价法和环境保护部令第 2 号建设项目环境影响评价分类管理名录等有关规定， 国电 XXXXXX电场 110KV 升压站 工程 应编制环境影响报告表。 2012 年 9 月， 国电 XX 风力发电 有限公司 正式委托 核工业二三研究所 承担该项目环境影响评价工作，编制环境影响报告表。 由于 各种原因，未能及时开展环评工作。 本 风电场 110KV 升压站 工程已投入运行，故本评价为补做环评。 1.2 地理位置与交通 靖边县地理位置优越，交通便利。全县公路总里程达到 3745.142km，公路网密度达到 40km/100km2。 榆靖高速、靖王高速、靖安高速、子靖高速均以建成通车， -3- 307 国道、 204 省道、 206 省道贯穿县境。截至 2008 年年底，全县实现了村村通公路，县城与各乡镇“一小时交通圈”已基本形成。形成以县城为中心、高速公路为骨架、县乡村公路为网络、纵横相贯、四通八达的公路网。 风电场通过乡村公路至东坑镇，东坑镇经过吴定高速公路和 307 国道，交通较为便利。 项目地理位置见图 1。 1.3 工程内容及规模 1.3.1 工程内容 本工程为风电场 110KV升压变电站 工程建设。 风电场升压变电站工程在风电场建设中同期建设，输电线路建设已于 2012年 8月建设完成。 本项目的工程组成见表 1。 表 1 工程组成表 （ 1） 升压变电站 升压变电站 长 91.3m，宽 67.8m，占地面积 6190m2，变电站的总体建设规模为：升压站设置 2 台 SFZ10 100000/110/35kV 油浸风冷三相双卷 有载调压 升压 变压器 。 110kV出线 1回； 110kV配电装置采用户外半高式布置， 35kV配电装置采用户内成套配电装置；高压电机采用高压单机补偿及高压软启动器启动，均为户内成套配电装置 ， 主要设备见表 2。 升压变电 站平面布置见图 2。 工程类别 项目 工程内容 主体工程 主变电区 主要用于安装各类变压设备，包括电力变压器、 110kV断路器、电流互感器、避雷器、隔离开关、避雷针等。 35kv配电室 主要用于放置高压开关柜、高压补偿柜和高压软件启动器柜等设备。 控制室 主要用于放置各类监视屏幕和光端机、控制柜等。 配套工程 办公用房 包括值班室、资料室、工具间、设备间和卫生间等。 环保工程 事故油池 设 事故油池，有效容积为 40m3。 生活废水 生活污水经化粪池处理后进入 300m3防渗污水池，用于 集控中心 场区绿化或农灌。 -4- -5- 表 2 主要设备表 -6- 编号 设备名称 型号及规格 单位 数量 1 主变压器 SFZ10-100000/110， 115 81.25%/36.75KV， YN， d11 台 2 2 中性点设备套 套 2 110KV主要设备 3 断路器 SF6断路器 LW-126, 2000A,40KA 组 3 4 隔离开关 GW4-126/ D/ 2000A,双接地 组 4 5 隔离开关 GW4-126 D/ 2000A,单接地 组 3 6 电流互感器 LB6-126， 1600/1A 只 3 7 电流互感器 LB6-126， 1600/1A 只 6 8 电容式电压互感器 TYD 110 0.02F 只 3 9 电容式电压互感器 TYD 110 0.01F 只 1 10 避雷器 YH10W 108/281 只 3 11 避雷器 YH10W 102/266 只 3 12 支柱绝缘子 ZSW-110 只 4 35KV主要设备 13 高压 开关柜 KYN 40.5 31.5kV 面 22 14 无功补偿装置 SVC成套装置， 20MVAR 套 2 15 接地变压器及接地电阻 DKSC-800/35， 40 套 2 16 场用变压器 S10-400/35 台 1 17 共箱母线 40.5kV,2500A 米 25 其它主要设备材料 18 0.4KV开关柜 19 构架避雷针 20 独立避雷针 （ 2） 110kV输电 线路 风电场所发电能先通过 35kV 架空线路将电能输送至 110kV 升压 变电所围墙外，再采用同截面的电力电缆分别引接至风电场 110kV升压变电所 35kV开关柜，实现与电网的连接。再通过 110kV 升压变电站以 110kV 线路接入统万变电所，纳入 XX 电网。 升压站 输电 线路为 110kV 单回架空线路， 由 风电场升压变电站 以 1回 110kV 线路送入 330kV 统万变电站， 110kV 升压变电站距统万变电站线路长度约 30.5 公里，导线型号为 LGJ-2 300。由升压站外第一座输电铁塔至统万变电站的输电线路产权属电力部门，并已编制了环境影响评价报告。 （ 3） 依托工程 风电场在一期工程建设了集控中心， 升压 变电站在风电场建设中已一并建设， -7- 升压变电站 按无人值班、少人值守的原则设计 ， 按运行人员定期或不定期巡视的方式运行。目前 安排 5 人对变电站进行不定期的维护检修，所以其生活保障、生活垃圾、生活污水的处理设施以及人员的管理依托风电场 建设的集控中心 ，不再单独设立相应的设施。 集控中心包括管理生活区和变电站生产区。生活区主要依托一期中控楼、地下水泵房、车库既油品库等建筑物、宿舍、办公室、会议室及接待室。 生活用水、杂用水及消防用水 ，依托一期 建 设的 生活 蓄水 池 （ 100m3）、 消防蓄水 池 （ 200m3）。 生活污水处理依托一期建 设的化粪池处理后，排入二期新建的防渗污水池（ 300m3），用于场区绿化或农灌。 1.4 编制依据 1.4.1有关法律、法规、标准、导则、规范及规程 1.4.1.1 采用的法律 （ 1）中华人民共和国环境保护法， 2002 年 10月 28日； （ 2）中华人民共和国环境影响评价法， 2003年 9月 1日； （ 3）中华人民共和国水污染防治法， 1996年 5月 15日； （ 4）中华人民共和国大气污染防治法， 2000年 9月 1日； （ 5）中华人民共和国噪声污染防治法， 1997年 3月 1日； （ 6）中华人民共和国固体废 物污染环境防治法， 2005年 4月 1日； （ 7）中华人民共和国水土保持法， 1991 年 6月 29日； （ 8）中华人民共和国土地管理法， 1999 年 1月 1日； （ 9）中华人民共和国清洁生产促进法， 2002年 6月 29日； （ 10）中华人民共和国电力法， 1995 年 12月 28日。 1.4.1.2 采用的法规 （ 1）中华人民共和国国务院令第 253 号建设项目环境保护管理条例； （ 2）国家环境保护总局环发 2003第 14 号令建设项目环境保护分类管理名录； -8- （ 3）国家环境保护局 1997第 18号令电 磁辐射环境保护管理办法； （ 4）中华人民共和国国务院令第 239 号电力设施保护条例， 1998年 1月7日； （ 5）全国生态环境保护纲要， 2000年 12月 20日； （ 6）中华人民共和国国家经济贸易委员会、中华人民共和国公安部第 8 号令电力设施保护条例细则； （ 7）国家电网科 200485号国家电网公司环境保护管理办法（试行）； 1.4.1.3有关标准 （ 1）声环境 质量 标准（ GB3096-2008）； （ 2）高压交流架空送电线无线电干扰限值（ GB15707-1995）。 1.4.1.4有关 技术导则 （ 1）环境影响评价技术导则（ HJ/T2.1 2.3-93）； （ 2）环境影响评价技术导则 声环境（ HJ/T2.4-93）； （ 3）环境影响评价技术导则 非污染生态影响（ HJ/T19-1997）。 1.4.1.5有关管理导则 （ 1）辐射环境保护管理导则 电磁辐射环境影响评价方法与标准（ HJ/T10.3-1996）； （ 2）辐射环境保护管理导则 电磁辐射监测仪器和方法（ HJ/T10.2-1996）。 1.4.1.6有关技术规范 500kV超高压送变电工程电磁辐射环境影响评价技术 规范（ HJ/T24-1998）。 1.5 评价标准 执行 XX市环境保护局下达的评价标准 ： （ 1）环境质量标准 1、空气环境质量标准执行环境空气质量标准（ GB3095-1996）及其修改单（环发 2000 1号）中的二级标准。 2、 声环境 执行声环境质量标准（ GB3096-2008）中 二 类功能区标准。 3、水环境执行地表水环境质量标准（ GHZB1-1999）表 1中类标准。 -9- （ 2）污染物排放标准 1、噪声执行工业企业厂界环境噪声排放标准 GB12348-2008 中的 二 类功能区标准，施工期执行建筑 施工场界噪声限值（ GB12532-1990）相应标准。 2、危险废物贮存执行危险废物贮存污染物控制标准（ GB18597-2001）有关规定，生活垃圾执行生产垃圾填埋污染控制标准（ GB16889-1997）有关规定。 3、电磁环境评价标准： 工频电场 、磁场执行 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998） 中 的推荐值，即 居民区工频电场 强度值为 4kV/m、对公众全天辐射时工频磁感应强度值为 100T。 无线电干扰 场强执行 根据高压交流架空送电线无线电干扰限值（ GB15707-1995）规定：在距边相导线投影 20m 距离处 ， 测试频率为 0.5MHz，在晴天条件下 ， 不大于 46dB（ V/m）。 1.6 评价范围 根据 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 中对评价范围的规定： 以输电走廊两侧 30m带状区域、变电 站 址为中心的半径 500m范围内区域为工频电场、磁场的评价范围。 以输电线路走廊两侧 2000m 带状区域、变电 站 围墙外 2000m 或距最近带电构架投影 2000m内区域为无线电干扰评价范围。 鉴于 升压 变电站 工程为 110KV， 确定工程环境影响评价范围如下： 变电 站： （ 1）工频电场、磁场评价范围：为以变电 站 为中心 200m区域内。 （ 2）无线电干扰评价范围：为变电 站 围墙外 2000m区域内。 （ 3）噪声评价范围：运行期为变电 站 围墙外 100m内。 1.7 工程投资： 本项目静态总投资 5200 万元，其中环保投资为 40 万元，主要用于事故油池的建设和临时占地植被的恢复，占静态总投资的 0.8%，环保投资估算见表 3。 -10- 表 3 环保投资估算 时 段 项 目 单位费用（万元） 建设期 站区绿化 5 运行期 选用低噪声变压器增加费用 基础隔震、减震措施 20 40 m3 变压器事故油池 15 合 计 40 与本项目有关的原有污染情况及主要环境问题： 该工程属 新建项目， 不存在原有污染问题。 项目地处风沙草滩过渡地带 ，地形起伏 不 大，植被 类型主要 为 灌丛 、杂草 及散树等， 植被 覆盖率较低， 风沙大， 生态环境脆弱，水土流失严重 。 主要环境保护目标 (列出名单及保护级别 )： XXXX电场位于 XX省靖边县东坑镇西南部 10km 处的 XX梁区域，为典型的黄土高原与荒漠草原过渡地带，风电场厂区北部高，南部低，东部高，西部低，东部和南部梁峁为东西走向 。海拔 1580 1805m。 110kV升压 变电 站建在风电场 二期工程 的 北 侧 ，本工程 周边无 文物保护单位，也无自然保护区，因此项目在建设期和运营期不会对文物古迹和风景名胜 造成 影响；以 变 站址为中心的半径 2000m 范围内区域无通信、导航和军事设施。 因此本 工程 的主要环境保护目标为 风电场升压 变电站附近的居民。 根据现场调查，在评价范围内无 常住居民点等 环境敏感目标分布 。 距离升压变电站最近的居民在 300m 以上。 建设项目所在地自然环境社会环境简况 -11- 1 自然环境社会环境 简况 (地形、地貌、地质、气候、气象、水文、植被、生物多样性等 )： 1.1 地形地貌 靖边县位于 XX 省北部偏西， XX 市西南部。全县总面积 5088km2。按地形地貌分为北部风沙滩区、中部梁峁涧区和南部丘陵沟壑区，分别约占总面积的三分之一。地势南高北低，海拔介于 1123 1823m 之间。 靖边 XXXX电场地处靖边县东坑镇，距离靖边县城约 25km，为典型的黄土高原与荒漠草原过渡地带，风电场场区内的海拔在 1600 1830m之间。场区地形开阔，局部分布有宽缓冲沟，地表少量树木，周边有大量耕地。平均地形坡度 515。冲沟方向主要为由南向北。地表植被为草地、林 地和耕地。区内水系主要有红柳河、东川河等河流，总体流向由西南向东北。区域地貌主要以特有的黄土塬、梁、峁地形为特征。 1.2 地质、地震 场址区地质构造单元上属陕甘宁台坳的陕北台凹，为陕甘宁台坳的主体部分，被坳缘断束环绕，中部出露中生界，边缘为古生界。皱褶断裂稀少，未见岩浆侵入活动断裂不发育，见于台凹边缘，以正断层和平推断层为主，集中分布在北部河曲和府谷附近及吴旗 绥德一带和南部铜川 韩城以北。 根据国家地震局 2001 年 1： 400 万中国地震动峰值加速度区划图（ GB18306-2001）及中国地震动反 应谱特征周期区划图资料，场址区 50 年超越概率 10%的地震动峰值加速度小于 0.05g，地震动反应谱特征周期为 0.40s，相对应的地震基本烈度为小于度。场址区属构造稳定区。 场地地震基本烈度为度，地下水对工程基本无影响，但场地为自重湿陷性场地，湿陷等级主要为 IV 级，根据工程地质条件复杂程度，场地为一般场地，场地等级为二级场地（中等复杂场地）、地基等级为二级地基（中等复杂地基）。 场址区地势较平缓，地表水系不发育，地下水埋深大于 200m，滑坡、泥石流不发育。但黄土塬和梁的边缘多有陡坎，坡面直立，高度可达 20m，随着雨水冲刷，可形成坍塌等破坏，在风机布置时建议与黄土塬或梁的边缘保持一定的安 -12- 全距离，防止边坡失稳或者累进性坍塌破坏影响基础稳定。 1.3 水文 靖边县境内河流均属于黄河水系，较大的河流有 8条，多发源于我县南部白于山区，白于山分水岭以北有红柳河、芦河、大理河、黑河、圪垌河，分水岭以南有周河、杏子河、秀延河。分别是无定河、洛河、延河的发源地，沟壑密度为1.72km/km2。境内无定河流域面积为 4354 km2，占全县总面积的 85.6%。自 1958年大兴水利基础设施建设以来，先后修建成新桥、旧城等中型水 库，随着爆破松土，水力冲填筑十分新技术逐步推广，蓄水工程的建设加快了步伐，群众兴建水库热情空前高涨，并以中型结合、小型为主，分散拦蓄、就地使用原则，大搞淤地坝和水库建设，层层截流，地表水出境甚微，同时为引拦地表水灌溉创造了条件。经 2003年 XX省地矿局 908大队勘测，探明储水总量为 3.433亿 m3，可利用总量为 2.20亿 m3，其中地表水资源总量为 1.71m3，可利用量为 1.03亿 m3，地下水资源储量为 2.713亿 m3，其可开采量为 1.579亿 m3。全县人均水资源占有量 1200m3，低于国际社会确认的 1700m3的标准。 项目区位于红柳河流域。 本 项目 厂界距离 红柳河 最近距离为 20km，运输道路不经过红柳河。 红柳河是无定河 支 流上游 ,发源于定边县与吴旗县，在靖边县中山涧乡入境，东坑乡出境。红柳河在靖边县内长 75km,流域面积 1534.3km2，占全县总面积的 30.16%，年径流量为 4730万 m3，多年输沙量 1500万 t，最大洪峰流量 1080m3/s，最小为 0.15m3/s，河道比降为 1% 3%，两岸有宽窄不等的川台地和川道，上游河谷呈 “V” 字形，谷宽 200 500m，河床宽深均在 30 50m之间。 1.4 气候气象 靖 边县属半干旱内陆性季风气候，四季变化明显。靖边县气象站距靖边县城2km，位于新农村乡关路畔村郊外，东经 108 48，北纬 37 37，观测场高程 1335.8 m ，于 1956 年设站，观测至今，属国家基本气象站。 根据靖边县气象站 1980 2009年实测气象资料统计，多年平均气温 8.7，年平均气压 867.8hPa，年平均相对湿度 52%，年平均降水量 382.7mm，极端最高温度 36.4，极端最低温度 -27.5，年平均风速 2.3m/s，该地区盛行风向为南风。在时间分布上，年盛行风向和季节变化基本一致，春夏 季盛行南风，秋冬季盛行西风。靖边县气象站风向玫瑰图见图 3。 -13- 图 3 靖边县气象站风向玫瑰图 靖边县气象站月平均风速 (1980 2009)统计表见表 4，从表中可以看出，该地区 3 5 月风速较大， 8 10月月份风速较小。 表 4 靖边县气象站月平均风速 (1980 2009)统计表（风速： m/s） 月份 1 2 3 4 5 6 7 8 9 10 11 12 平均 风速 1.9 2.3 2.7 2.8 2.7 2.4 2.2 2.0 2.0 2.1 2.3 2.1 2.3 1.5 植被、动物 靖边县处于沙化干草原和干草原两个植被带，植被呈退化趋势。主要植被类型如下： （ 1）干草原 广泛分布在黄土丘陵沟壑区的梁峁顶、沟坡上，有针茅属、百里香属、蒿属等植物。 （ 2）灌丛草原 多分布在黄土丘陵和黄土梁地，少数见于风沙滩地。主要有柠条、沙棘、胡枝子等灌丛植物。 （ 3）沙生植被 分布于长城以北的流动、半固定、固定沙丘之上。有艾属中的黑沙蒿，蓬属中的沙蓬等植物。 （ 4）低温草甸 主要分布在低湿沙地、滩地上，也见于部分河流的河漫滩和黄土丘陵沟壑区051015NNNENEENEEESESESSESSSWSWWSNWNWNNW1980-2009年Cf=13.8% -14- 的沟底。靖边县只有 3.34万亩，主要植被有“寸草”、芦苇等。 此外还有沼泽性植被，主要植物有沙柳等。 根据对项目区的调查，风电场征地区域内的地表植被主要为草地、林地和耕地。 主要植物种类有裸子植物侧柏，被子植物河北杨、小叶杨、河柳、龙爪柳等；草本植物有：芨芨草、草木棒、沙打旺、寸草等 ；农作物有： 马铃薯 、 小米 、油菜等 。 没有较珍稀的植物。 靖边县野生动物既有蒙新地区的典型成分，又有黄土高原的见习种类，便显出明显的过渡性。其中啮齿类、鸟类中的猛禽以及昆虫纲中的蝗虫等繁衍极盛。主要动物种类有腔肠动物如水蛭；软体动物如田螺、蜗牛等；节肢动物如蜘蛛、蝗虫等；靖边县鱼纲主要有鲫鱼、青 鱼、草鱼、鲢鱼、武昌鱼等鱼种；两栖纲动物有黑斑蛙、大蟾蜍等；爬行纲动物有鳖、壁虎、沙蜥等；鸟纲动物有锦鸡、鹧鸪、秃鹫、黑鹳、绿头鸭、赤麻鸭、毛腿沙鸡、岩鸽、大杜鹃、猫头鹰、环形雉、啄木鸟、家燕、百灵、喜鹊、老鸹、画眉、鹌鹑、麻雀等。哺乳纲动物有刺猬、蝙蝠、蒙古兔、五趾跳鼠、子午沙土鼠、三趾跳鼠、长爪沙鼠、黄鼠、小家鼠、褐家鼠、狼、红狐、黄鼬、獾、石貂、黄羊等。其中黄羊、刺猬主要生活在长城以北沙漠地区，黄羊现已很少见，狼在 60年代后已绝迹。 1.6 土壤 靖边县土壤的类型分为 11 个土类， 17 个亚类， 28 个土属和 72 个土种。主要为风沙土、黄土性土壤、红土、黑垆土、淤土、潮土、草甸土、水稻土、沼泽土、盐土、栗钙土等。其中风沙土主要分布在杨桥畔、张家畔、东坑、宁条粱镇联线以北，在中南部丘陵涧地区的沙坨子地上也有零星分布，总面积为 200.25万亩，占土壤总面积的 27.13%。黄土性土壤是靖边县面积最大、分布最广的地带性土壤。面积 422.19 万亩，占土壤面积的 57.2%，可分为绵沙土和黄绵土。项目区场址区地基土为第四系中上更新统黄土状粉土火粉质料土，表部松散，下部梢密密实，为中等压缩性土。 项目区土壤，主要是风沙土、黄绵 土等。 2 社会环境简况 (社会经济结构、教育、文化、文物保护等 )： -15- 2.1 社会经济简况 据 2008年靖边统计年鉴资料， 全县辖 13个乡、 9个镇、 1个国营农场，214个行政村， 6个社区。总土地面积 5088km2，总人口 31.03万 人 ，其中农业人口 25.9万，人口密度为 57人 /km2。 2008 年 全县地区生产总值完成 254.03 亿元，全年粮食种植面积 203471 公顷， 全县人均土地 31 亩，是全省平均值的 3.3 倍，现有耕地 168 万亩。 农民人均年纯收入为 4850 元。 县境内矿产资源富集，主要有天然气、石油、煤炭、高 岭土等。天然气探明储量为 3200 亿立方米，属世界级大气田。境内南部山区蕴藏丰富的石油资源，储量在 1亿吨以上，含油层在距地表 700 1800 米之间。天然气、石油目前都已进入开发利用阶段。此外，境内水资源、土地资源也十分丰富。 改革开放以来，经过全县人民的共同努力，靖边经济及社会各项事业取得了长足的发展，特别是近年来，在天然气、石油资源开发的带动下，靖边县依托资源优势，抓住机遇，不断加快发展步伐，全县基础设施发生了翻天覆地的变化，农业生产逐步向产业化格局迈进，地方工业不断发展壮大，人民生活水平有了明显提高 。目前跨入 XX 省经济强县前五名，并跻身中国西部百强县行列。靖边正成为中国西部的投资热点地区。 全县林草保存面积 345万亩，林草覆盖率 45.2%，是陕北唯一一个基本不向黄河输入泥沙的县份。靖边是马铃薯主产区，年产马铃薯 40 多万吨。绿色食品荞面、绿豆等小杂粮，早在上世纪七十年代就出口日本，以大蒜、辣椒、洋葱等为主的 6 万多亩大田蔬菜以其无污染、无公害的美誉而销往全国各地。 靖边县2008年社会经济概况统计见表 5。 表 5 靖边县 2008年社会经济概况统计表 行政区名称 总面积 (km2) 耕地面积 (km2) 总人口 (万人 ) 农业人口(万人 ) GDP (亿元 ) 农业总产值（亿元） 农民人均耕地（亩） 农牧民人均年纯收入(元 ) 靖边县 5088 1119 31.03 25.9 254.03 14.9 6.5 4850 2.2 靖边县土地利用概况 靖边县土地利用状况表见表 6。 本项目区土地利用包括 耕 地、林地、草地 、 -16- 未利用地以及其它用地 。 表 6 靖边县土地利用状况表 县名 总土地面积 农 地面积 林地面积 草地面积 水域 未利用 地 其它 用地 km2 hm2 hm2 hm2 hm2 hm2 hm2 靖边县 41 5958.2 21669.8 5006 / 809.2 5274 2.3项目所在 东坑 镇基本情况 东坑镇位于 XX 市 靖边县 城西 22km处，地处毛乌素沙漠与黄土高原结合带，307国道和银太高速公路贯穿东西，全镇总土地面积 522.5 km2，辖 19 个行政村，172个村民小组， 总 人口 2.8万人，是 XX市人口最多、面积最大的乡镇之一。 东坑镇地势平坦，土壤 肥沃，水资源丰富，交通便利，更是一块宜蔬、宜草、宜牧的风水宝地。 近年来，东坑镇党委、政府一班人带领全镇人民群众，依照 “ 南封山、中改水、北治沙，国道沿线兴工商 ” 的 “ 三元一带 ” 发展战略，大力发展乡镇经济，千方百计增加农民收入。 2009年 先后争取移民扶贫资金 2000多万元，建设集中移民点 19 个，发展水浇地 8600 亩，移民 6500 人，其中小桥畔村移民点搬迁群众 500 户，平整土地 5000 亩，是全省最大的整体移民村；完成退耕还林（草）11 万亩，水地种草 3.5 万亩，植树 927 万株；治理流域面积 126km2，实施农业综合 开发和民办公助水利工程 3.8 万亩；解决了涉及 16 个村委 3.6 万人的水、电、讯等生产生活问题；铺设村级黑色油路 40多 km，提高乡村公路等级，基本实现了村村通油路；国家重点建设项目西气东输、银太高速公路、 11 万千伏变电线路相继在该镇境内实施。 表 7 东坑镇 2009 年耕地面积统计情况 乡镇 名 称 人口 收入 总土地面积 常用耕 地 面积 水田面积 水利工程 水土治理面积 人工造林 新增造林面积 新增种草面积 人 万元 km2 hm2 hm2 hm2 km2 万株 hm2 hm2 东坑镇 31820 10664 522.5 15670 573 2535 126 927 7337 2335 2.4 文物保护 靖边县靠近河套，是古文化的发祥地之一。既有石器时代的文化遗址，又有 -17- 现代的革命纪念馆；既有举世瞩目的万里长城，也有文明遐迩的帝王故都。 2001年 06 月 25 日，长城作为春秋至明时期古建筑，被国务院批准列入第五批全国重点文物保护单位名单。 本 升压变电站站 址距长城最近距离为 15 ，建设区域内不涉及文物保护。 -18- 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题 (环境空气、地面水、地下水、声环境、生态环境等 ) 项目所在区域目前无工业污染源，地势平坦开阔，环境空气、地表水等环境要素处于本底状况。 由于 升压站 工程的主要环境影响因素为电磁辐射，本次评价 委托 XX 省辐射环境监督管理站 对该区域的电场强度、磁场强度和无线电干扰以及区域声环境质量现状进行监测 ，并出具监测报告 。 由于本工程已投入运行，所以其项目区的无法监测到环境本底值。所以选择距离 升压站 最近的 三岔沟村 作为环境本底值监测点进行监测。 本次环评引用该监测报告的监测结果。 1监测项 目和仪器 1.1监测项目 工频电场 强度 、磁感应强度：地面 1.5m 高处的工频电场强度、磁感应强度； 无线电干扰：变电所所区及线路经过地区敏感点处的 0.5MHz 的无线电干扰场强。 区域环境噪声：等效连续 A声级（ LeqdB（ A）。 1.2监测仪器与方法 监测仪器及方法见表 8。 -19- 表 8 监测项目、仪器 1、工频电场、工频磁场监测仪器 仪器名称 工频电磁场测量仪 仪器型号 PMM8053（主机）， EHP50C（探头） 出厂编号 262WL00824， 352WN00902 生产厂家 PMM， 德国 NARDA公司 测量范围 电场： 0.01V/m 100kV/m，磁感应强度： 1nT 10mT 测量频率 5Hz 100kHz 校准单位 中国计量科学研究院 校准日期 2013年 5月 14日 校准证书 XDdj2013-1370 2、无线电干扰监测仪器 仪器名称 EMI 型测试接收机 仪器型号 KH3933 生产厂家 北京科环世纪电磁兼容技术有限责任公司 出厂编号 0833012 测量频率 150kHz 30MHz 测量范围 （ 0 120） dB(V/m) 校准单位 中国计量科 学研究院 校准日期 2013年 5月 14日 校准证书 XDdj2013-1399 3、噪声 仪器名称 精密噪声频谱分析仪 仪器型号 HS5660C 型 出厂编号 09109088 生产厂家 四三八厂嘉兴分厂 测量范围 25 130dB， A计权 测量频率 10 Hz 20 kHz 校准单位 中国计量科学研究院 校准日期 2013年 5月 13日 校准证书 LSae2013-1421 -20- 2 监测结果及评价 本 项目 已 底 建成运营， 2014年 1月 5日 进行环境质量现状监测， 并 选距 升压站约 300m的 三岔 渠村 作为 环境 本底值 的监测点 。 1、 声环境 2014年 1月 5日，对 升压站 最近的 三岔 渠 村 以及升压变电站进行 声环境现状进行了监测，监测结果见表 9，表中监测数据为等效连续 A声级（ Leq）。 表 9 变电站 环境噪声 监测值 测点 位置 测量值 /dB（ A） 昼间 夜间 升压变电站 东厂界外 5m 45.7 44.9 南厂界外 5m 46.1 45.3 西厂界外 5m 48.5 45.8 北厂界外 5m 48.2 45.7 三岔渠村 距离升压站约 300m 45.8 42.4 标准值 60 50 根据监测结 果 ， 本工程运行时 保护目标 噪声级 小于 50dB（ A） ,满足 声环境质量标准（ GB3096-2008） 1类标准限值的要求 。 2、 电磁环境 对 升压站 最近的 三岔渠村 以及升压变电站 处 的工频电场 强度 、工频 磁感应强度 和无线电干扰进行了 现状 监测，监测结果见表 10。 表 10 工频电磁场（ 1.5m）监测结果表 测点位置 工频电场 强度 （ V/m） 工频磁 感应强度（ T） 无线电干扰 值 0.5MHz dB（ V/m ） 三岔渠村 2.286 0.008 33.8 （推荐）标准值 4000 100 46 环境现状 监测 表明， 项目 运行 时 保护目标 的工频电场强度、工频磁感应强度均低于 500kV超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998）推荐的暂以 4kV/m作为工频电场评价标准和工频限值 100T作为磁感应强度的评价标准； 项目 所在区域，晴天条件下的无线电干扰场强限值（测试频率为 0.5MHz）满足不大于 53dB（ V/m）的要求。 3 生态环境 项目所在区域地表植被 多为人工种植植被和当地常年生的常见植被，植被覆盖覆盖情况较好， 根据现场了解， 项目所在区 生态 为山区生态系统， 环境质量一般 ，生态系统比较稳定 。 -21- 评价适用标 准 环 境 质 量 标 准 （ 1） GB3095-96环境空气质量标准二级标准； （ 2） GB3096-2008声环境质量标准 二 类 区 标准； （ 3） GBHZB1-1999地表水环境质量标准表 1 中 类标准。 污 染 物 排 放 标 准 1、工业企业厂界环境噪声排放标准 GB12348-2008 中的 二 类功能区标准，施工期执行建筑施工场界噪声限值（ GB12532-1990）相应标准。 2、危险废物贮存污染物控制标准（ GB18597-2001）有关规定，生活垃圾执行生产垃圾填埋污染控制标准（ GB16889-1997）有关规定。 3、电磁环境评价标准： 500kV 超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24-1998） 中的推荐值，即 居民区工频电场 强度值为 4kV/m、对公众全天辐射时工频磁感应强度值为 100T。 无线电干扰 场强执行 根据高压交流架空送电线无线电干扰限值（ GB15707-1995）规定：在距边相导线投影 20m 距离处 ， 测试频率为0.5MHz，在晴天条件下 ， 不大于 46dB（ V/m）。 总 量 控 制 指 标 本项目无总量控制问题 。 -22- 建设项目工程分析 1 工艺流程 简述： 风力发电场的升压变电站是将风力发电机组所产生的电能， 发电机出口电压0.69k
