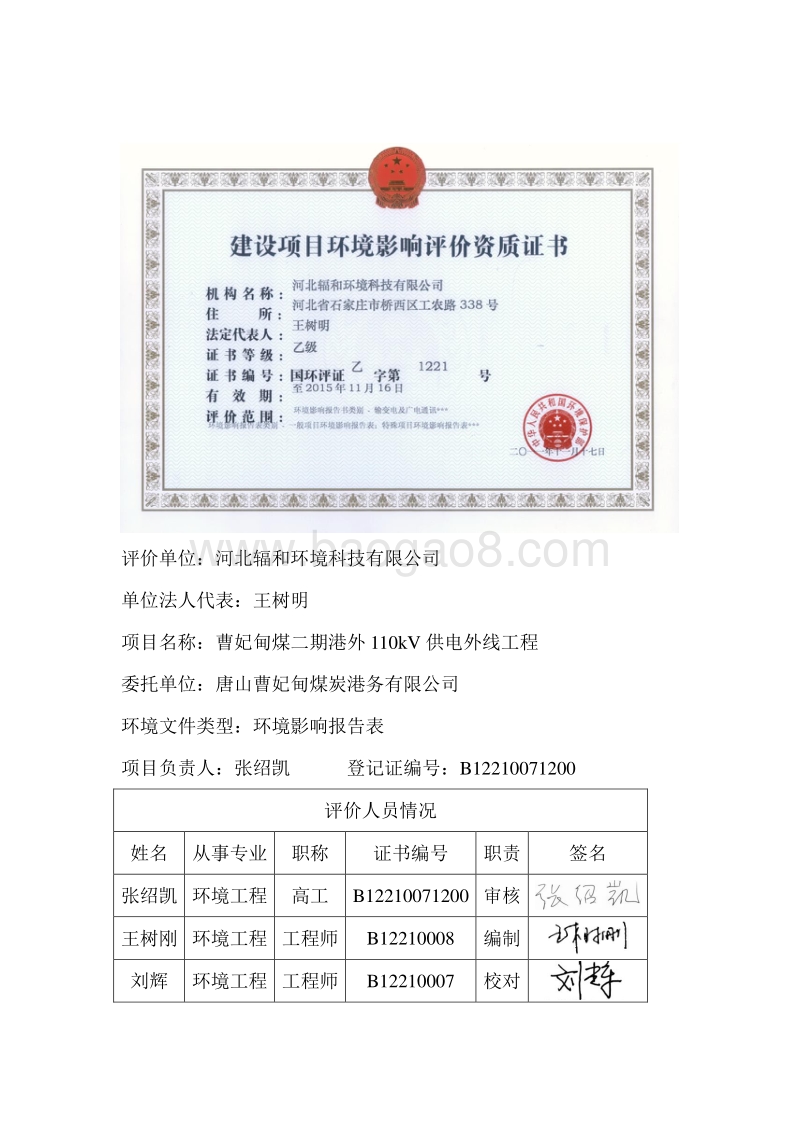

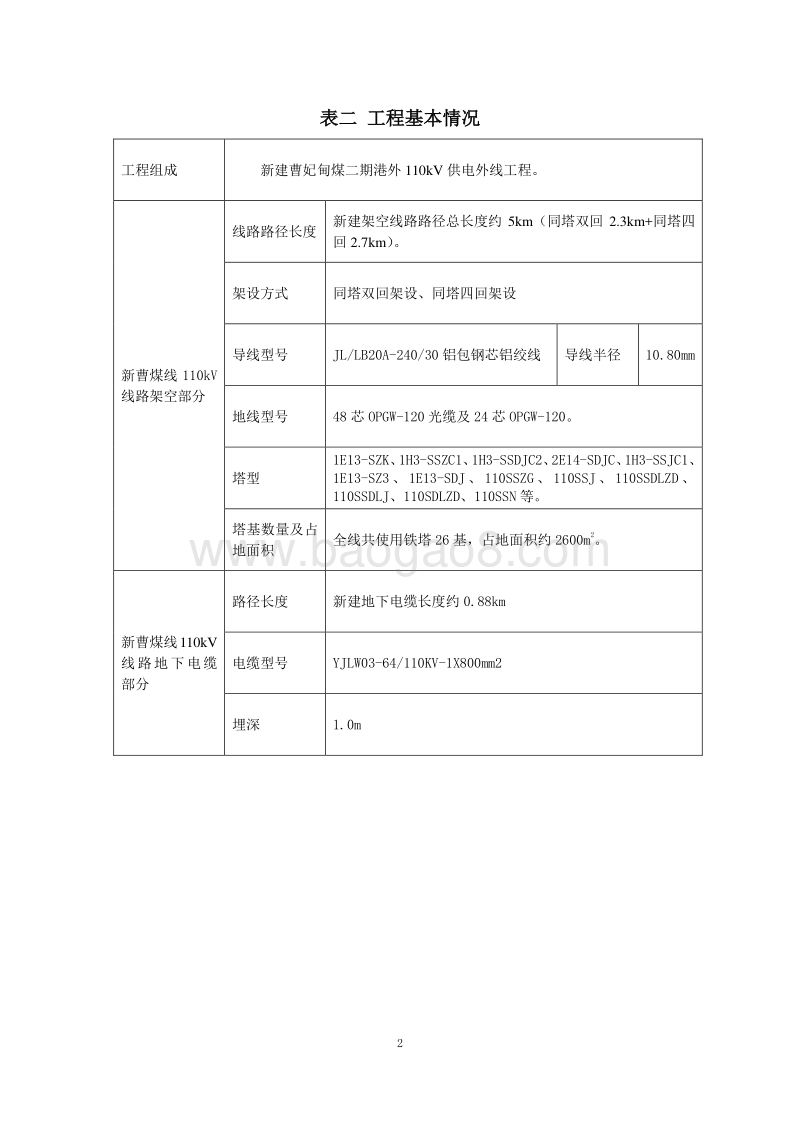

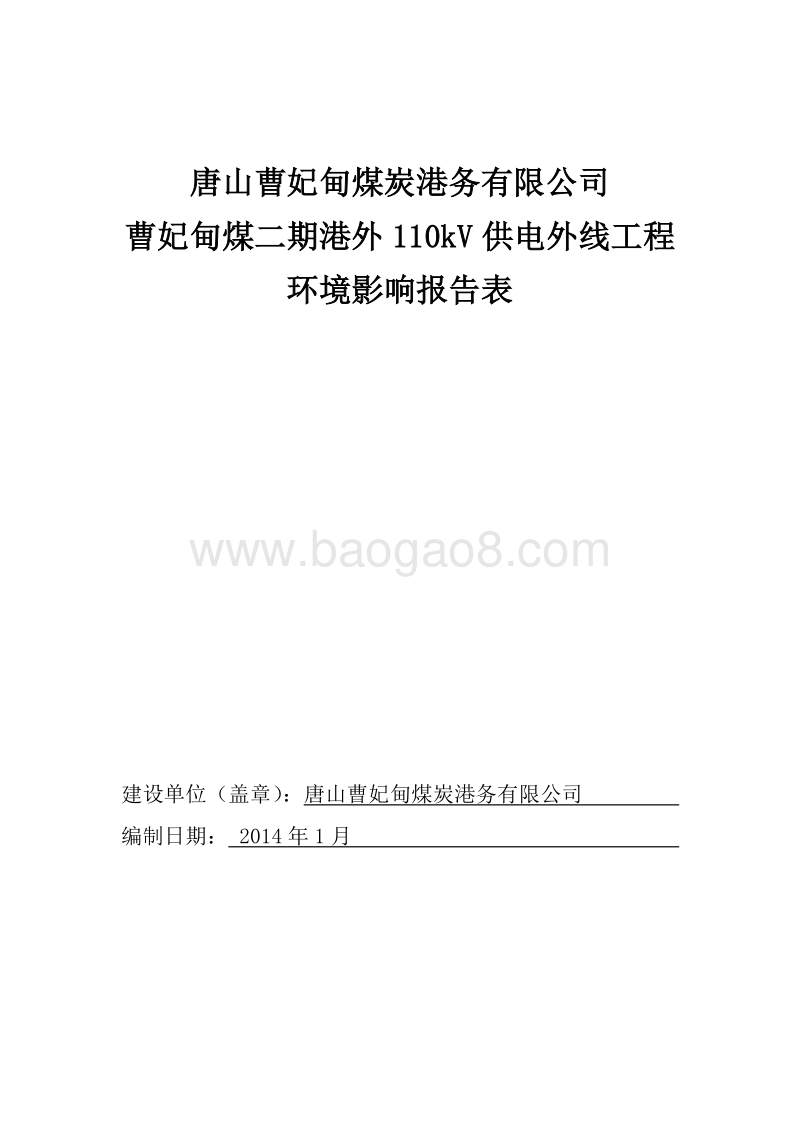

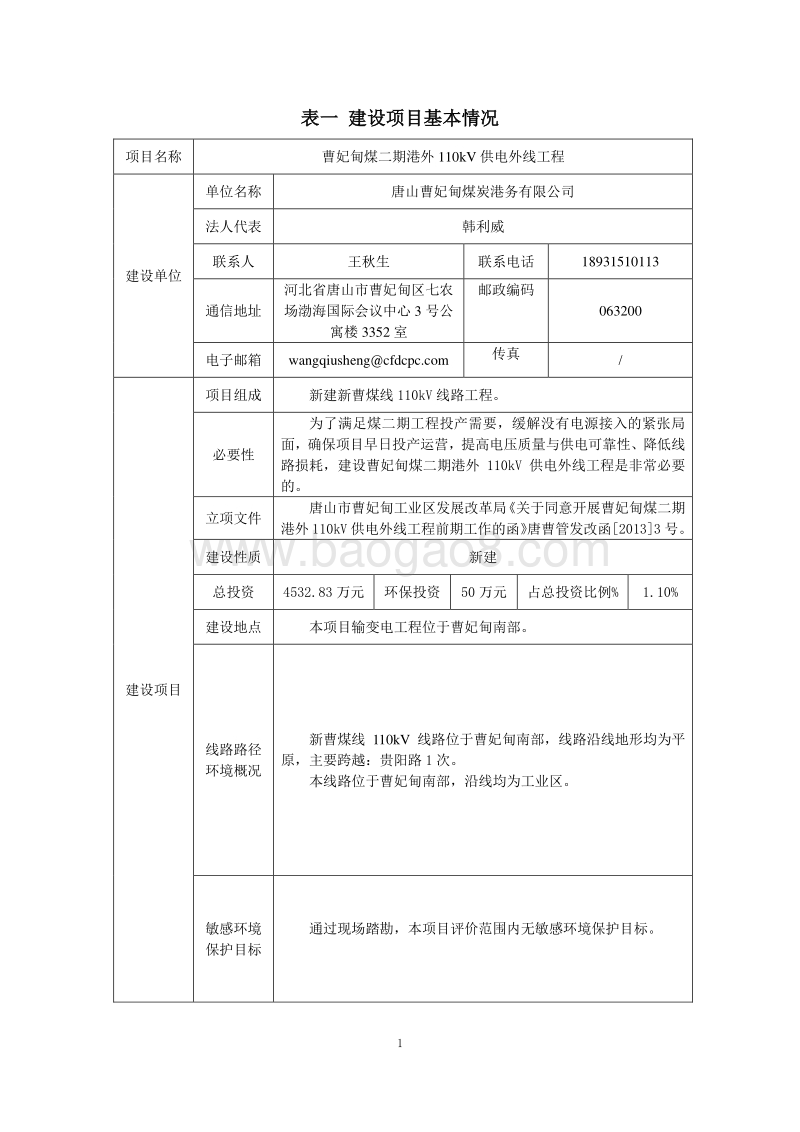

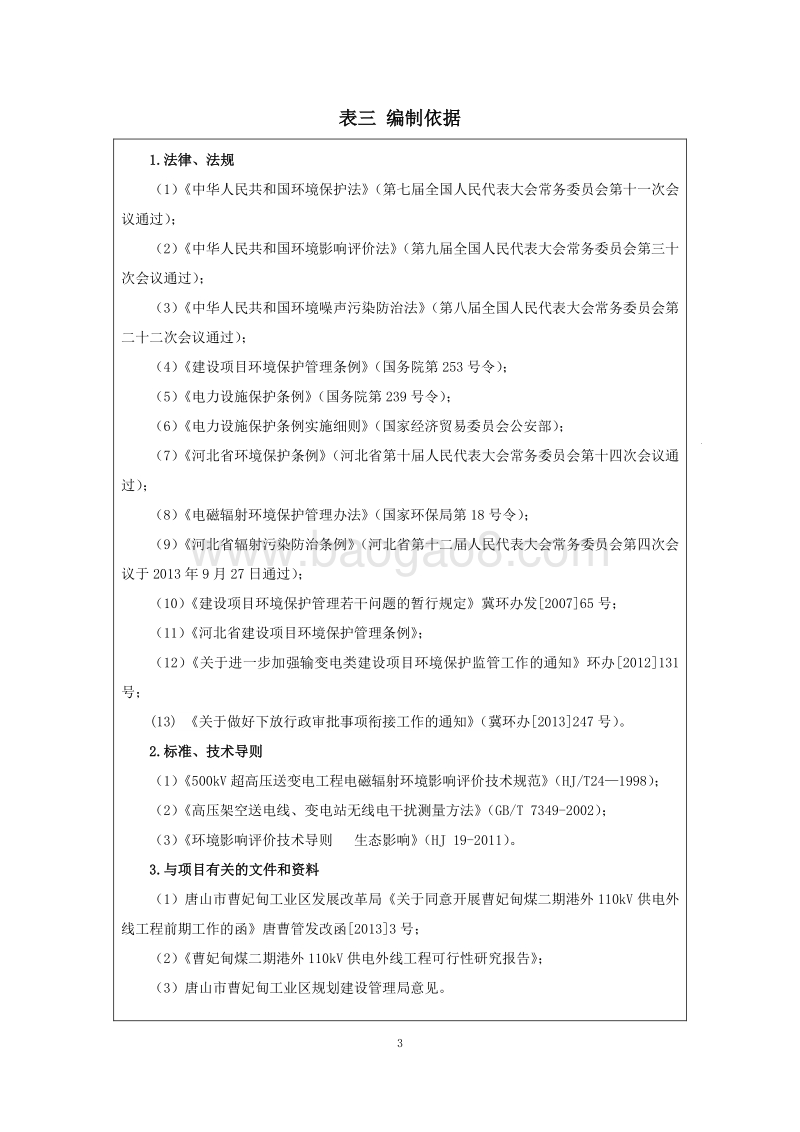

唐山曹妃甸煤炭港务有限公司 曹妃甸煤二期港外 110kV 供电外线工程 环境影响报告表 建设单位（盖章）： 唐山曹妃甸煤炭港务有限 公司 编制日期： 2014 年 1 月 评价单位： 河北辐和环境科技有限公司 单位法人 代表 ：王树明 项目名称： 曹妃甸煤二期港外 110kV 供电外线工程 委托单位： 唐山曹妃甸煤炭港务有限公司 环境文件类型：环境影响报告表 项目负责人： 张绍凯 登记证编号： B12210071200 评价人员情况 姓名 从事专业 职称 证书编号 职责 签名 张绍凯 环境工程 高工 B12210071200 审核 王树刚 环境工程 工程师 B12210008 编制 刘辉 环境工程 工程师 B12210007 校对 1 表一 建设项目基本情况 项目名称 曹妃甸煤二期港外 110kV 供电 外线工程 建设单位 单位名称 唐山曹妃甸煤炭港务有限公司 法人代表 韩利威 联系人 王秋生 联系电话 18931510113 通信地址 河北省唐山市曹妃甸区七农场渤海国际会议中心 3 号公寓楼 3352 室 邮政编码 063200 电子邮箱 wangqiushengcfdcpc 传真 / 建设项目 项目组成 新建 新 曹煤线 110kV线路 工程 。 必要性 为了满足煤二期工程投产需要，缓解没有电源接入的紧张局面，确保项目早日投产运营，提高电压质量与供电可靠性、降低线路损耗， 建设 曹妃甸煤二期 港外 110kV 供电外线工程 是 非常必要的 。 立项 文件 唐山市曹妃甸工业区发展改革局 关于同意 开展曹妃甸煤二期港外 110kV供电外线工程前期工作的 函 唐曹管发改 函 20133号 。 建设性质 新建 总投资 4532.83万元 环保投资 50万元 占总投资比例 % 1.10% 建设地点 本项目输变电工程 位于 曹妃甸南部。 线路路径环境概况 新曹煤线 110kV 线路 位于 曹妃甸 南部 ，线路沿线地形 均为平原 ，主要跨越 ： 贵阳路 1次 。 本线路 位于曹妃甸南部，沿线均为工业区 。 敏感 环境保护目标 通过现场 踏勘 ， 本项目评价范围内无 敏感环境保护目标 。 2 表二 工程基本情况 工程组成 新建 曹妃甸煤二期港外 110kV 供电外线工程 。 新曹煤线 110kV线路 架空部分 线路路径长度 新建 架空 线路路径总长度约 5km（同塔双回 2.3km+同塔四回 2.7km） 。 架设方式 同塔双回架设 、 同塔四回架设 导线型号 JL/LB20A-240/30铝包钢芯铝绞线 导线半径 10.80mm 地线型号 48芯 OPGW-120光缆及 24芯 OPGW-120。 塔型 1E13-SZK、 1H3-SSZC1、 1H3-SSDJC2、 2E14-SDJC、 1H3-SSJC1、1E13-SZ3、 1E13-SDJ、 110SSZG、 110SSJ、 110SSDLZD、110SSDLJ、 110SDLZD、 110SSN等 。 塔基数量及占地面积 全线共使用铁塔 26基，占地面积约 2600m2。 新曹煤线 110kV线路 地下电缆部分 路径长度 新建地下电缆长度约 0.88km 电缆型号 YJLW03-64/110KV-1X800mm2 埋深 1.0m 3 表三 编制依据 1.法律、法规 （ 1）中华人民共和国环境保护 法（第七届全国人民代表大会常务委员会第十一次会议通过）； （ 2）中华人民共和国环境影响评价法（第九届全国人民代表大会常务委员会第三十次会议通过）； （ 3）中华人民共和国环境噪声污染防治法（第八届全国人民代表大会常务委员会第二十二次会议通过）； （ 4）建设项目环境保护管理条例（国务院第 253号令）； （ 5）电力设施保护条例（国务院第 239号令）； （ 6）电力设施保护条例实施细则（国家经济贸易委员会公安部）； （ 7）河北省环境保护条例（河北省第十届人民代表大会常务委员会第十四次会议通过）； （ 8）电磁辐射环境保护管理办法（国家环保局第 18号令）； （ 9） 河北省辐射污染防治条例（河北省第十二届人民代表大会常务委员会第四次会议于 2013年 9月 27日通过） ； （ 10）建设项目环境保护管理若干问题的暂行规定冀环办发 200765 号； （ 11）河北省建设项目环境保护管理条例； （ 12）关于进一步加强输变电类建设项目环境保护监管工作的通知环办 2012131号 ； (13) 关于做好下放行政审批事项衔接工作的通知（冀环 办 2013247号） 。 2.标准、技术导则 （ 1） 500kV超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24 1998）； （ 2）高压架空送电线、变电站无线电干扰测量方法（ GB/T 7349-2002） ； （ 3） 环境影响评价技术导则 生态影响（ HJ 19-2011） 。 3.与项目有关的文件和资料 （ 1） 唐山市曹妃甸工业区发展改革局 关于同意 开展曹妃甸煤二期港外 110kV 供电外线工程前期工作的 函 唐曹管发改 函 20133号 ； （ 2） 曹妃甸煤二期港外 110kV供电外线工程 可行性研究报告 ； （ 3） 唐山市曹妃甸工业区规划建设管理局 意 见 。 4 表四 评价标准 1.本评价采用以下标准： 500kV超高压送变电 工程电磁辐射环境影响评价技术规范（ HJ/T24 1998） ； 高压交流架空送电线无线电干扰限值（ GB15707 1995） ； 具体采用的标准值详见表 4-1。 表 4-1 评价标准值 污染物名称 评价标准 标准来 源 工频电场 以 4kV/m 作为居民区工频电场强度评价标准 500kV超高压送变电 工程电磁辐射环境影响评价技术规范（ HJ/T24 1998） 工频磁场 以 100T 作 为 工频磁 感 应强度的评价标准 无线电干扰 距 边相线投影 20m处 0.5MHz无线电干扰场强不大于 46dB(V/m) 高压交流架空送电线无线电干扰限值（ GB15707 1995） 2.评价范围 （ 1）工频电场、工频磁场的评价范围 参照 500kV超高压送变电工程电磁辐射环境影响评价技术规范（ HJ/T24 1998） 中以送电线路走廊两侧 30m 带状区域为工频电场、工频磁场的评价范围的规定，本项目选取110kV线路走廊两侧各 30m的带状区域为本项目工频电场、工频磁场的评价范围 。 （ 2）无线电干扰评价范围 参照 500kV超高压送变电工程电磁辐射环境影 响评价技术规范（ HJ/T24 1998）中以 送电线路走廊两侧 2000m 带状区域为无线电干扰评价范围， 根据 110kV输变电 工程对周围环境的实际影响情况， 本项目选取 110kV线路 走廊两侧各 50m带状区域为本项目的无线电干扰评价范围 。 5 表五 工程及污染源分析 1.工程概况 曹妃甸煤二期港外 110kV 供电外 线工程 由 新 曹煤线 110kV 线路 工程 组成 。 工程总投资 为 4532.83 万 元 。 （ 1） 输电线路 1）线路路径及走向 本线路 从原曹煤线 110kV双回线路 G27号塔出线 后沿贵阳路西侧向南架设， 新建 线路 共使用 26 基塔，分别为 NG1-NG26，其中 G27塔至 NG11塔为同塔双回架空线路， NG11 塔至 NG25塔由同塔双回变成同塔四回， NG18至 NG19跨越贵阳路后沿贵阳路东侧向南架设， NG25塔地下电缆 其中 一回 至 原曹煤线 地下电缆 ，连接至国投（煤一期） 110kV变电站，一回 至 煤二期110kV变电站， NG25塔至 NG26塔为同塔双回 架空线路 ， NG26塔采用地下电缆敷设一回至原曹煤线 地下电缆 ，连接至国投（煤一期） 110kV变电站，一回至煤二期 110kV变电站 。 本线路新建曹煤线由 原 曹煤线 改接 ，分别至国投（煤一期） 110kV变电站和煤二期 110kV变电站。 原曹煤 线 自 G28至终端塔 G42原有杆塔 全部 拆除。 本线路新建 线路路径总长度约 5.9km，其中 同塔双回 2.3km， 同塔四回 2.7km， 地下电缆 0.88km。 2）线路路径沿线环境概况 新曹煤线 110kV 线路 位于 曹妃甸南部 ，线路沿线地形 均为平原 ， 主要跨越 ： 贵阳路 1次 。 线路沿线均为工业区 ，本项目评价范围内无敏感环境保护目标 。 线路路径地理位置示意图见附图 1，线路路径及监测布点示意图见附图 2。 2.施工组织 （ 1）线路 施工 线路施工流程见下图。 土 方 开 挖 绑 筋 支 模 浇 筑 养 护紧 线 放 线 跨 越 搭 设杆 塔 组 立回 填附 件 安 装引 流 线 安 装接 地 安 装1）塔基施工 塔建设施工材料运输，塔基开挖采用四基座分别开挖，减小了开挖面。基础型式不同施工工艺也不同。 插入式基础和主柱配筋式基础开挖采用人工掏挖，塔基基础采用现场浇筑混凝土，机械 6 搅拌，机械捣固。 灌注桩基础采用机械钻孔，孔钻好以后，安装钢筋骨架，安装前设置定位钢环、混凝土垫块以保证保护层厚度，固定骨架，灌注混凝土。 每个塔基施工需临时占地 200m2。 2） 架线施工 工程所用直线塔或耐张塔根据铁塔结构特点分解组立。导线采用张力牵引放线，防止导线磨损，所以每回线路都要设置牵 张场地。 各线路导、地线均采用张力放线施工方法。根据实际情况选择放线方式。导、地线在放线过程中防止导、地线落地拖拉及相互摩擦。张力放线时需在耐张段的线路范围设置牵张场地。 牵张场地的设置原则为：按不超过 7km 设置一处，或控制在塔位不超过 16 基的线路范围内。张力放线后应尽快进行架线，一般以张力放线施工段作紧线段，以直线塔为紧线操作塔。紧线完毕后应尽快进行耐张塔的附件安装和直线塔的线夹安装、防振金具和间隔棒的安装。 因此本项目设置牵张场地约 1处，属临时占地。每处牵张场按 2800m2计，共 2800 m2，采取一次 性补偿措施，并且在施工结束后可以恢复原来使用功能。场地尽量选择较平坦的区域布置，施工结束后及时恢复。 3.污染源 及其污染物 分析 （ 1）施工期 1）施工 噪声 在施工过程中土方挖掘机、翻斗车、牵张机、绞磨机等设备产生一定的机械噪声。 2）施工污水 施工期污水主要来自施工人员的生活污水。线路单塔基施工人员约 20 人，每人每天生活污水产生量 30L计，生活污水总量最高约 0.6m3/d。 3）施工 固废 施工期间固体废弃物主要为施工人员的生活垃圾、建筑垃圾、施工弃土。 4）扬尘 扬尘来自于平整土地、开挖土方、道路铺浇、材料 运输、装卸和搅拌等过程。 （ 2）运行期 线路产生的感应电磁场及无线电干扰对附近环境产生影响。 7 4.评价因子 本评价选取工频电场、工频磁场 和 无线电干扰作为评价因子。 5. 工程占地情况 （ 1） 永久占地 本工程全线共需建杆塔约 26 基，按每基杆塔占地 100m2计，工程占地约 2600m2，这部分占地属于永久性占地。铁塔涉及占用土地仅限于 四个支撑脚，施工结束后塔基中间部分仍可恢复其原有 功能 。 （ 2） 临时占地 工程临时占地主要有两个方面，一方面是 塔基 施工占地， 临时占地面积约 5200m2， 塔基施工结束后按照土层顺序回填， 尽量恢复土地原有功能。另一方面是牵张场 施工 占地， 临时占地面积约 2800m2， 施工结束后可以恢复原来使用功能。 6. 生态影响及各阶段恢复措施 根据 环境影响评价技术导则 生态影响（ HJ 19-2011） ， 本高压输变电工程对沿线动植物的生存环境影响很微弱，对附近生物群落中的生物量、物种的多样性都没有影响。输电线路工程生态环境影响主要产生在施工期，属于 短 期影响；其工程占地主要 是 塔基， 本工程线路不涉及自然保护区等生态敏感区， 对 生态环境 影响 很小，仅进行一般分析。 （ 1） 对林业的影响 本工程线路路径不涉及自然保 护区、森林公园、风景名胜区。沿线跨越树种主要是当地生长的杨树、 柳树、榆树、松树、 果树。工程设计中采取增加杆塔高度的措施。 线路塔基永久占地处，需要砍伐一些乔灌木，但 不会促使沿线林木发生地带性植被的改变，也 不会对沿线生态环境造成系统性的破坏。 其他如牵张场地、施工通道等知识施工期间临时占地，施工结束后可恢复期原有土地使用功能，对林业生态影响很小。 （ 2） 对农业生产的影响 本工程线路沿线 位于平原 ，沿线种植业结构简单，农作物主要有小麦、玉米等农作物。 线路工程对农业产生的影响主要是塔基占地。塔基占地处的农作物将被 清除，另外塔基土石方的对方、施工机具的碾压也会伤害小面积农作物。此外塔基开挖将扰乱土壤耕作层，处开挖部分受到直接破坏外，土石方混合回填后，也改变了土壤层次 和质地。因此，施工时首先应尽量保存塔基开挖处的熟土和表层土，并按照土层的顺序回填，恢复为农用地，最大 8 程度的减少对农业产生的影响。 线路的运行不影响农作物的生长。 （ 3） 对野生动物的影响 由于本工程路径不涉及自然保护区及风景名胜区，经沿线生态调查和咨询，线路评价范围内没有国家重点保护的珍稀濒危动物，其他陆生动物主要是鼠、黄鼠狼及野兔等。 本工程对动物的影响主 要表现为工程塔基占地、开挖和施工人员活动等感染因素，这些因素将缩小野生动物的栖息空间，限制部分动物的活动区域、觅食范围等、从而对动物生存产生一定的影响。但工程施工多靠近现有公路，避开了野生动物主要的活动场所。此外由于线路工程施工方法为间断性的，施工时间短，点位分散，故本工程对陆生动物资源影响很小，不会对其生存空间造成威胁。同时，高压输电线路 远离曹妃甸湿地及鸟类自然保护区，也不在鸟类迁徙路线，不影响鸟类迁徙 。 以上分析表明，本工程建设对野生动物影响较小且影响时间较短，这种影响将随着施工的结束和临时占地植被的恢 复而缓解、消失。 7.工程采取的环保措施 （ 1）线路施工 塔基基础采用现场浇筑混凝土，机械搅拌，机械捣固。 所有塔基在基础浇注过程中，采用彩条布隔离现场材料与地面的接触；浇注完成后对施工现场进行清理， 固废及弃土回填、就地平整。 为保证周围空气环境少受粉尘污染影响，施工时要做到：施工工地定期洒水，施工建筑设置滞尘网，采用商品混凝土，以减少施工扬尘的产生。在采取上述抑尘措施后，施工扬尘对空气环境不会造成大的影响。 按照 110kV-750kV架空 输 电线路设计 规范 控制架线高度，确保与跨越物留有足够距离，对主要跨 越物的最小垂直 距离见表 5-1； 表 5-1 本项目 线路与 跨越物 最小垂直 距离情况一览表 序号 名 称 设计技术规程标准（ m） 工程设计距离（ m） 说 明 1 非居民区 6.0 10.5 至 地面 2 等级公路 7.0 24.0 至 路面 （ 3）运行期环保措施 按照相关环境保护法律、法规，正确处理项目建设与环境保护的关系。本工程主要采取以下环保措施： 合理选择架空线路路径，降低电力构架及线路对周围电磁环境的影响 。 9 表六 电磁环境与声环境质量 现状 1.监测仪器 所用仪器均经国家计量部门检验合 格，并处于检验证书有效期内，仪器的频率性能覆盖监测对象的频率范围。 EFA-300电磁场分析仪（ 有效期至 2014年 3月 11日）； KH3933接收机（ 有效期至 2013年 11月 16 日 ）。 2.监测方法 工频电场、工频磁场强度按 500kV超高压送变电 工程电磁辐射环境影响评价技术规范（ HJ/T24 1998）进行； 无线电干扰值按高压架空送电线、变电站无线电干扰测量方法（ GB/T 7349-2002）进行。 3.监测点位 工频电场、工频磁场监测点 ： 垂直线路布设一监测断面 ，以线路中心线投影为起点，每隔 5m布设一个监测点位，顺序测至 50m； 0.5MHz无线电干扰 场强 监测点： 线路 边相线投影 20m 处 。 监测布点示意 图见附图 2。 4.监测单位和时间 河北省辐射环境管理站于 2013 年 7 月 2 日进行监测 , 监测报告编号为 :冀辐监2013278号； 天气： 晴 ，温度 26 。 5.监测结果 线路 的电磁 环境 监测结果见表 6-1，表 6-2。 表 6-1 电磁环境现状值监测结果 监测点位 工频电场综 合量 (V/m) 工频磁感应强度综合量 (nT) 0.5MHz无线电干扰场强 （ dB（ V/m） 新曹煤线 110kV 线路路径 处 5.2 23 35.2 由表 6-1、 6-2可以看出， 线路 的 工频电场、工频磁感应强度 综合量 和 0.5MHz无线电干扰 场强 分别符合 4kV/m、 100 T和 46dB( V/m)的 评价 标准 。 10 表七 电磁环境影响分析 （ 1）输电线路 本评价参照 500kV 超高压送变电工程电磁辐射环境影响评价技术规范 预测本项目线路 架空部分 产生的工频电磁场和无线电干扰对周围环境的影响范围及程度 。 因为架线越低对地面的影响越大，本评价 分别 选取线路架设中高度较低且用量较多的1E13-SZ3-18 型铁塔及 110SSDLZD-18型 铁塔来评 价线路建成后对环境的影响，计算预测评价采用参数见 表 7-1， 本项目线路 计算预测所用塔型见附图 3和附图 4。 表 7-1 理论计算所用参数表 输电线路 新曹煤线 110kV 线路 塔型 1E13-SZ3 110SSDLZD 呼高 18m 18m 弧垂点对地高度 10.5m 10.5m 架设方式 同塔双回 架设 同塔 四回 架设 导 线 型号 JL/LB20A-240/30铝包钢芯铝绞线 JL/LB20A-240/30铝包钢芯铝绞线 导线半径 10.80mm 10.80mm 分裂间距 无分裂 无分裂 电压等级 110kV 110kV 电流强度 263A 263A 导线相序 顺相序 顺相序 110kV 线路电场预测 110kV送电线下空间电场强度的预测计算 根据 500kV 超高压 送 变电工程电磁辐射环境影响评价技术规范附录 A 推荐的计算模式进行。 A、单位长度导线下等效电荷的计算 高压送电线上的等效电荷是线电荷，由于高压送电线半径 r 远小于架设高度 h，因此等效电荷的位置可以认为是在送电导线的几何中心。 设送电线路为无限长并且平行于地面，地面可视为良导体，利用镜像法计算送电线上的等效电荷。 多导线线路中导线上的等 效电荷由下列矩阵方程计算： 11 UUUQQQnnnn n nn n1211 12 121 22 21 212 .（ 1） 式中： u-各导线对地电压的单列矩阵； Q-各导线上等效电荷的单列矩阵； -各导线的电位系数组成的 n阶方阵 (n 为导线数目 )。 式 1中， u矩阵由送电线的电压和相位确定，并以额定电压的 1.05倍作为计算电压。并由三相110kV（线间电压）回路各相的相位和分量，计算各导线对地电压为： kVUUU CBA7.66305.1110各导线对地电压分量为： U BYU BXUBU CYU CU CXXYOA 相U A0 3 03 0 B 相C 相 图 7-1 对地电压计算图 式 1中， 矩阵由镜像原理求得。地面为电位等于零的平面，地面的感应电荷可由对应地面导线的镜像电荷代替，用 i,j表示相互平行的实际导线，用 i ,j ,表示它们的镜像，则电位系数为： j5 7 .8 ) ( k V )3 3 .3(Uj5 7 .8 ) ( k V )3 3 .3(Ujo ) ( k V )( 6 6 .7UcBA 12 ii o iihR 12 2ln .(2) ijoijijLL 12 ln '.(3) ij ji .( 4) 上式中： o -空气介电常数（ o F m 136 10 9 /）； Ri-导线半径，对于分裂导线用等效单根导线半径代入。 R R nrRi n .(5) 式 5中， R-分裂导线半径； -次导线根数； r-次导线半径。 j i L ij L ij R j j h j h 1 R 1 图 7-2 电位系数计算图 对于三相交流线路，由于电压为时间向量，计算各相导线的电压时用复数表示为： U U jUi iR iI .(6) 13 相应地电荷也是复数量： Q Q jQi iR iI .（ 7) 式 1矩阵关系即分别表示了复数量的实数和虚数两部分： U QR R .(8) U QI I .(9) B、等效电荷产生的电场计算 空间任意一点（档距中央）的电场强度根据叠加原理求得，在（ x,y）点的电场强度 Ex和 Ey分别为： E Q x xL x xLxo iiiiiim 122 21 ( ( ) )'.(10) E Q y yL y yLyo iiiiiim 122 21 ( ( ) )'.(11) 式中： xi、 yj-导线 i 的坐标（ i=1,2,.m）； m-导线数目； Li， Lij-分别为导线 i及其镜像至计算点的距离。 对于本项目 110kV三相交流线路，根据式 8和 9求得的电荷计算空间任一点电场强度的水平和垂直分量为： xIxRmiixImiixRxjEEEjEE 11 .(12) yIyRmiiyImiiyRyjEEEjEE 11 .(13) 式中： EXR-由各导线的实部电荷在该点产生的场强的水平分量； EX1-由各导线的虚部电荷在该点产生的场强的水平分量； 14 EYR-由各导线的实部电荷在该点产生场强的垂直分量； EY1-由各导线的虚部电荷在该点产生场强的垂直分量。 （ x,y）点的合成场强为： YXYIYRXIXR EEYjEEXjEEE )()( .(14) 式中： 22 XIXRX EEE .(15) 22 YIYRY EEE .(16) 在地面处（ y=0时）电场强度的水平分量取 EX=0。 同塔双回 部分 电场强度计算结果见表 7-2，电场强度的分布图见图 7-3；同塔 四 回部分 电场强度计算结果见表 7-3，电场强度的分布图见图 7-4。 表 7-2 同塔双回 部分 电场强度计算结果 到线路 中 心 线 投影的距离（ m） 1.5m高处电场水平分量 (kV/m) 1.5m高处电场垂直分量 (kV/m) 1.5m高处电场综合量 (kV/m -50 0.003 0.072 0.072 -45 0.003 0.082 0.082 -40 0.003 0.093 0.093 -35 0.002 0.102 0.102 -30 0.002 0.105 0.105 -25 0.010 0.090 0.091 -20 0.034 0.025 0.042 -19 0.042 0.003 0.042 -18 0.051 0.031 0.060 -17 0.063 0.068 0.092 -16 0.075 0.112 0.135 -15 0.090 0.166 0.189 -14 0.106 0.231 0.254 -13 0.124 0.307 0.331 -12 0.143 0.396 0.421 -11 0.162 0.498 0.523 -10 0.179 0.612 0.638 -9 0.192 0.739 0.763 -8 0.199 0.872 0.895 -7 0.197 1.009 1.028 -6 0.185 1.141 1.156 -5 0.163 1.262 1.272 -4 0.133 1.364 1.370 15 -3 0.099 1.442 1.446 -2 0.065 1.497 1.498 -1 0.032 1.528 1.528 0 0.000 1.538 1.538 1 0.032 1.528 1.528 2 0.065 1.497 1.498 3 0.099 1.442 1.446 4 0.133 1.364 1.370 5 0.163 1.262 1.272 6 0.185 1.141 1.156 7 0.197 1.009 1.028 8 0.199 0.872 0.895 9 0.192 0.739 0.763 10 0.179 0.612 0.638 11 0.162 0.498 0.523 12 0.143 0.396 0.421 13 0.124 0.307 0.331 14 0.106 0.231 0.254 15 0.090 0.166 0.189 16 0.075 0.112 0.135 17 0.063 0.068 0.092 18 0.051 0.031 0.060 19 0.042 0.003 0.042 20 0.034 0.025 0.042 25 0.010 0.090 0.091 30 0.002 0.105 0.105 35 0.002 0.102 0.102 40 0.003 0.093 0.093 45 0.003 0.082 0.082 50 0.003 0.072 0.072 16 图 7-3 同塔双回 部分 工频电场强度的总体分布情况 由表 7-2和图 7-3 可以看出， 同塔双回 部分 距线路中心线投影 0m处的工频电场强度值最大，为 1.538kV/m， 之后随与此点距离的增加电场强度呈逐渐降低的趋势， 综上，所有点位的 工频电场强度值均符合 4kV/m 的评价标准。 表 7-3 同塔四回 部分 电场强度计算结果 到线路中心线投影的距离（ m） 1.5m高处电场水平分量 (kV/m) 1.5m高处电场垂直分量 (kV/m) 1.5m高处电场综合量 (kV/m) -50 0.001 0.054 0.054 -45 0.001 0.058 0.058 -40 0.001 0.060 0.060 -35 0.002 0.057 0.057 -30 0.007 0.044 0.044 -25 0.018 0.014 0.023 -20 0.041 0.089 0.098 -19 0.049 0.118 0.127 -18 0.058 0.152 0.163 -17 0.068 0.192 0.204 -16 0.079 0.240 0.253 17 -15 0.093 0.296 0.310 -14 0.108 0.361 0.377 -13 0.124 0.437 0.454 -12 0.141 0.524 0.543 -11 0.157 0.623 0.643 -10 0.173 0.733 0.753 -9 0.184 0.854 0.873 -8 0.190 0.981 0.999 -7 0.188 1.110 1.126 -6 0.176 1.235 1.248 -5 0.155 1.349 1.358 -4 0.127 1.445 1.451 -3 0.094 1.519 1.522 -2 0.062 1.571 1.572 -1 0.030 1.601 1.601 0 0.000 1.610 1.610 1 0.030 1.601 1.601 2 0.062 1.571 1.572 3 0.094 1.519 1.522 4 0.127 1.445 1.451 5 0.155 1.349 1.358 6 0.176 1.235 1.248 7 0.188 1.110 1.126 8 0.190 0.981 0.999 9 0.184 0.854 0.873 10 0.173 0.733 0.753 11 0.157 0.623 0.643 12 0.141 0.524 0.543 13 0.124 0.437 0.454 14 0.108 0.361 0.377 15 0.093 0.296 0.310 16 0.079 0.240 0.253 17 0.068 0.192 0.204 18 0.058 0.152 0.163 19 0.049 0.118 0.127 20 0.041 0.089 0.098 25 0.018 0.014 0.023 30 0.007 0.044 0.044 35 0.002 0.057 0.057 40 0.001 0.060 0.060 45 0.001 0.058 0.058 50 0.001 0.054 0.054 18 图 7-4 同塔四回 部分 工频电场强度的总体分布情况 由表 7-3和图 7-4 可以看出， 同塔四回 部分 距线路中心线投影 0m处的工频电场强度值 最大，为 1.610kV/m， 之后随与此点距离的增加电场强度呈逐渐降低的趋势， 综上， 所有点位的 工频电场强度值均符合 4kV/m 的评价标准。 110kV线 路磁场预测 110kV送电线下空间磁感应强度的预测计算 根据 500kV 超高压送变电 工程电磁辐射环境影响评价技术规范推荐的模式进行预测计算110kV导线下方 A点处的磁场强度： 222 LhIH .(17) 式中： I-导线 i中的电流值； h-计算 A点距导线的垂直高度； L-计算 A点距导线的水平距离。 19 为了与环境标准相适应，需要将磁场强度转换为磁感应强度，转换公式如下： B=0H B：磁感应强度 H：磁场强度 0：真空中相对磁导率（ 0=4 10-7H/m）。 磁感应强度 计算结果见表 7-4、表 7-5，磁感应强度的分布图见图 7-5和图 7-6。 表 7-4 同塔双回 部分 磁感应强度计算结果 到线路中心线投影的距离（ m） 1.5m高处磁场水平分量 ( T) 1.5m高处磁场垂直分量 ( T) 1.5m高处磁场综合量 ( T) -50 0.864 3.379 3.487 -45 1.060 3.692 3.841 -40 1.322 4.060 4.269 -35 1.683 4.493 4.798 -30 2.194 5.004 5.463 -25 2.942 5.591 6.318 -20 4.077 6.225 7.442 -19 4.371 6.349 7.708 -18 4.694 6.467 7.991 -17 5.047 6.577 8.290 -16 5.435 6.675 8.608 -15 5.862 6.756 8.944 -14 6.329 6.814 9.300 -13 6.840 6.841 9.674 -12 7.398 6.825 10.065 -11 8.001 6.755 10.471 -10 8.646 6.614 10.886 -9 9.324 6.387 11.302 -8 10.020 6.056 11.708 -7 10.712 5.609 12.091 -6 11.369 5.040 12.436 -5 11.959 4.356 12.728 -4 12.456 3.574 12.958 -3 12.839 2.722 13.125 -2 13.105 1.829 13.232 -1 13.259 0.917 13.291 0 13.309 0.000 13.309 1 13.259 0.917 13.291 2 13.105 1.829 13.232 20 3 12.839 2.722 13.125 4 12.456 3.574 12.958 5 11.959 4.356 12.728 6 11.369 5.040 12.436 7 10.712 5.609 12.091 8 10.020 6.056 11.708 9 9.324 6.387 11.302 10 8.646 6.614 10.886 11 8.001 6.755 10.471 12 7.398 6.825 10.065 13 6.840 6.841 9.674 14 6.329 6.814 9.300 15 5.862 6.756 8.944 16 5.435 6.675 8.608 17 5.047 6.577 8.290 18 4.694 6.467 7.991 19 4.371 6.349 7.708 20 4.077 6.225 7.442 25 2.942 5.591 6.318 30 2.194 5.004 5.463 35 1.683 4.493 4.798 40 1.3
