中国IPv6发展状况.pdf

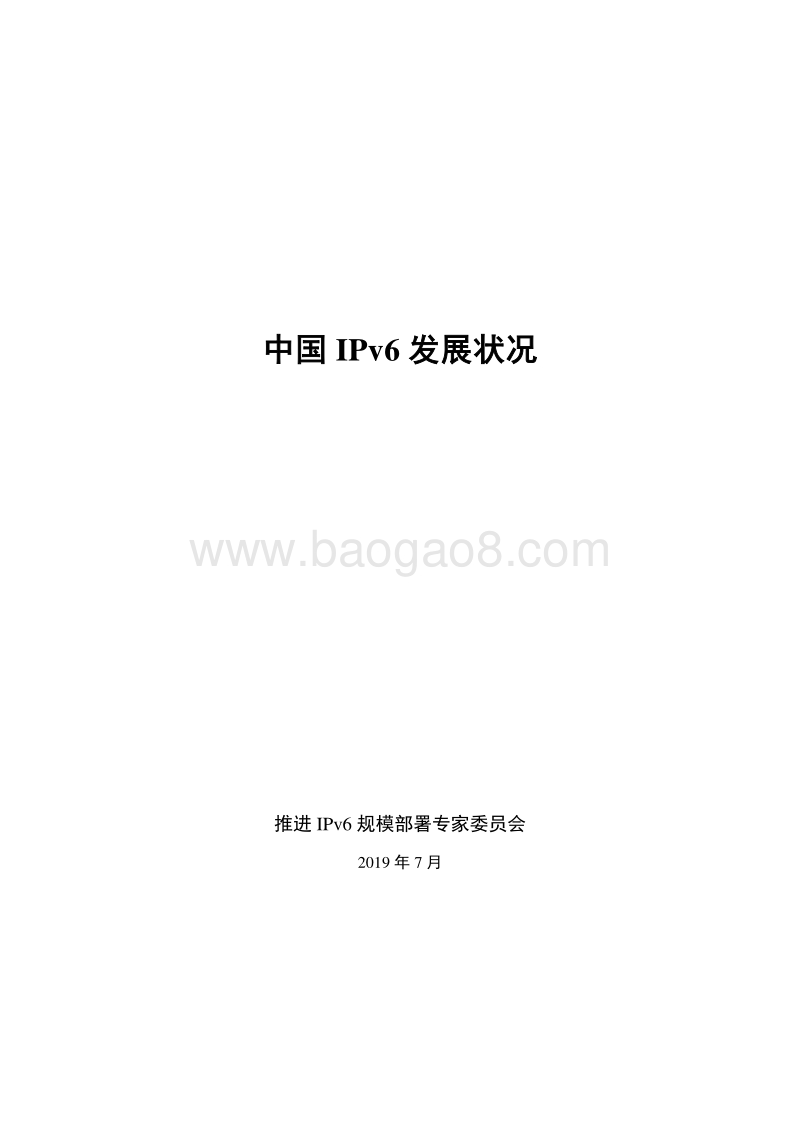

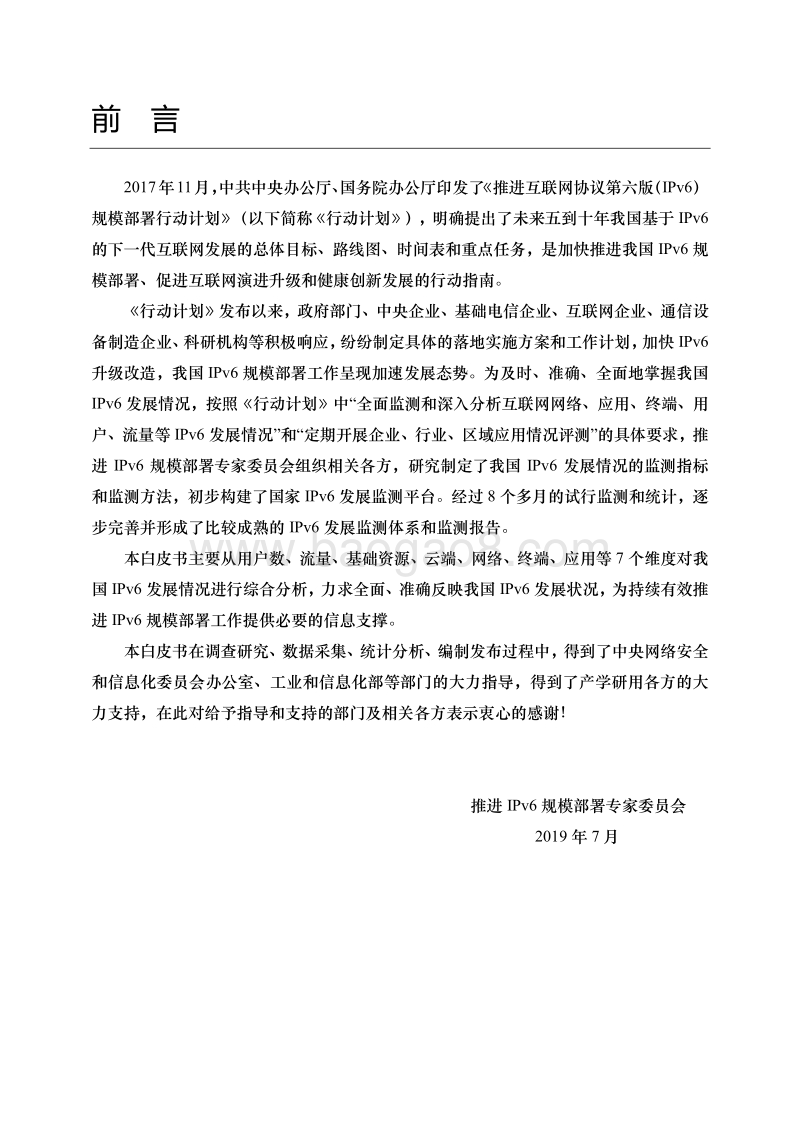

中国 IPv6发展 状况 推进 IPv6规模部署专家委员会 2019年 7月 前 言 2017年 11月，中共中央办公厅、国务院办公厅印发了推进互联网协议第六版（ IPv6）规模部署行动计划（以下简称行动计划），明确提出了未来五到十年我国 基于 IPv6的 下一代互联网发展的总体目标、路线图、时间表 和 重点任务，是 加快 推进我国 IPv6 规模部署、 促进互联网演进升级和健康创新发展的行动指南。 行动计划发布以来，政府部门、中央企业、基础电信企业、互联网企业、通信设备 制造企业 、科研机构等积极响应，纷纷制定具体的落地实施方案和工作计划，加快 IPv6升级改造，我国 IPv6 规模部署工作呈现加速发展态势。为及时、准确、全面地掌握我国IPv6 发展情况 ， 按照 行动计划 中 “全面监测和深入分析互联网网络 、 应用 、 终端 、 用户 、 流量等 IPv6 发展情况 ”和 “定期开展企业 、 行业 、 区域应用情况评测 ”的具体要求 ， 推进 IPv6 规模部署专家委员会组织相关各方，研究 制定 了我国 IPv6 发展情况的监测指标和 监测方法， 初步构建了国家 IPv6 发展监测平台。经过 8 个多月的试行监测和统计，逐步完善并形成了比较成熟的 IPv6 发展监测体系 和监测报告。 本白皮书 主要从 用户数、 流量、基础资源、云 端 、 网络 、 终端、应用 等 7 个维度对我国 IPv6 发展情况进行综合分析，力求全面 、准确 反映我国 IPv6 发展状况，为 持续有效 推进 IPv6 规模部署工作提供必要的信息支撑。 本白皮书在调查研究、数据采集、统计分析、编制发布过程中，得到了中央网络安全和信息化委员会办公室、工业和信息化部等部门的 大力 指导，得到了产学研用各方的大力支持，在此对给予指导和支持的部门及相关各方表示衷 心的感谢！ 推进 IPv6 规模部署专家委员会 2019 年 7 月 目 录 摘 要 . 1 第一章 IPv6 用户数 . 3 第二章 IPv6 流量 . 6 第三章 IPv6 基础资源 . 7 第四章 云端就绪度 . 9 第五章 网络就绪度 .11 第六章 终端就绪度 . 13 第七章 应用可用度 . 16 附 录 IPv6 监测指标体系 . 19 1 摘 要 行动计划发布以来，我国 IPv6 规模部署工作呈现加速发展态势，取得了积极进展。 已分配 IPv6 地址的 用户数快速增长， IPv6 活跃用户数显著增加 目前国内主要互联网网站及应用正在改造过程中， 根据对部分典型互联网应用的实时监测和采样统计， 截至 2019 年 6 月， 我国 IPv6 活跃用户数已达 1.30 亿。我国基础电信企业已分配 IPv6 地址的用户数达 12.07 亿。 IPv6 流量快速增长， 在总流量中的占比有待提升 近一年来我国 IPv6 流量不断增长， 截至 2019 年 5 月 ，中国电信、中国移动和中国联通城域网出口总流量达 398.43Gbps， LTE 核心网总流量达 508.87Gbps，骨干直联点总流量达 75.74Gbps， 国际出入口的 IPv6 总 流量达到 80.45Gbps。 但是与 IPv4 流量 相比，IPv6 流量依然较少，有待进一步提升。 IPv6 地址量能满足当前发展需求， 且拥有较丰富的储备 IPv6 基础资源主要包括 IPv6 地址拥有量、 AS 通告数量等。当前我国 IPv6 地址申请量保持较快增长，截至 2019 年 5 月 ， 我国 IPv6 地址资源总量达到 47282 块（ /32），居全球第 一 位 。 IPv6 地址数量能够满足当前 IPv6 规模部署的要求 ， 但是随着物联网、车联网、工业互联网快速发展，我国未来对于 IPv6 地址的需求量依然较大。 骨干网全面支持 IPv6， LTE 网络 和宽带接入网络大规模分配 IPv6 地址 基础电信企业积极推进网络基础设施改造，骨干网络 、 LTE 网络 、城域网络基本完成改造 。 IPv6 国际出入口带宽 “从无到有 ”， 已开通 100Gbps； 全国 13 个骨干网直联点已经 全部实现 了 IPv6 互联互通 ， IPv6 国内网间 互联 带宽快速增长，中国电信、中国移动、中国联通、中国广电、教育网 和科技 网 累计开通 IPv6 网间 互联 带宽 6.39Tbps。 数据中心和域名服务系统改造较快 ， 内容分发网络 和 云改造速度有待提升 三大基础电信企业的超大型、大型数据 和 中小型 IDC 已全部完成 IPv6 改造，可以为用户提供 IPv6 服务。 三 大基础电信企业的 递归域名服务系统（ DNS）全部支持 IPv6 域名解析。 内容分发网络（ CDN） 企业 已在全国范围内开展 IPv6 改造，初步具备 IPv6 的分发2 加速能力，但服务范围和服务带宽还有待进一步提升。 云服务 企业加快 IPv6 改造， 负载均衡、云主机、对象存储、云服务器等云产品支持 IPv6 访问，但业务类型 有待增加。 LTE 终端的瓶颈制约正在消除 ，家庭无线路由器支持度较低 国内市场占比较大的 10 个品牌的 LTE 移动终端，均已支持发起 IPv6 地址请求 、 获得 IPv6 地址， 并 能 支持 IPv6 应用。主流的移动操作系统、桌面操作系统和服务器操作系统，以及数据库等基础软件基本都已支持 IPv6。 IPv6 规模部署的软硬件环境得到显著改观 ，但是家庭无线路由器 IPv6 支持率依然偏低。 政府 和央企网站积极发挥示范引领 作用 ，新闻媒体网站改造 亟待提速 截至 2019 年 6 月，全国 91 家省部级政府 门户 网站中主页可通过 IPv6 访问的网站共有 83 家，占比为 91.2%；全国 96 家 中央企业 门户 网站中主页可通过 IPv6 访问的网站有77 家 ，占比为 80.2%； 13 家中央 重点新闻网站 中主页可通过 IPv6 访问的网站共有 2 家，占比为 15.4%。 商业网站及应用改造 明显加速，改造广度和深度有待提升 截至 2019 年 6 月，国内用户量排名前 50 的商业网站及移动应用可通过 IPv6 访问的已达 40 家，占比为 80%。 由于改造周期较长、牵涉环节较多，网络、 应用 、终端的协同发展机制有待进一步优化，网站及应用改造 的广度和深度 有待提升。3 第一章 IPv6 用户数 IPv6 用户数是反映我国 IPv6 发展状况的核心指标，包括 IPv6 活跃用户数和已分配IPv6 地址用户数。 IPv6 活跃用户数是指中国内地具备 IPv6 网络接入环境，已获得 IPv6地址，且在近 30 天内有使用 IPv6 协议访问网站或移动互联网应用（ APP）的互联网用户数量 ，直观反映我国网站和移动互联网应用 IPv6 改造情况。已分配 IPv6 地址用户数指基础电信企业在近 30 天内为用户分配 IPv6 地址的数量，反映 LTE 网络和固定宽带接入网络 IPv6 的改造情况。 一、 IPv6活跃用户数 我国 IPv6 规模部署推进工作成效初显， IPv6 活跃用户数实现快速增长。根据对部分典型互联网应用的实时监测和采样统计， 截至 2019 年 6 月， 我国 IPv6 活跃用户数已达1.30 亿 。 调研显示，互联网企业在 IPv6 网站及应用改造上路径基本一致，普遍经历了先规模试点再放量上线的过程，其中规模试 点阶段互联网企业通常会根据地区位置、运营商接入等策略进行用户灰度上线，放量上线阶段互联网企业主要考虑用户网络质量因素，有计划地进行大批量用户的引流。上述改造实施路径既保障了 IPv6 规模部署工作的实施进度，又确保了互联网网站及移动应用服务的连续性，为后续互联网企业 IPv6 部署工作提供了良好的借鉴作用。 二、已分配 IPv6地址 用户数 近一年来，三大基础电信企业加快改造进度，为全国 LTE 用户和固定宽带接入用户分配 IPv6 地址。 截至 2019 年 5 月底，我国 已分配 IPv6 地址用户数 达到 12.07 亿，其中LTE 网络已分配 IPv6 地址的用户数为 10.45 亿，固定宽带接入网络已分配 IPv6 地址的用户数为 1.62 亿 。 随着 LTE 网络端到端改造进程的加速，呈现出移动网络 IPv6 用户数发展速度大幅领先固定网络的趋势。 （一） LTE 网络已分配 IPv6 地址用户数 截至 2019 年 5 月，三大基础电信企业 LTE 网络 已分配 IPv6 地址用户数 为 10.45 亿。近 一 年来 LTE 网络已分配 IPv6 地址用户数量变化趋势如图 1。 4 数据来源： 国家 IPv6 发展监测平台 2019.5 图 1 LTE 网络已分配 IPv6 地址 用户数变化趋势 趋势表明，自 2018 年底开始，基础电信企业 LTE 网络 IPv6 分配地址用户数增长趋于平稳。根据工业和信息化部统计数据，我国 LTE 网络用户总数为 11.87 亿，分配 IPv6地址的 LTE 用户比例已达 88%，综合考虑 LTE 存量终端的 IPv6 支持情况，运营商侧 LTE网络改造工作基本完成。 （二）固定宽带接入网络已分配 IPv6 地址用户数 截至 2019 年 5 月，三大基础电信企业固定宽带接入网络 已分配 IPv6 地址 用户 数达1.62 亿 。近 一 年来已分配 IPv6 地址的 固定宽带接入 网络 IPv6 用户数量变化趋势如图 2。 0.621.643.744.625.717.7 7.910.24 10.49 10.53 10.53 10.59 10.45024681012单位：亿5 数据来源： 国家 IPv6 发展监测平台 2019.5 图 2 固定宽带接入网络已分配 IPv6 地址的用户数变化趋势 趋势表明，固定宽带接入网络改造环节多，周期长，存量家庭终端升级复杂，改造进度整体落后于 LTE 网络，用户数增长缓慢。根据工业和信息化部统计数据，目前我国家庭宽带用户接近 4 亿，相对于庞大的宽带用户数量， IPv6 升级改造空间巨大。 0.320.410.711 0.7131.141.33 1.331.521.59 1.6200.20.40.60.811.21.41.61.8单位：亿6 第二章 IPv6 流量 IPv6 流量客观体现 IPv6 协议在我国基础网络中的实际使用情况。 8 个多月以 来 监测结果显示， 我国 IPv6 流量不断增长 ，但在全国互联网流量中的占比仍然偏低。 截至 2019 年 5 月 ，中国电信、中国移动、中国联通和教育网城域网出口总流量达398.43Gbps。监测结果表明，城域网流量上升缓慢，与 IPv4 流量相比差距巨大。中国电信、中国移动、中国联通和教育网城域网 IPv6流入流量与 IPv4流量的比例分别为 0.15%、0.21%、 0.19%和 9.66%。后续应加速家庭网关的升级改造工作，提升视频、游戏应用等大流量业务应用支持 IPv6 的能力，同时加强网站应用内容的深度改造，提升城域网流量。 截至 2019 年 5 月 ， LTE 核心网总流量达 508.87Gbps。 监测结果表明， LTE 核心网IPv6 与 IPv4 流量相比差距明显，中国电信、中国移动和中国联通 LTE 核心网 IPv6 流入流量与 IPv4 流量的比例分别为 1.30%、 1.27%和 1.21%。目前 LTE 终端大部分已经支持IPv6，终端瓶颈已经逐渐消失。后续需深化移动互联网应用的 IPv6 改造，提升 LTE 网络流量。 截至 2019 年 5 月 ，骨干直联点总流量达 75.74Gbps，中国电信、中国移动、中国联通和教育网 IPv6 流量与 IPv4 流量的比例分别为 0.43%、 0.14%、 0.31%和 8.99%。教育网IPv6 运营时间长，积累内容较多，流量明显高于基础电信企业，反映出内容对流量拉动起到了决定性作用。因此，发展丰富的 IPv6 内容源，是提升 IPv6 流量的关键。 截至 2019年 5月，我国国际出入口流入总流量达 65.30Gbps， 流出总流量达 15.15Gbps。数据表明，国际出入口流入流量远远高于流出流量，反映出目前我国国内 IPv6 内容源相对国际依然较少，更多的 IPv6 资源来自于国外，后续需要大力发展 IPv6 应用服务，改变流量倒挂的局面。具体对比情况如表 1。 表 1 IPv6 流量对比情况 企业名称 城域网 IPv6 流入流量/IPv4 流入流量 LTE 核心网 IPv6 流入流量 /IPv4 流入流量 骨干直联点 IPv6 流量/IPv4 流量 中国电信 0.15% 1.30% 0.43% 中国移动 0.21% 1.27% 0.14% 中国联通 0.19% 1.21% 0.31% 教育网 9.66% - 8.99% 数据来源： 国家 IPv6 发展监测平台 2019.5 7 第 三 章 IPv6 基础资源 IPv6 基础资源反映我国 IPv6 资源的拥有及使用情况， 主要包括 IPv6 地址拥有量和自治系统（ AS） 数量。当前我国 IPv6 地址申请量保持较快增长， IPv6 地址拥有量能够满足当前 IPv6 商业规模部署的要求，但是随着物联网、车联网、工业互联网快速发展，我国未来对于 IPv6 地址的需求量依然较大。 一、 IPv6地址拥有量 截至 2019 年 5 月，我国已申请 IPv6 地址资源总量达到 47282 块（ /32），位居全球第 一 位 。 2018 年 4 月至 2019 年 5 月， 我国 已申请 IPv6 地址 量的增长情况如图 3。 数据来源： 国家 IPv6 发展监测平台（基于 APNIC 数据整理） 2019.5 图 3 我国 IPv6 地址数量增长情况 行动计划发布以来，我国 IPv6 地址储备量大幅增长，跃居全球第一。随着 5G产业化进程的加快，工业互联网和物联网的发展，垂直行业和基础电信企业纷纷加大了地址 储备。 2018 年 8 月，中国石油为推动企业工业互联网发展，申请 /20 的 IPv6 地址；2018 年 12 月，中国电信分别申请了 /19、 /20 两段 IPv6 地址，为 5G 商用化储备地址；2019 年 1 月和 2 月，教育网分别申请了 /20 和 /21 两段 IPv6 地址，以满足日益增长的地址需求。 23488 23544 23558 2359727703 27727 27737 28535408304494947008 47259 47274 4728205000100001500020000250003000035000400004500050000单位：/32
